弧形夹爪电动执行末端夹持机构

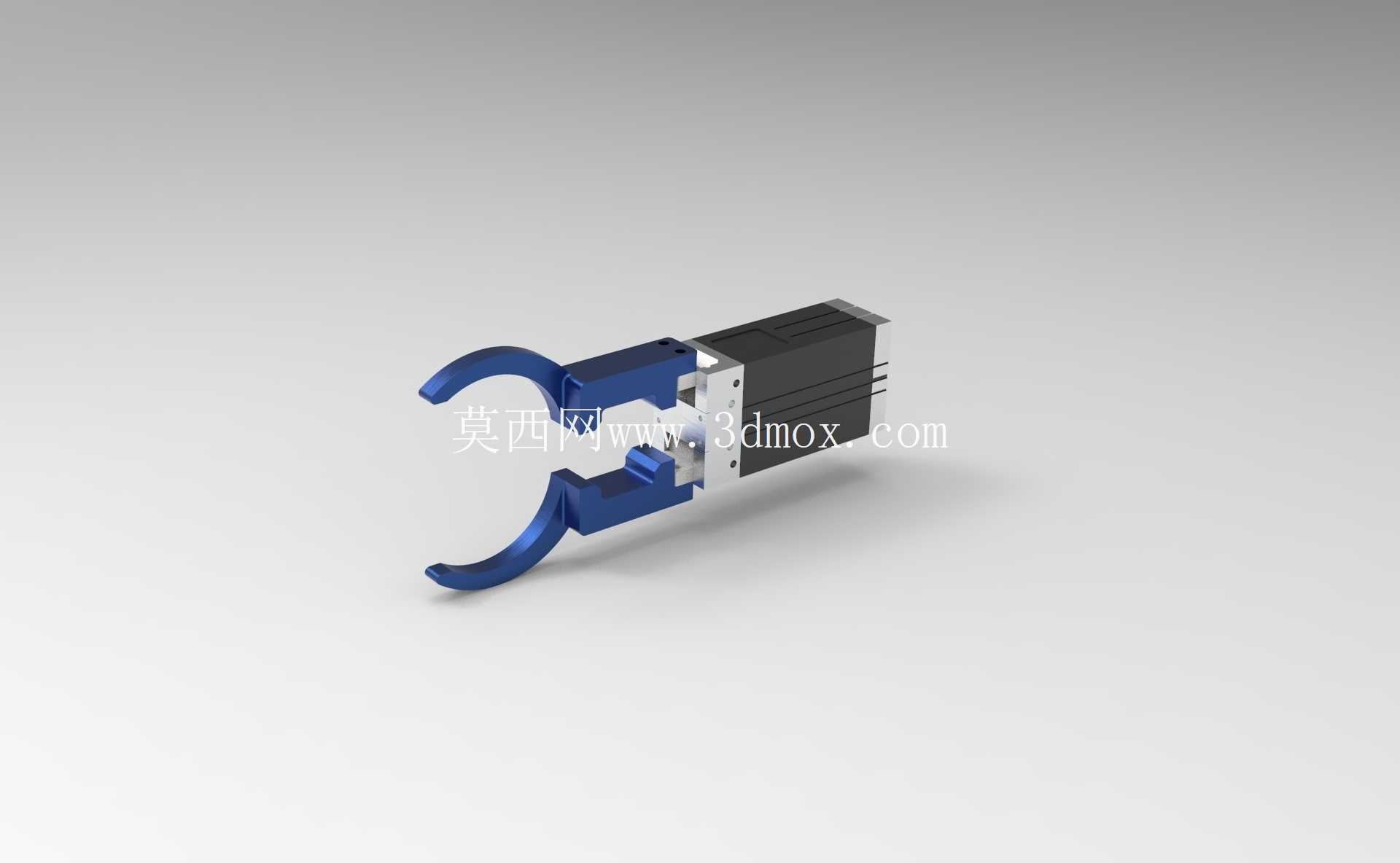

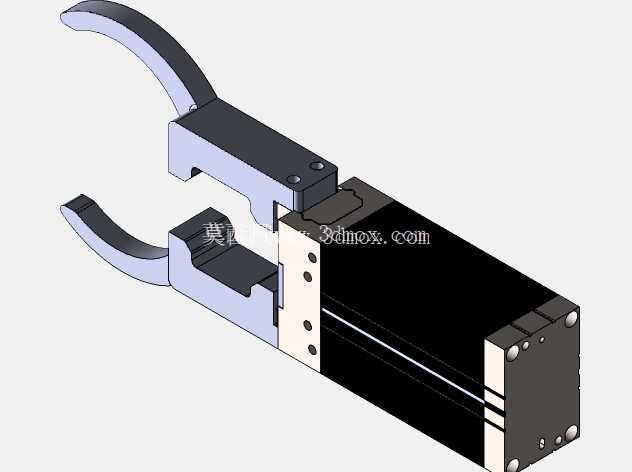

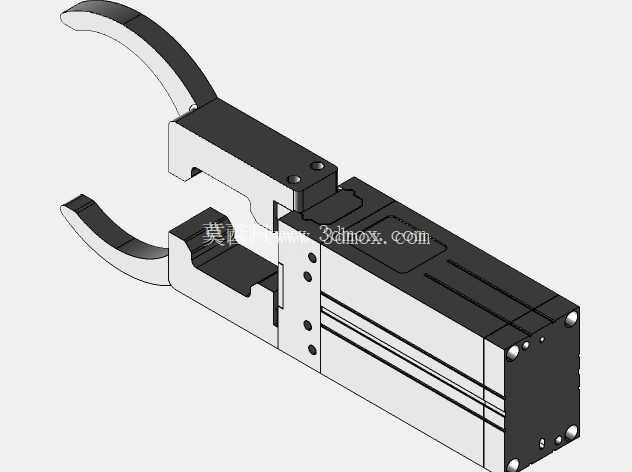

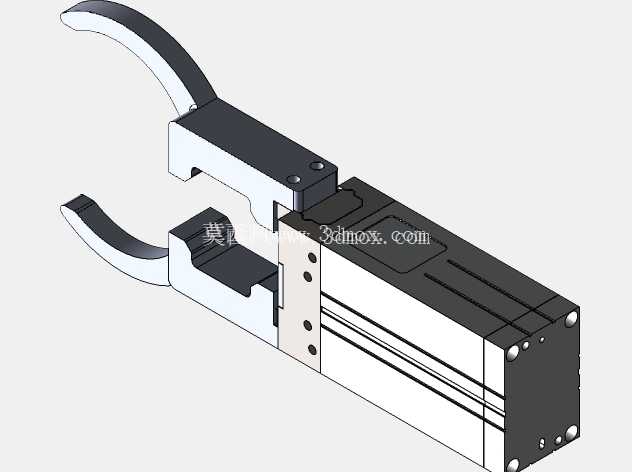

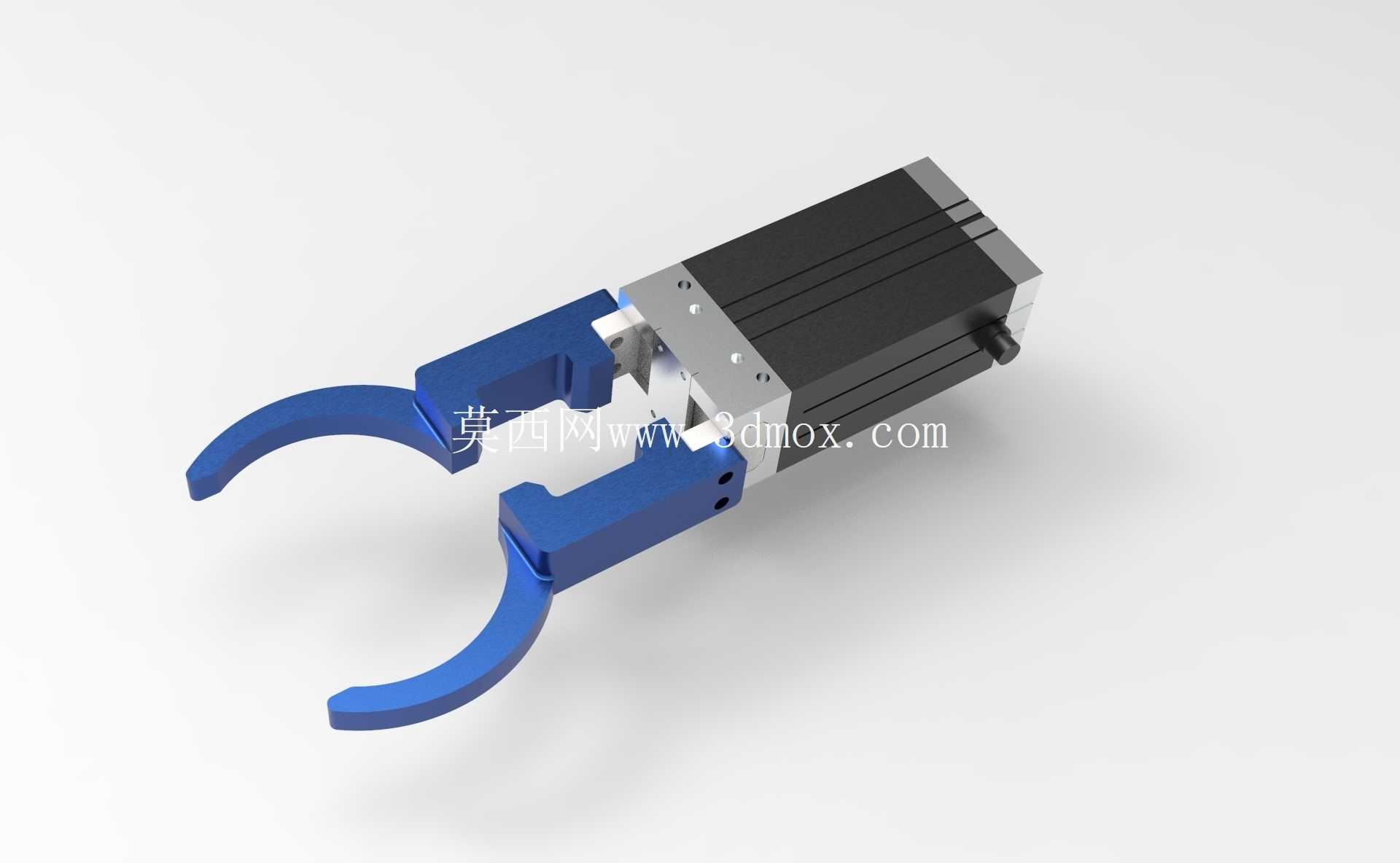

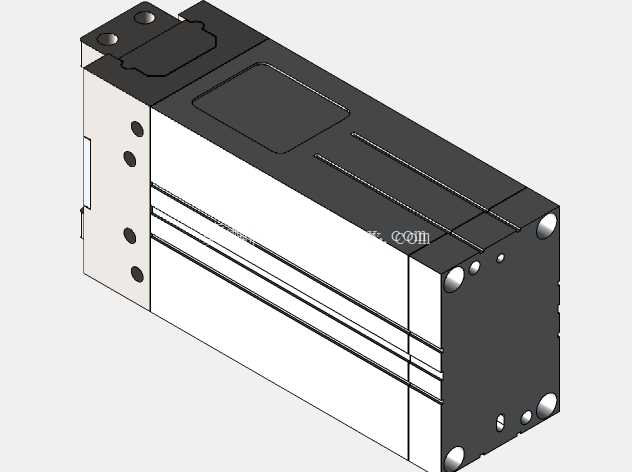

　　这款弧形钳口的电动夹爪，最初是针对3C电子装配线的圆柱型工件上下料场景做的适配设计，区别于常规平口夹爪只能夹持规整方块工件的局限，弧形钳口的曲率是按照常见圆柱类工件比如小型电机壳、电容壳体、棒料的外径范围做的匹配，单爪开合行程覆盖了常规小规格圆柱件的直径公差带，不需要频繁更换钳口就能适配同批次不同尺寸公差的工件抓取。从结构设计逻辑来看，驱动部分集成了步进伺服动力单元，夹爪本体的动力输出端做了梯形丝杠的传动结构，相比齿轮齿条传动的夹爪，夹持力的输出更线性，不会出现启动瞬间冲击力过大夹伤薄壁工件的问题，同时丝杠副自带的自锁特性，在设备突发断电的情况下，夹爪不会自行松脱导致工件掉落砸坏治具或者传输线体。

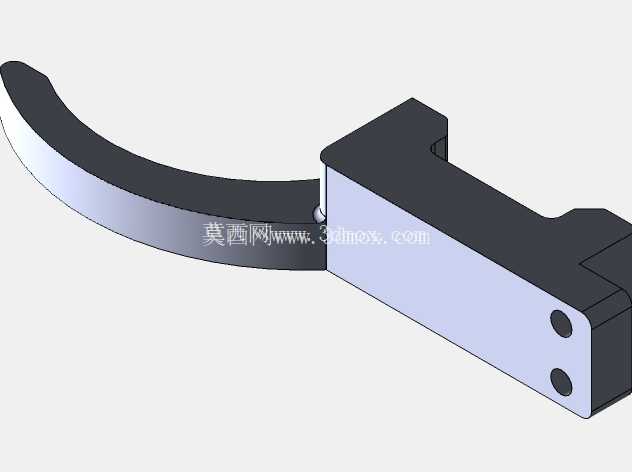

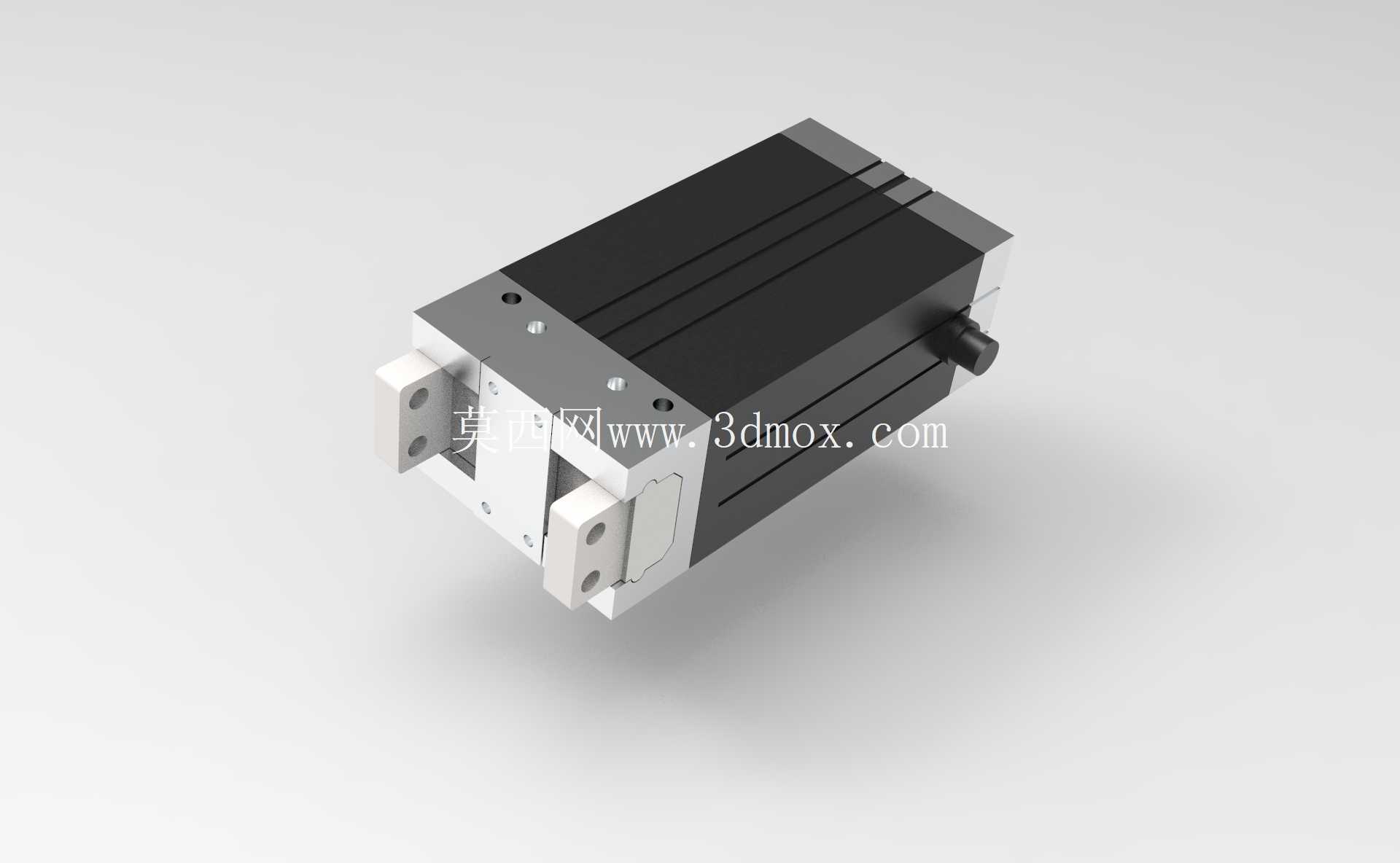

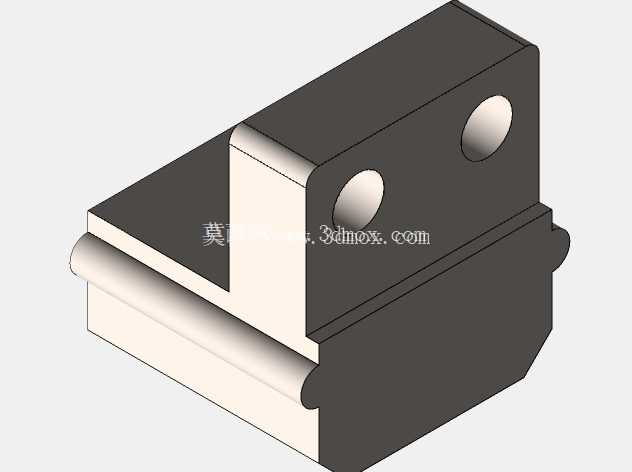

　　夹爪的安装基准面设置在驱动单元的尾部端面，预留了四个沉头安装孔，孔位的中心距是按照工业机器人末端法兰的通用安装标准做的适配，不管是六轴工业机器人的末端，还是直线模组的滑台安装面，都不需要额外做转接板就能直接固定，安装面的平面度公差控制在0.02mm以内，避免安装后夹爪出现偏斜，导致夹持工件时同轴度超差。夹爪的钳口部分做了快拆结构设计，两个钳口通过内六角螺丝固定在滑座上，如果后续需要夹持异形工件，只需要更换对应型面的钳口即可，不需要拆解整个夹爪的传动部分，日常维护的时候只需要定期在滑座的导轨面涂抹少量润滑脂，就能保证长时间运行的精度稳定性。

　　在实际产线应用中，这款夹爪除了3C电子行业的工件搬运，也能适配轻工包装线的瓶装物料抓取，弧形钳口的接触面做了细微的防滑纹理处理，夹持表面光滑的塑料瓶或者玻璃瓶的时候，不需要额外贴防滑胶皮就能提供足够的摩擦力，不会出现夹取过程中工件滑落的问题。夹爪的整体外形做了紧凑化处理，驱动单元的截面尺寸控制在小规格范围内，在狭窄的设备内部空间作业的时候，不会和周边的治具、传感器产生干涉，夹爪开合的位置信号通过内置的磁敏传感器输出，不需要额外在外部加装行程开关，就能给设备控制系统反馈夹爪的开合到位信号，简化了设备的电气接线流程。

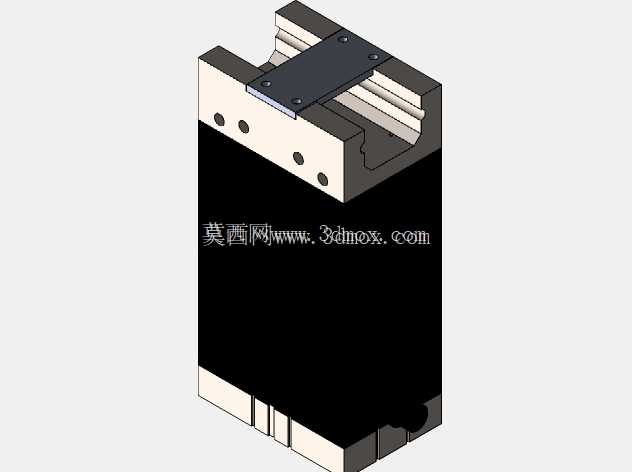

　　从受力结构来看，夹爪的两个滑座采用了交叉滚柱导轨做导向，相比普通的直线轴承导向，侧向的承载能力更强，在夹持偏心工件的时候，不会因为偏载导致滑座卡滞，长时间运行的重复定位精度可以控制在0.01mm以内，满足精密装配场景的精度要求。钳口的开合速度可以通过驱动单元的参数做调整，在搬运易碎工件的时候可以降低开合速度，减少冲击，在高速上下料场景则可以提高开合速度，匹配产线的节拍要求，夹持力的大小也可以通过驱动电流做线性调节，从几牛的轻夹持力到几十牛的大夹持力都可以覆盖，适配不同材质、不同重量工件的夹持需求，不会因为夹持力过大导致薄壁工件变形，也不会因为夹持力不足导致工件脱落。
