FIRST机器人竞赛SB电池连接器紧固组件

　　在青少年机器人竞技赛事的备赛环节，电源连接的可靠性直接决定了整台参赛机器人的赛场表现，不少参赛队伍都曾遭遇过对抗过程中电池连接器松脱、动力瞬间中断的突发故障，直接葬送整场比赛的优势，这套针对SB Anderson系列电源连接器开发的定制紧固组件，就是为解决这一实际赛场痛点设计的结构方案。整套组件的应用场景非常明确，就是适配FIRST机器人竞赛规则下的标准电源连接链路，实现动力电池与整车控制系统之间的物理锁止，避免机器人在高速移动、机构碰撞、机械臂大负载动作时，连接器受振动、拉扯外力出现松脱、接触不良甚至直接脱落的问题。

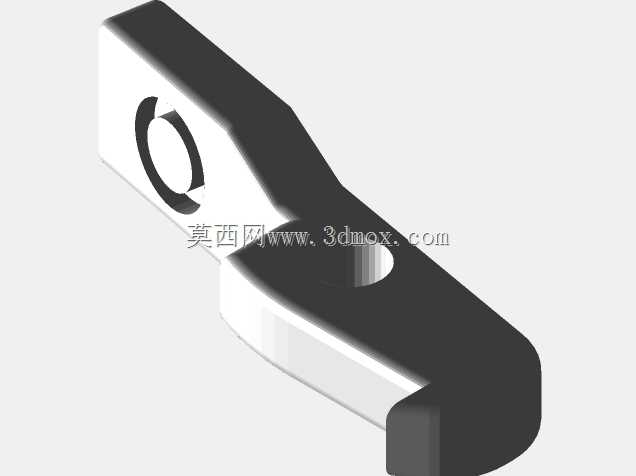

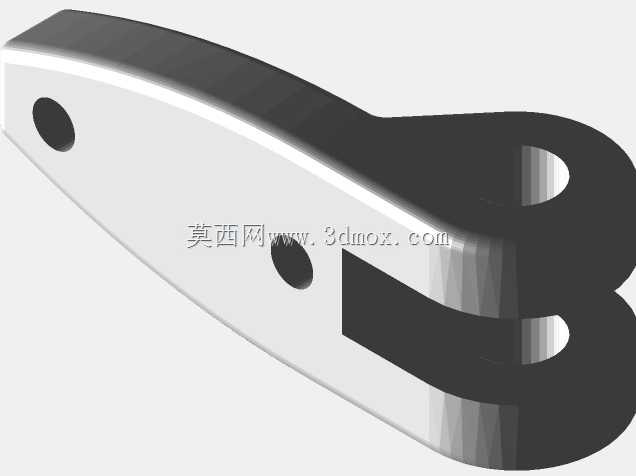

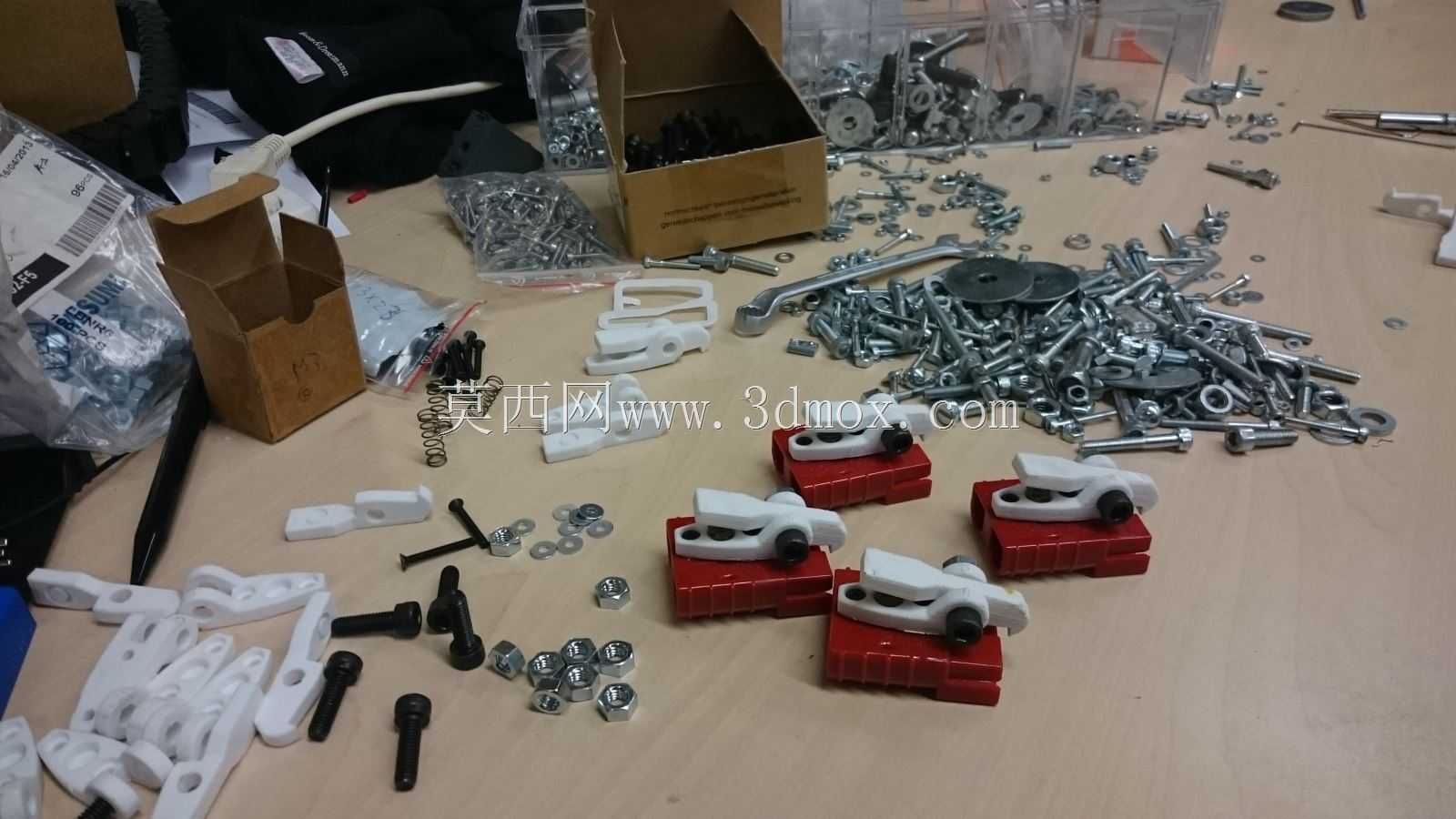

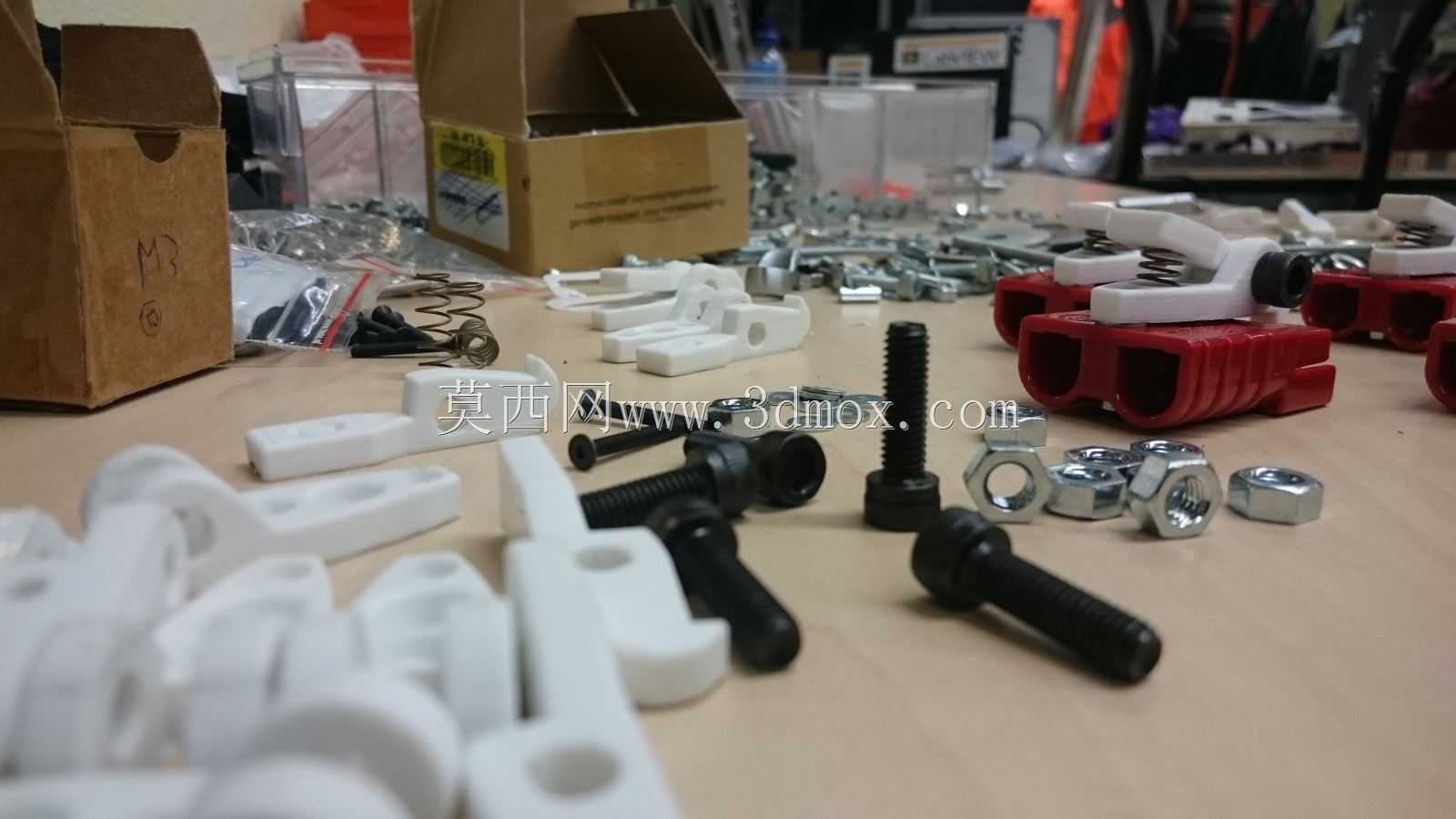

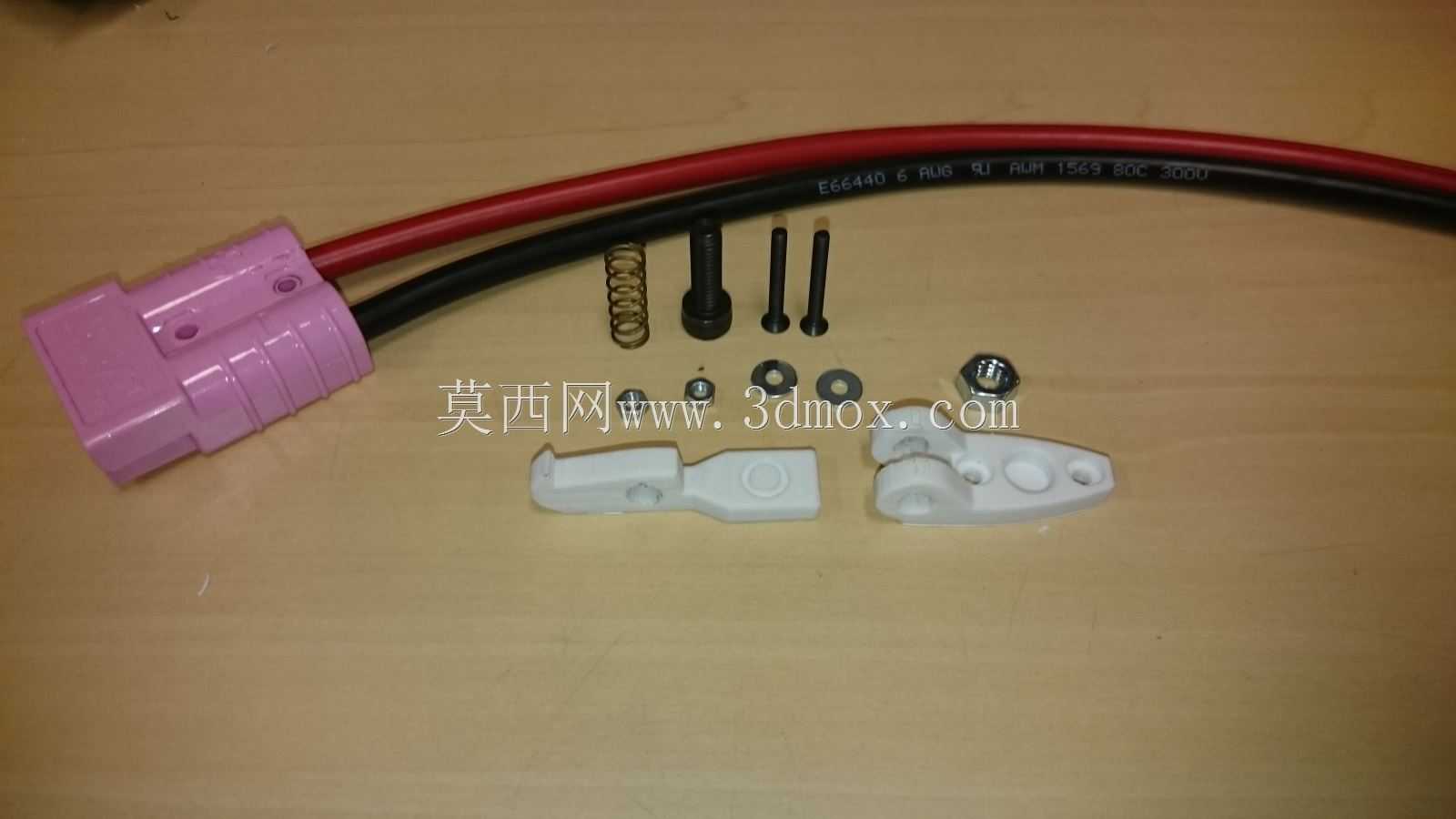

　　从结构组成来看，整套紧固组件包含挂钩式紧固件、铰链式紧固件两种核心锁止件，搭配对应规格的螺栓、螺母、垫圈以及专用弹簧完成装配，两种紧固件分别承担不同方向的限位作用：挂钩件负责卡入连接器本体的预设卡槽，提供轴向的拉扯抗力，避免连接器受外力拖拽时沿插拔方向分离；铰链件则作为可开合的压合结构，日常维护、更换电池时可以快速翻开解锁，不需要完全拆卸整套结构，大幅缩短赛场换电的操作时间，适配竞赛场景下争分夺秒的备赛、抢修需求。

　　设计过程中首先要匹配SB Anderson连接器的实际外形尺寸，所有卡扣的压合面都完全贴合连接器外壳的弧度与凸起结构，不会出现压合间隙过大导致的锁止虚位，也不会因为过盈量太大压裂连接器的塑料壳体；安装边界上，整套组件完全依托连接器本身的安装位进行固定，不需要在电池外壳或者机器人底盘上额外打孔，不会破坏原有电池包的结构强度，也不会占用底盘上额外的安装空间，适配绝大多数参赛队伍的标准电池安装布局。弹簧选型上选用了符合工业标准的Tevema系列弹簧，提供恒定的压合预紧力，既保证铰链压合后不会因为机器人运行的持续振动自行弹开，也不会因为预紧力过大导致解锁时需要施加过大的操作力，影响换电效率。

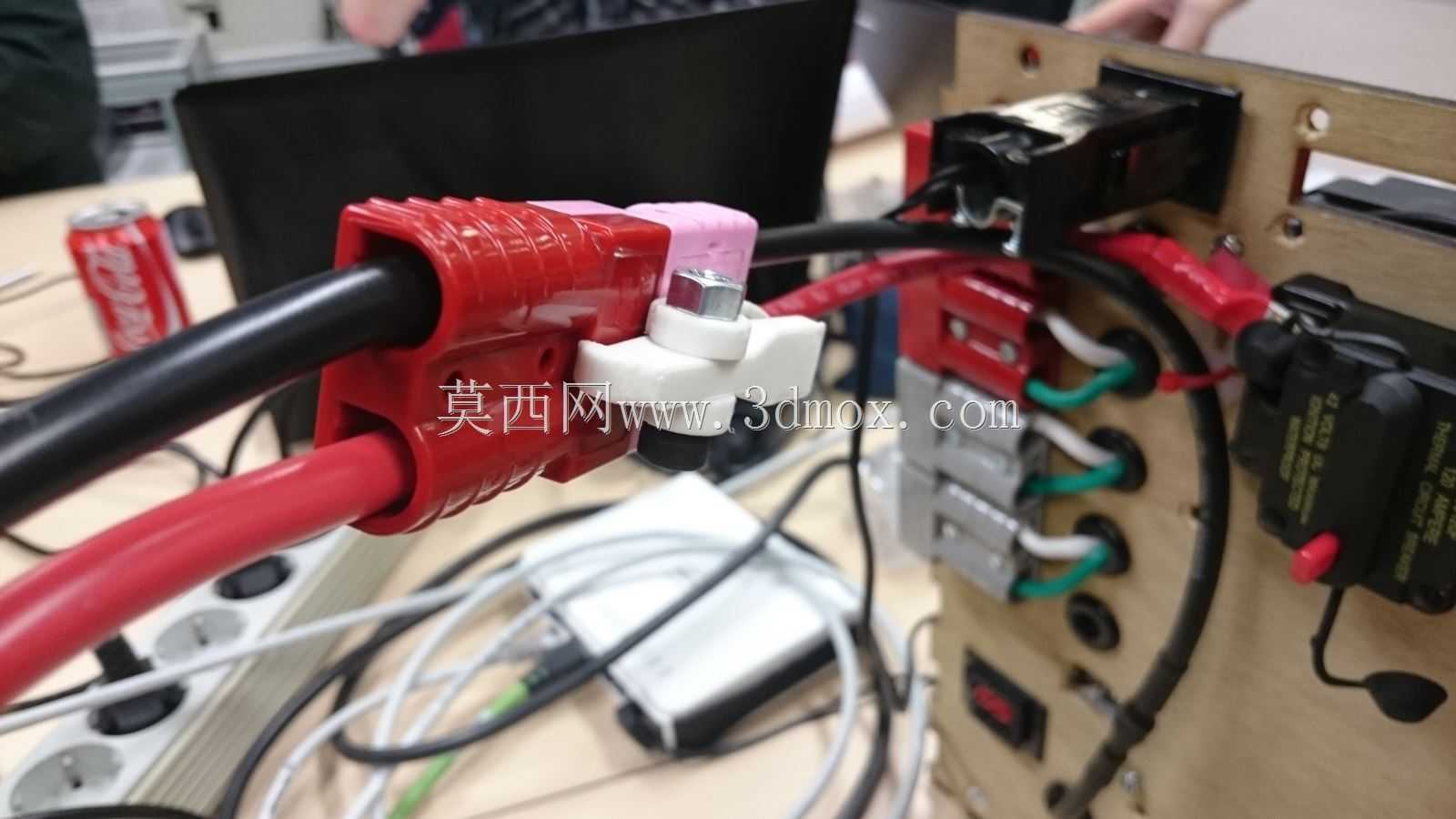

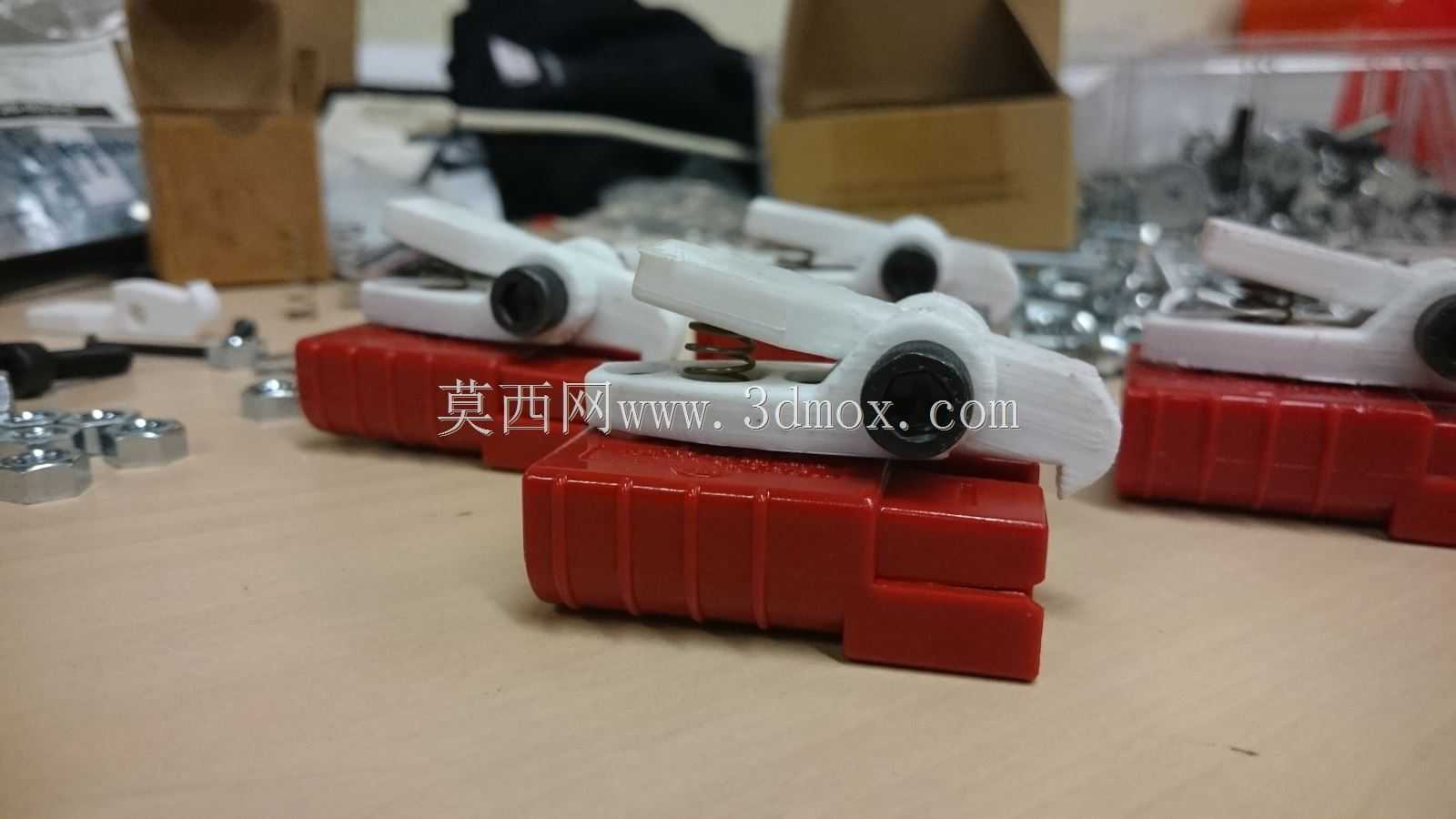

　　所有金属紧固件都做了圆角处理，避免安装、操作过程中划伤电池绝缘层或者参赛队员的手部，螺栓、螺母的规格全部选用竞赛场景下最常用的公制标准件，哪怕赛场出现零件损坏，也可以快速找到替换备件完成抢修，不需要准备特殊规格的五金件。实际装配完成后，整套紧固结构会把两个对插的SB连接器牢牢锁止为一个整体，能够承受竞赛过程中各个方向的冲击载荷，哪怕机器人发生碰撞、侧翻，连接器也不会出现松脱断电的问题；同时铰链式的开合结构保留了足够的操作便利性，不需要借助额外工具，单手指就可以完成解锁操作，快速拔出连接器更换电池，完全匹配赛事中场快速检修、换电的实际需求。在结构细节上，垫圈的配置分散了螺栓压紧面的压强，避免长期使用后塑料件出现应力开裂，不同长度的螺栓分别对应挂钩、铰链的安装位，不会出现螺栓过长顶到连接器内部金属端子、引发短路的风险，所有零件的装配公差都控制在合理范围内，既不会因为公差太小导致装配困难，也不会因为公差太大出现结构旷量，影响锁止可靠性。
