0.96英寸OLED显示模组安装结构

这块0.96英寸OLED显示模组在小型电子设备里属于非常典型的人机交互末端件，常见于开源硬件开发板外设、手持检测仪面板、桌面小型控制终端、传感器数据采集节点以及教学实验平台。它的核心作用是把主控芯片输出的字符、简单图形或状态参数直接呈现给操作者，相比传统段码LCD，OLED自发光特性让它在低照度环境下对比度更高，不需要额外背光层，整体厚度也能压得更薄，这对内部空间紧张的便携设备来说是实打实的结构优势。

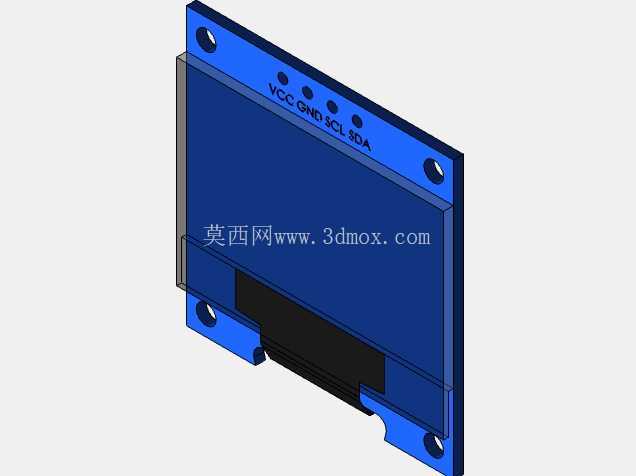

从三维结构上看，模组由前面板黑色显示区域、背部PCB载板以及四周蓝色金属固定支架三部分组成。显示面占据正面绝大部分面积，黑色边框把有效发光区收在中间，四周留出的窄边用于贴合遮光泡棉或者前面板开窗对位。蓝色支架是这套结构里最值得结构工程师关注的部分：它在上下两端各伸出带安装孔的耳板，孔位做了沉台处理，装配时螺丝从正面或背面穿入都能保证头部不干涉显示面，耳板上的开孔直径对应M2或者M2.5自攻螺丝/机牙螺丝，孔间距按照模组标准外形预留，整机外壳上只要在对应位置做出螺柱或者通孔就能完成固定。

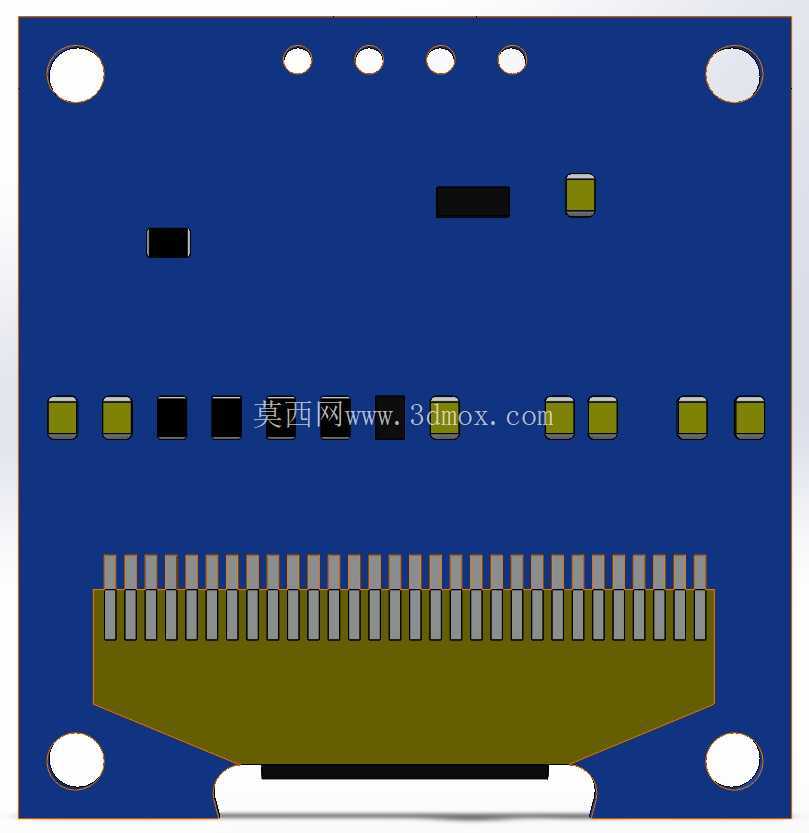

支架侧边还分布了一排小孔，这部分是为PCB板上的排针或者FPC排线让位、同时兼顾定位用的——实际量产里，OLED屏的PCB往往通过四颗小螺丝或者卡扣贴合在金属支架背面，支架既承担屏幕与外壳之间的连接，又能在轻微磕碰时把外力分散到耳板而不是直接压在玻璃屏上。要知道OLED的发光层附着在薄玻璃基板上，局部受压很容易出现亮线或者碎裂，所以这种带围边的金属支架在设计上相当于给脆弱的屏体加了一圈防护框，支架高度略高于屏体表面，前面板贴上去之后屏面和外壳之间留有微小间隙，避免按键按压时外壳变形直接顶到玻璃。

建模时需要重点把控几个尺寸边界：首先是模组整体长宽，0.96寸屏的有效显示区对角线约0.96英寸，换算下来玻璃区大致在20毫米乘10毫米量级，连同外围PCB和支架，整体外形长度控制在接近40毫米、宽度约25毫米左右，这个尺寸是选型时核对设备内腔的第一依据。其次是厚度方向，OLED玻璃加PCB加支架叠起来通常只有几毫米，建模时要把背部排针的高度单独算进去——如果采用直插排针焊接，针脚向后伸出会占用额外5到7毫米深度，若改用FPC软排线侧出或者后出，则能把背部所需空间压缩到3毫米以内，这直接决定了外壳后壁的预留深度。

安装孔位的位置公差也不能马虎，耳板上的孔中心到模组边缘的距离、上下两排孔的中心距，都要和外壳螺柱严格对应，建议在结构设计时给孔位留0.2毫米左右的对位间隙，抵消钣金冲压或者塑料注塑带来的累计误差。屏体正面与外壳开窗的配合要做遮光处理，通常在屏面和外壳内侧之间贴一层黑色泡棉胶圈，胶圈形状跟随开窗轮廓，既挡住缝隙漏光，又能缓冲震动。

在功能特性层面，这类OLED模组大多采用I2C或者SPI通信协议，和arduino一类主控接线只需要两到四根信号线，供电多为3.3V，功耗在毫安级别，长时间电池供电的设备也能承受。正因为接线少、体积小，它在原型验证阶段被大量使用，结构工程师在做整机布局时，往往把它安排在面板正上方或者斜面上，让显示面朝向操作者视线，而把背部PCB和排线藏进内腔，金属支架则成为连接屏幕组件与主壳体的桥梁。建模过程中把支架的折弯圆角、耳板沉孔、侧边让位缺口都还原出来，后续出工程图时就能直接标注孔位与外形尺寸，模具厂或者钣金厂照着加工即可，不需要再二次测量实物，这也是这类成熟模组三维模型在开发流程里的实际价值。
