一点五杆工业作业机器人概念结构

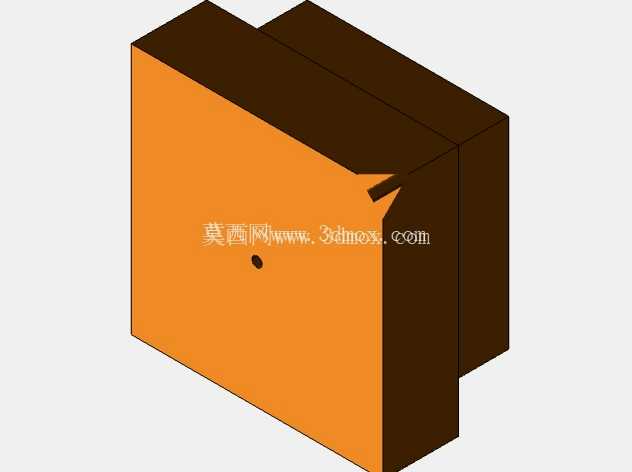

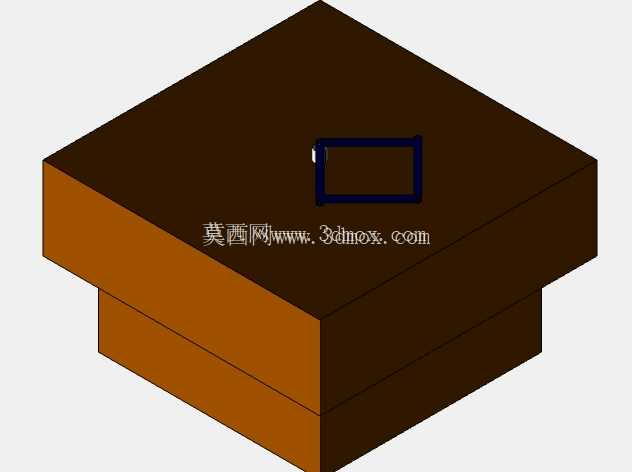

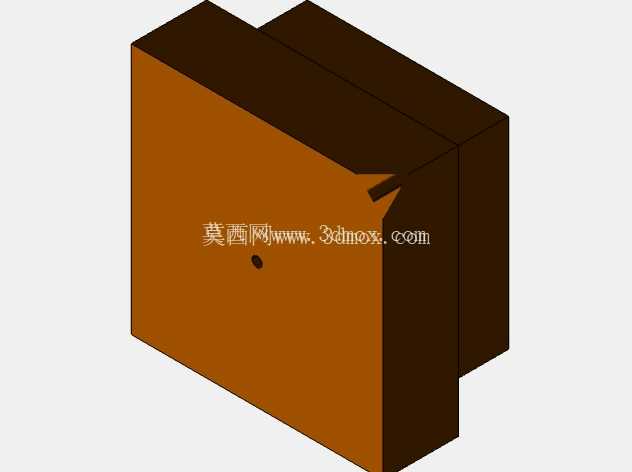

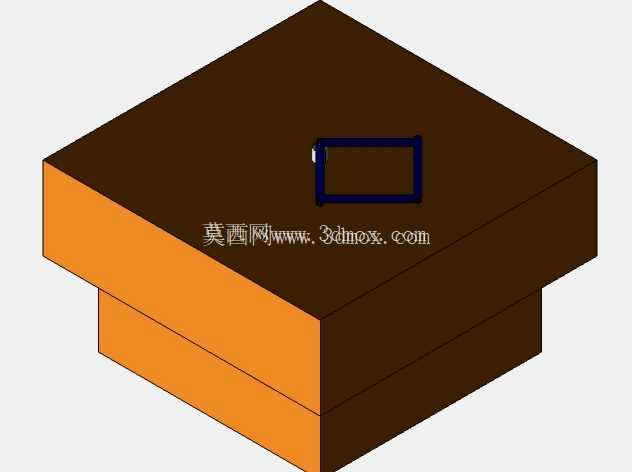

　　从结构设计逻辑来看，一点五杆的构型是在传统并联杆机构基础上做的简化，底座采用双层叠装的方形结构，下层作为整个设备的安装基座，预留了与地面或者工装台连接的固定孔位，安装时需要保证基座上平面的平面度公差控制在0.05mm以内，避免后续杆系运动时出现偏载磨损；上层作为驱动组件的安装腔，将伺服驱动、传动关节都集成在腔体内部，既可以防护加工产生的切屑、切削液溅入传动部件，也能压缩整体设备的占地面积，实际安装边界控制在边长600mm的方形区域内，不需要额外占用过大的产线空间，适合在现有密集排布的加工工位之间做插装布置。在中小批量离散制造的产线布局里，这类少自由度杆式作业机器人的适配场景非常明确，不需要六轴机器人的冗余自由度，就能覆盖小型零件的铣削修边、工位间拾取转运、三维曲面轻加工这类常见工序，尤其适合3C电子小零件、五金冲压件的二次加工工位，相比多关节机器人，少自由度结构的控制逻辑更简单，后期维护的备件成本也更低，适合中小型加工车间做产线自动化改造时选用。设备的作业端预留了标准的工具快换接口，可以根据不同工序需求换装铣削主轴、真空吸嘴、夹爪等执行部件，做铣削作业时，杆系的运动范围覆盖基座上方半径400mm的半球形作业空间，能够完成小型铝件、塑料件的飞边修铣、平面刻字等加工动作，相比人工操作，重复定位精度可以控制在0.02mm以内，能保证同批次零件的加工一致性；做拾取放置作业时，末端负载可以达到5kg，满足小型零件在相邻工位之间的转运需求，不需要额外配置移栽机构，就能完成加工工位到检测工位、下料工位的物料流转。

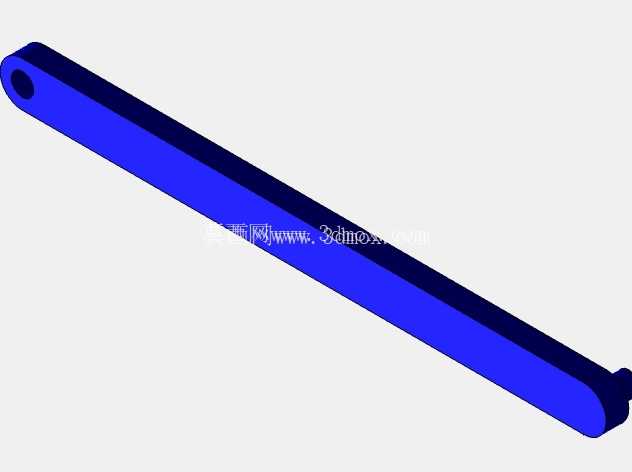

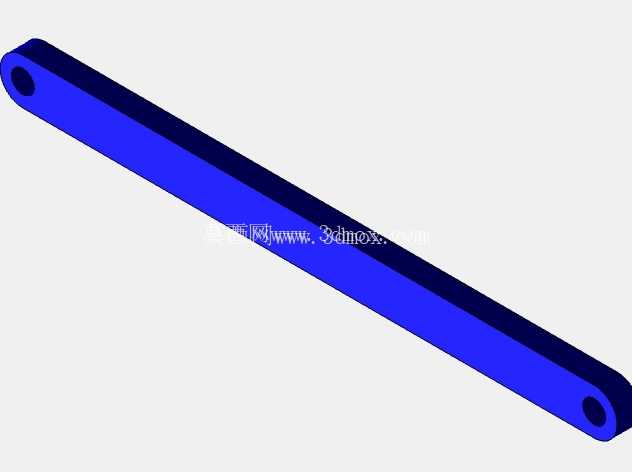

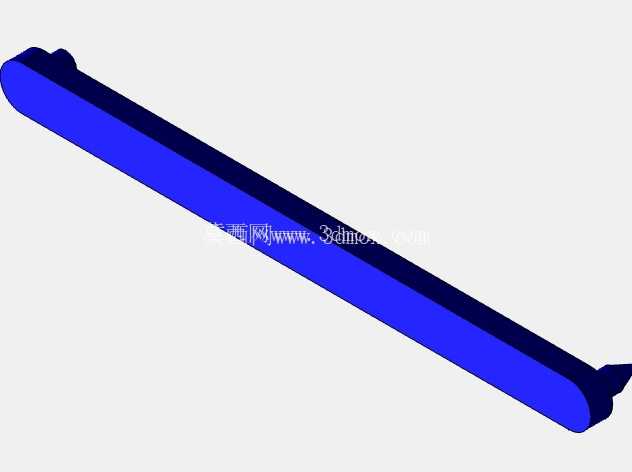

　　设计过程中特意简化了杆系的关节数量，将原本五杆机构的一个主动杆做了集成化处理，减少了一个驱动电机的配置，一方面降低了整体的制造成本，另一方面也减少了关节处的累计误差，运动学解算的复杂度大幅降低，普通的运动控制器就能完成轨迹规划，不需要配置高端的机器人控制系统，进一步压缩了设备的落地成本。在做三维结构建模时，杆系的连接关节都采用了标准的交叉滚子轴承配置，既可以承受径向、轴向的复合载荷，也能保证关节转动的灵活性，避免杆系在高速往复运动时出现间隙抖动；底座的双层结构之间设置了减震垫，能够吸收铣削加工时产生的振动，避免振动传递到安装基面影响周边设备的加工精度。

　　这类构型的机器人还有一个明显的优势，就是运动惯量更低，因为驱动组件都集中布置在底座位置，运动的杆系部分重量更轻，启停时的动态响应速度更快，适合做短距离的快速往复拾取动作，节拍时间可以控制在2秒以内，能够匹配高速冲床、小型加工中心的上下料节拍。在安装适配时，不需要对现有产线做大规模改造，只需要在工装台对应位置预留固定螺栓孔，接通电源和气源就能完成部署，调试时只需要标定基座坐标系与作业平面的相对位置，就能完成轨迹编程，对于没有专门机器人调试团队的小型加工厂来说，上手门槛更低。

　　结构设计时还考虑了日常维护的便利性，底座上层的腔体盖板采用快拆结构，不需要专用工具就能打开，方便定期检查传动部件的润滑情况、紧固连接螺栓，关节处的密封件采用标准的耐油橡胶圈，损坏后可以快速更换，减少设备停机维护的时间。针对铣削加工的应用场景，末端执行器的安装法兰处预留了切削液管路的走管空间，管路沿着杆系内部的走线槽布置，避免运动过程中管路与周边设备发生剐蹭，同时也能防止切屑刮坏管路外层；针对拾取放置的场景，真空管路或者夹爪的控制气管也同样走杆系内部的走线槽，整体外观更整洁，也减少了管路外露带来的安全隐患。
