两自由度平面并联机械臂结构设计方案

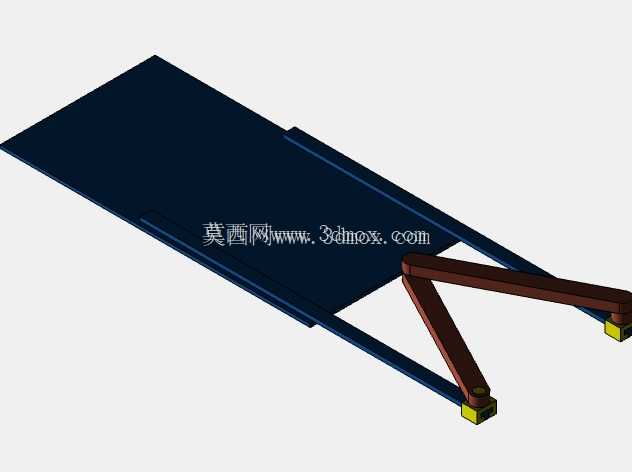

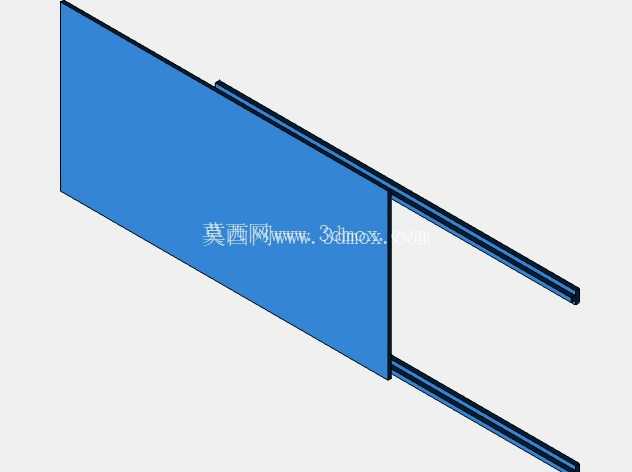

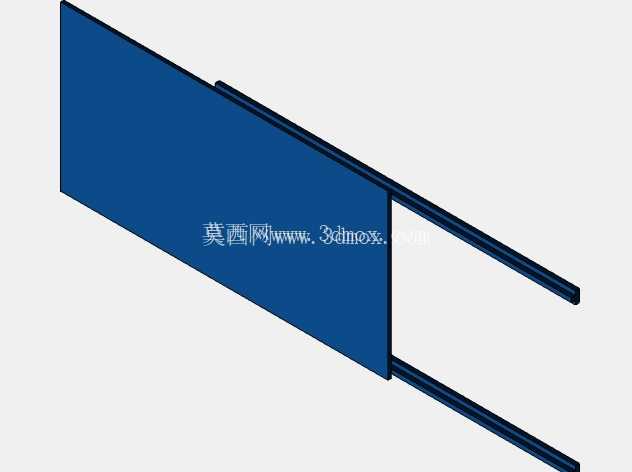

在轻载平面作业场景中，传统串联机械臂往往存在末端累计误差大、高速运行刚性不足的问题，这类两自由度平面并联构型的执行机构，正是针对绘图、小幅面雕刻、平面喷涂这类作业范围固定、对轨迹精度有稳定要求的工序开发的。从安装边界来看，该机构采用双侧平行导轨作为基座固定端，导轨沿作业平面的X向布置，单根导轨的有效行程覆盖整个作业幅面的横向范围，动平台通过两组平行支链与导轨上的滑动副连接，整体安装时仅需将两根平行导轨调平固定在设备机架的安装基准面上，不需要额外的复杂调姿结构，对安装面的平面度公差要求控制在每米0.1mm以内即可满足运行精度需求，整体Z向厚度较薄，不会占用过多的设备纵向安装空间，适合集成到桌面级作业设备或者小型生产线的平面工位中。

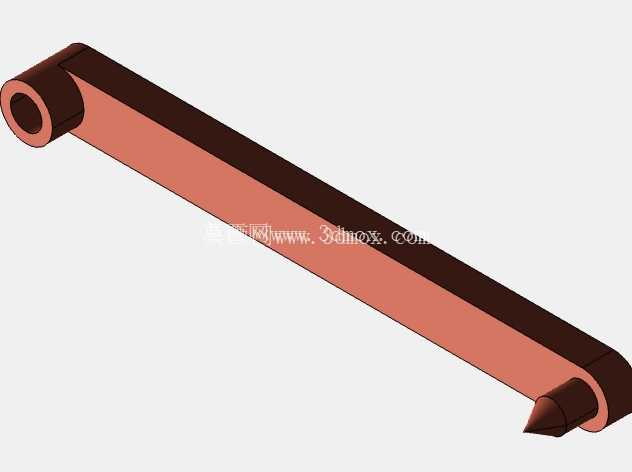

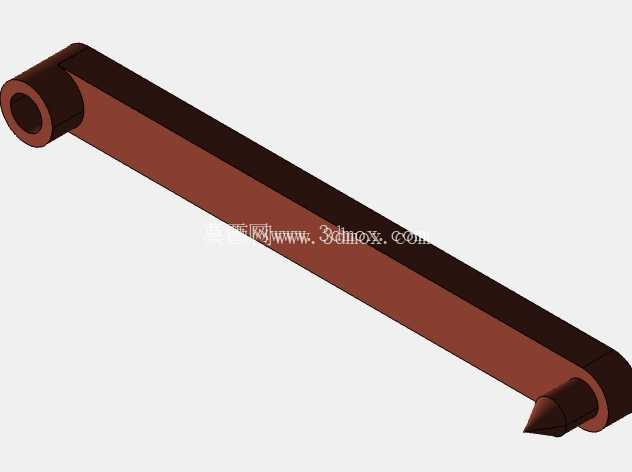

从功能特性上看，该机构的两个自由度分别对应平面内的X向平移与Y向进给，支链采用刚性杆件搭配转动副的结构，相比带传动、同步带驱动的平面执行机构，并联结构的反向间隙更小，末端动平台的位置精度由两组支链的运动耦合保证，不存在串联结构的误差累计问题，在高速往复运行时的机构刚性更优，不会出现悬臂结构的颤振问题。实际作业时，动平台上可搭载绘图笔、雕刻主轴、自动喷枪等不同的作业执行端，针对不同工序的负载需求，仅需调整支链转动副的轴承预紧力以及滑动副的阻尼参数，即可适配0.5kg到3kg范围内的末端负载，完全覆盖小幅面作业场景的常见负载需求。

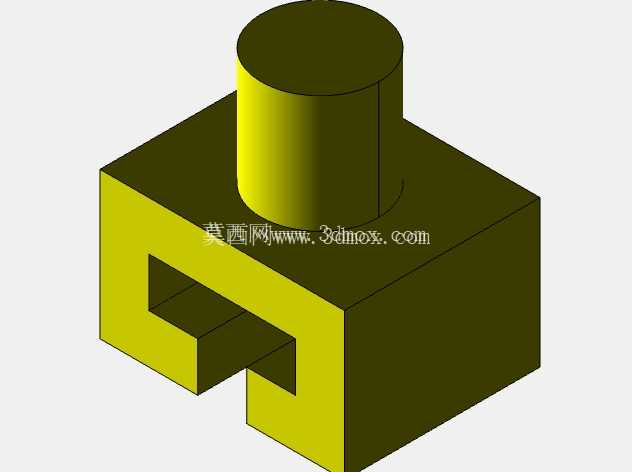

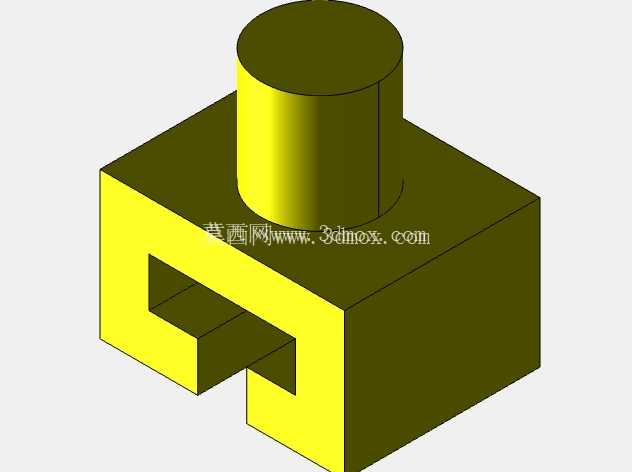

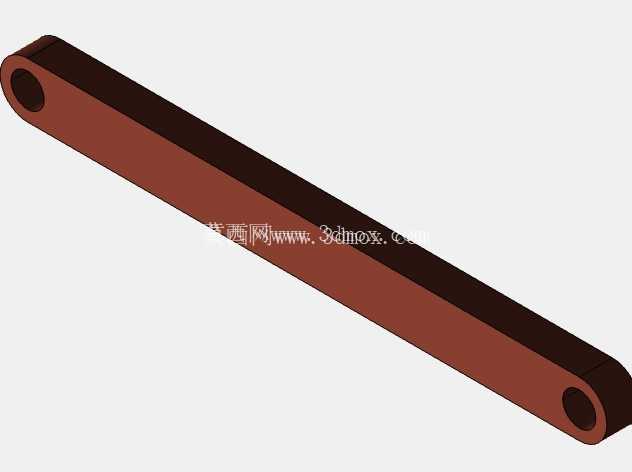

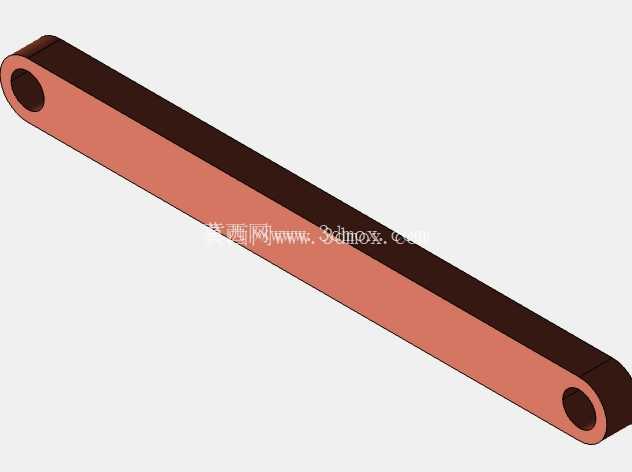

设计思路上，该构型属于典型的PPM平面并联机构，在初始建模阶段优先对机构的运动学正逆解进行了校核，确认在整个作业行程内不存在奇异位形，支链杆件的长度参数经过优化，在保证最大作业幅面的前提下，尽可能缩小了机构的整体安装尺寸，杆件的截面形状采用矩形薄壁结构，在保证杆件抗弯刚度的同时尽可能降低运动部件的自重，减少滑动副驱动时的惯量，提升机构的动态响应速度。导轨上的滑动副采用标准直线轴承配套光轴的方案，零部件通用性强，后期维护更换不需要定制非标件，转动副位置采用深沟球轴承搭配销轴的结构，装配时可通过端盖调整轴承间隙，长期运行磨损后也可快速补偿间隙，维持机构的运行精度。

从实际应用场景的适配性来看，该机构可直接作为小型绘图仪的核心执行部件，搭配对应的运动控制板卡即可实现平面图形的绘制，相比市面常见的皮带传动绘图仪，轨迹精度可提升一个等级，运行时的噪音也更低；集成到小型雕刻机上时，可针对亚克力、覆铜板这类软质材料进行小幅面的雕刻加工，因为并联结构的刚性优势，雕刻时的进刀稳定性更好，不会出现扎刀或者轨迹偏移的问题；搭载低压自动喷枪时，可用于小型工件的平面喷涂作业，机构的高速往复运行特性可保证涂层厚度的均匀性，相比人工喷涂的一致性提升明显。在安装尺寸的边界设计上，机构的最大外伸尺寸控制在作业幅面外150mm范围内，设备集成时不需要预留过多的周边安全空间，两根导轨的中心距可根据实际作业幅面需求进行等比例缩放，支链杆件的长度也可对应调整，具备一定的参数化改型基础，结构设计人员可根据具体的工位需求快速调整尺寸参数，不需要重新进行整体构型的设计。

机构的走线设计也做了对应的考量，驱动电机的线缆以及末端执行器的气路、信号线可沿导轨侧面的拖链布置，不会与运动的支链产生干涉，拖链的弯曲半径按照常规线缆的最小弯曲要求设置，长期往复运动不会出现线缆折损的问题。整体结构没有复杂的曲面零件，所有结构件均可采用常规的机加工工艺制作，板材类零件可通过激光切割下料后进行简单的铣削加工即可达到尺寸精度要求，销轴类零件采用常规的圆钢车削加工即可，不需要特殊的加工工艺，整体制造成本较低，适合小批量设备集成时采用。
