两点五杆工业机器人概念结构设计

这款平面两自由度五杆执行机构，核心定位是面向轻载平面作业场景的低成本自动化执行单元，区别于传统串联关节机械臂的悬臂结构，五杆并联的构型从根本上规避了串联臂关节误差累积的问题，在同等驱动配置下能获得更高的末端定位精度，同时结构刚性更优，高速运行下的末端抖动幅度远低于同负载等级的串联臂。从实际落地场景来看，这类机构非常适配中小型加工设备的辅助作业工位，比如台式雕刻机的工件表面轨迹绘线、小型喷涂工位的平面区域均匀涂覆、印刷设备的工位间物料转移、PCB板点胶作业的平面轨迹行走，这些场景的共同特点是作业范围集中在固定安装平面上方的有限矩形区域，负载普遍在5kg以内，对重复定位精度要求在0.1mm级别，不需要复杂的空间姿态调整，刚好匹配五杆机构的运动特性。

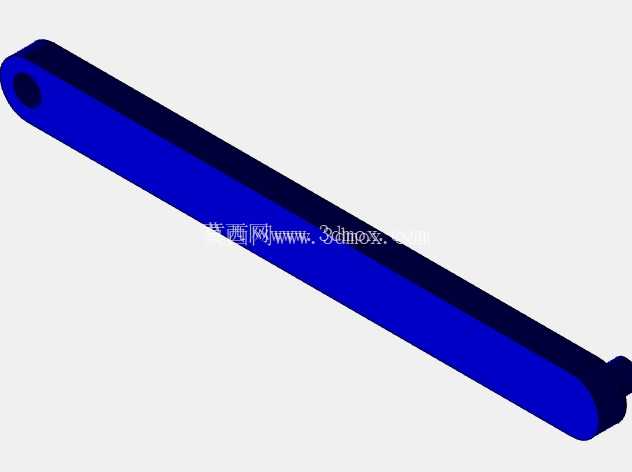

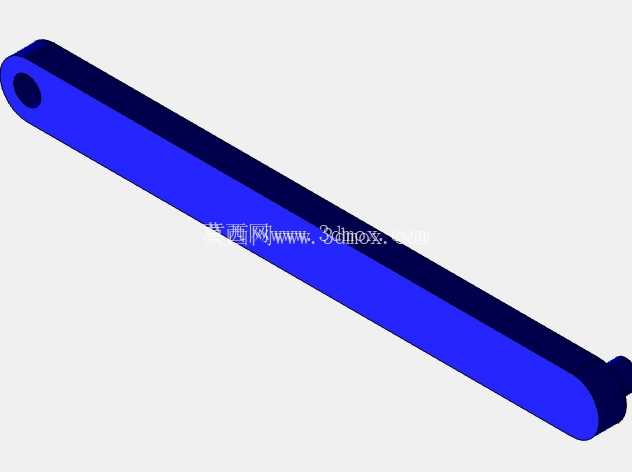

设计层面采用了对称式杆长配置，两个驱动关节同轴布置在安装基座的固定端，两根主动杆分别由独立驱动单元带动，通过两根从动杆铰接汇聚到末端执行器安装点，整个机构的运动学逆解求解难度低，控制算法不需要复杂的空间坐标转换，普通的运动控制卡即可实现轨迹插补运算，大幅降低了配套电控系统的成本。杆体本身采用等截面矩形型材设计，在保证抗弯截面模量满足负载要求的前提下，尽可能降低杆体自身重量，减少驱动单元的惯量负载，铰接点全部采用标准深沟球轴承配合销轴的连接形式，间隙控制在0.02mm以内，既保证转动灵活性，又能长期运行不出现铰接点旷量增大的问题。

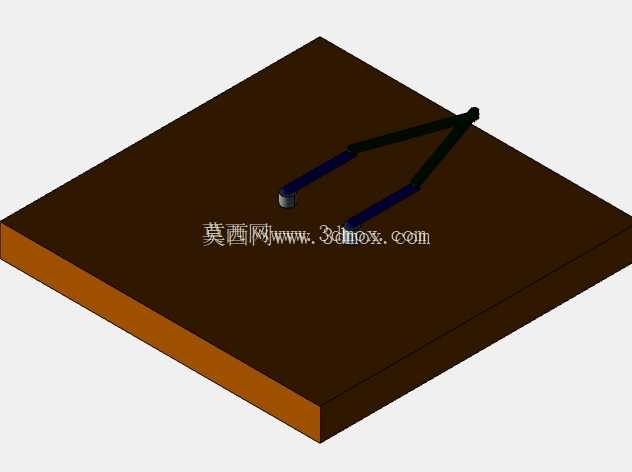

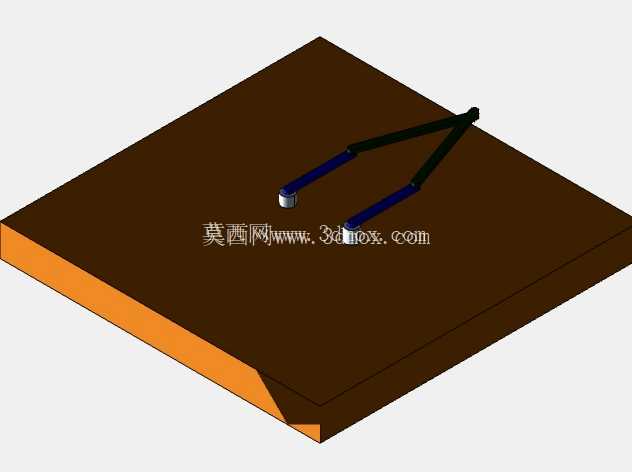

安装边界上，整个机构的固定基座为正方形安装板，安装时只需要在工作台面预留对应尺寸的平整安装区域，通过四个角的安装螺栓孔完成固定即可，不需要额外搭建复杂的支撑机架。机构的有效作业范围覆盖安装板中心区域的矩形工作面，安装时需要注意在作业范围周边预留不小于100mm的安全间隙，避免杆体运动过程中与周边设备、工装发生干涉。末端执行器的安装接口采用标准法兰连接形式，可以根据不同作业需求快速更换绘笔、喷枪、吸盘、胶阀等不同作业头，不需要对杆体结构做任何修改。

从结构特性来看，五杆构型的奇异点位置经过前期运动学仿真校核，常规作业区间内完全避开了奇异位形，不会出现机构锁死或者运动失控的问题，同时驱动单元全部布置在固定基座端，运动部件的总重量更低，相比串联臂能实现更快的运动速度，轨迹跟踪的动态响应更好，在连续轨迹作业场景下的作业效率比同规格串联臂高出30%左右。另外整个机构的零部件数量少，加工精度要求集中在杆端铰接孔的位置度上，普通的数控铣床即可完成所有结构件的加工，后期维护只需要定期给铰接点补充润滑脂，检查销轴紧固情况即可，运维成本远低于多关节串联工业机器人，非常适合中小加工企业的低成本自动化改造场景，不需要复杂的编程调试，普通的设备维护人员经过简单培训即可完成轨迹示教和作业参数调整。
