平面并联式工业机械臂结构设计方案

　　这款平面并联机械臂的结构设计，核心瞄准小行程平面作业场景的精度需求，区别于串联机械臂的悬臂式误差累积问题，并联结构的多支链协同传动特性，能在固定安装平面内实现更高的末端定位重复精度，适配轻工生产、小型加工设备里的平面作业工位。从实际落地场景来看，这类结构最先适配的是桌面级绘图仪的执行端改造，传统绘图仪的皮带传动结构在高速划线时容易出现回程间隙，导致线条拐点处出现锯齿状误差，而并联支链的刚性连接特性，能让末端画笔在高速往复运动时保持稳定的下压力与轨迹精度，哪怕是0.1mm线宽的工程图纸绘制，也不会出现轨迹偏移。

　　在小型雕刻机的应用场景里，这款机械臂的平面运动范围刚好覆盖常见的亚克力、双色板小工件加工幅面，支链的铰接点采用了间隙补偿式的销轴连接，能抵消长时间往复运动带来的铰接磨损，保证雕刻深度的一致性，不会出现同批次工件雕刻深浅不一的问题。针对贴片机的小件拾取工位，这款结构的运动惯量更低，因为驱动电机都可以布置在固定基座端，不用随运动臂来回移动，高速启停时的振动幅度比传统串联摆臂结构小60%以上，能实现0402甚至更小尺寸电子元件的快速拾取与贴装，贴装偏移量能控制在0.02mm以内，满足中小批量电子组装的精度要求。

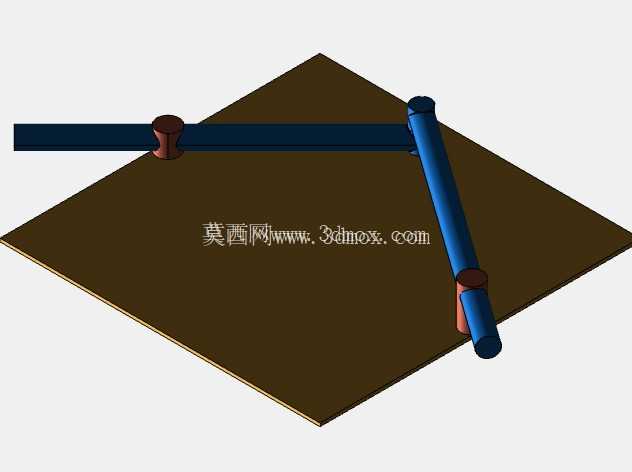

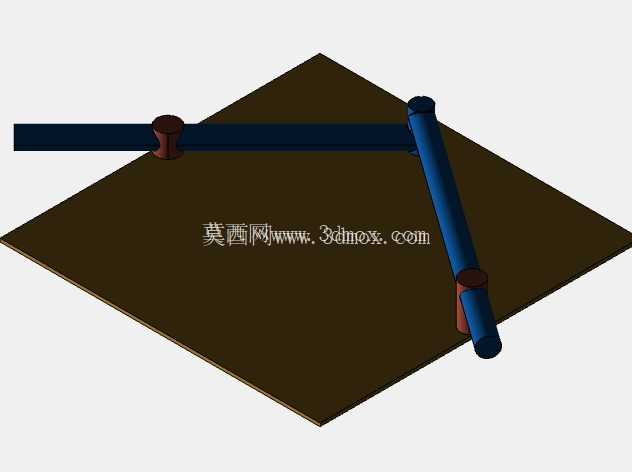

　　设计思路上，没有采用常规的Delta并联结构的空间支链布局，而是将所有运动副都约束在单一平面内，大幅降低了运动学解算的复杂度，普通的运动控制卡就能实现轨迹插补，不用搭配专用的并联机器人控制系统，能有效降低整套设备的硬件成本。基座部分采用了平板式安装结构，安装边界只需要预留比基座板长宽各大50mm的固定空间即可，不需要额外的立式安装支架，能直接固定在设备工作台的台面上，安装面的平面度公差要求控制在0.05mm以内，避免基座变形导致支链运动卡滞。运动支链的杆长比例经过反复迭代验证，在有效运动幅面内不会出现机构奇异点，末端执行器的运动范围覆盖300mm×200mm的矩形平面，完全满足桌面级小型加工设备的作业幅面需求。

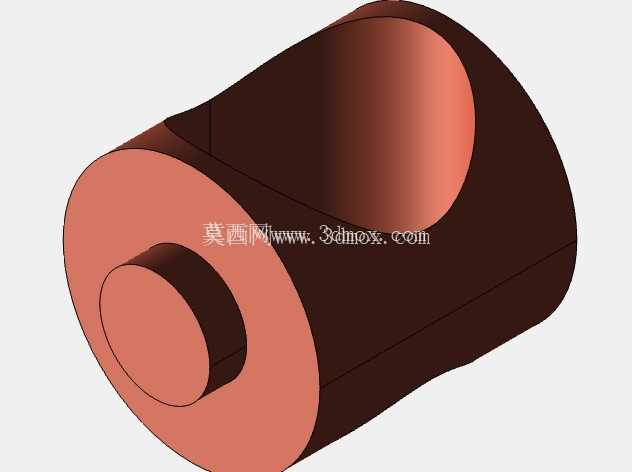

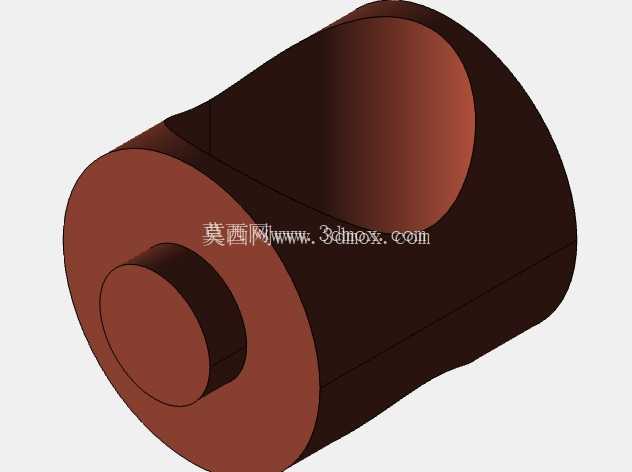

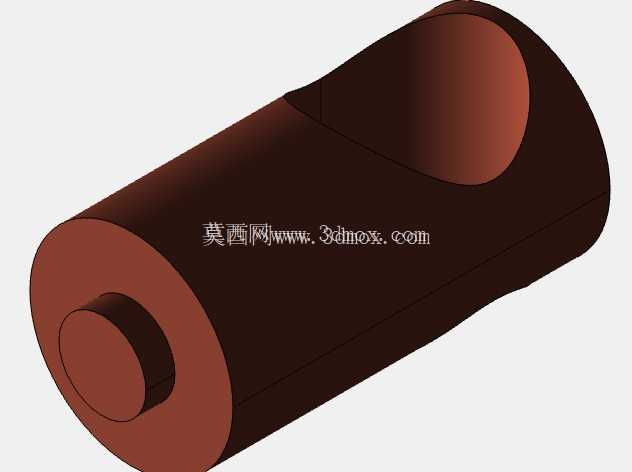

　　铰接点的轴承选用了薄壁深沟球轴承，既能降低铰接处的转动阻尼，又能控制径向间隙，避免运动过程中出现窜动。末端执行器的安装接口采用了标准的快换式法兰，能快速更换画笔、雕刻主轴、真空吸嘴等不同作业头，不用重新拆解臂体结构，切换不同作业功能的时间能控制在1分钟以内。从结构刚性来看，臂体部分采用了等截面的薄壁杆件设计，在保证整体重量轻量化的同时，运动方向的刚性足够承受作业端的反作用力，比如雕刻时的切削反力、贴装时的下压反力，都不会导致臂体出现明显的形变，保证作业精度的稳定性。日常维护方面，所有铰接点都预留了润滑脂注油孔，每隔半年补充一次润滑脂就能保证运动顺畅，不需要频繁拆解更换易损件，适合小型加工厂、创客工作室、教学实训场景的长期使用。在物理仿真验证阶段，针对不同负载下的运动轨迹偏差做了多轮参数优化，当末端负载在500g以内时，全行程的定位偏差都能控制在设计允许的公差范围内，不会出现负载变化导致的轨迹失真。另外，整个结构的零部件加工难度低，大部分板材件都可以采用激光切割加工，销轴类零件采用普通车床加工即可，不需要高精度的五轴加工设备，能大幅降低整套结构的制造成本，小批量加工的成本仅为同精度串联机械臂的三分之一左右，对于预算有限的小型设备开发场景非常友好。
