小型直流减速TT电机结构设计

这款小型直流减速TT电机是桌面级小型传动机构里的常用动力单元，在学生科创项目、小型智能小车、桌面自动化演示装置里的出镜率极高，很多刚接触机械结构搭建的从业者第一次接触减速电机，往往就是从这类结构开始的。从结构设计逻辑来看，这类电机采用的是直流行星+直齿混合减速的布局，电机本体的高速输出端先经过一级行星减速做初步的扭矩放大，再通过末端的直齿组把动力传导到输出轴，整体减速比的设定刚好匹配小型移动装置的行进速度需求，不会出现空载转速过高导致的控制失准，也不会因为减速比过大让机构动作过于迟缓。

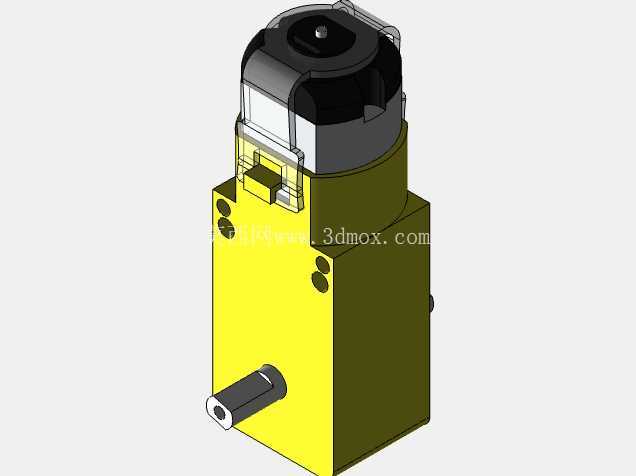

从实际安装边界来看，这款电机的主体外壳采用方形基座设计，基座上预留了两个对称的安装孔位，孔位间距是小型传动结构里的通用尺寸，不管是固定在亚克力结构板、3D打印安装座还是薄金属支架上，都不需要额外做复杂的转接件，直接用M2或者M2.5的螺丝就能完成固定，输出轴的直径和伸出长度也匹配常规的塑胶车轮、小型同步带轮的安装尺寸，轴端做了扁位设计，安装传动件的时候不需要额外做防松滚花，靠紧定螺丝就能锁死，不会出现长时间运转后传动件打滑空转的问题。

在功能特性上，这款电机的工作电压区间覆盖了常用的3V到6V范围，刚好匹配干电池组、小型锂电池包的输出电压，不需要额外搭配升压或者降压模块就能直接驱动，空载电流和负载电流的差值控制在合理范围内，搭配常规的L298N或者TB6612驱动板就能实现正反转和调速控制，很适合用于对成本控制比较敏感、负载不大的传动场景。很多做教育类机器人套件的厂商，都会把这款电机作为标准动力件，就是因为它的结构一致性好，批量供货的时候性能偏差小，不需要针对每一台电机做单独的参数校准。

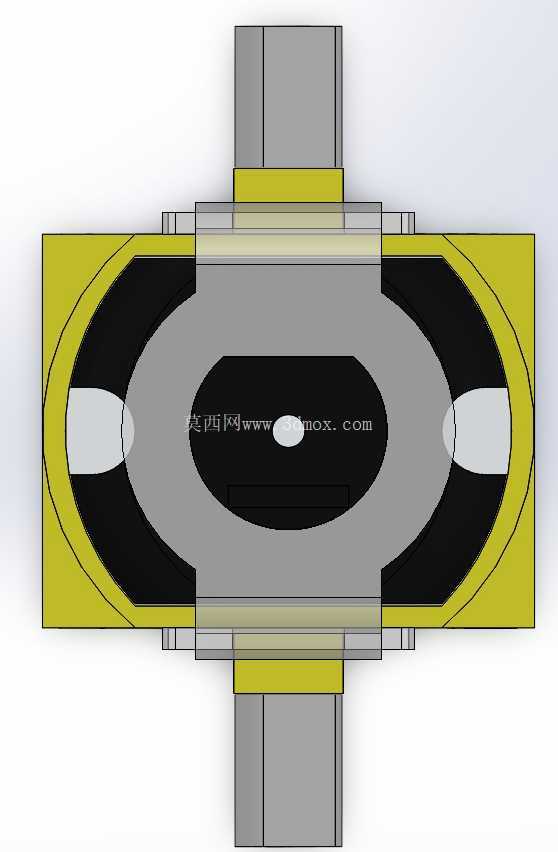

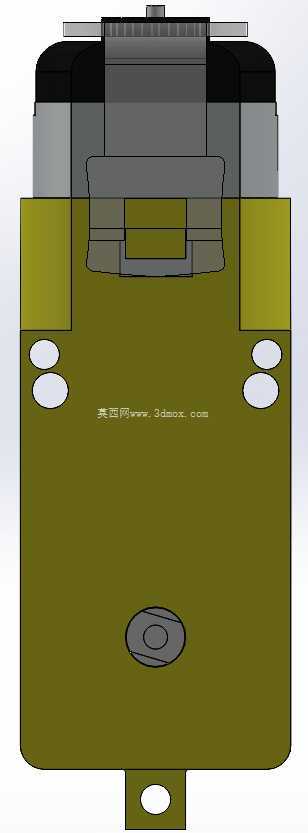

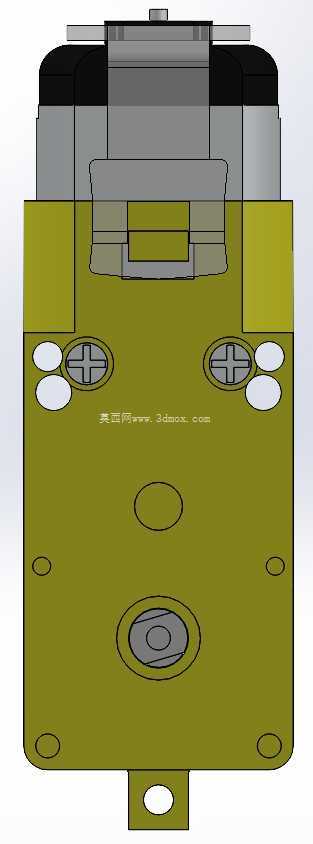

设计这类电机模型的时候，首先要把内部的齿轮啮合间隙做合理的还原，不能把齿轮做成完全零间隙的贴合状态，实际生产里齿轮之间是需要预留一定的运转间隙的，不然装配的时候会出现卡滞，运转的时候噪音也会过大。其次是外壳的分型面位置要和实际生产的注塑件保持一致，上下壳的合模线、固定卡扣的位置都要准确还原，不然做出来的模型和实际零件会有装配偏差。输出轴的伸出长度、安装孔的中心距这些关键尺寸要严格按照实物测绘的数值来做，因为很多用户拿到模型之后是要直接套用在自己的整体结构设计里的，如果这些安装尺寸出现偏差，后续加工出来的结构件就会出现装不上的问题。

从实际应用场景来看，除了常见的小型智能小车之外，这款电机也常被用在小型自动投喂装置、桌面翻页机构、简易传送带模型这类负载不大的间歇传动机构里，它的输出扭矩刚好能驱动几百克的负载，持续运转的温升也控制在合理范围内，不会因为长时间工作出现外壳过热的问题。在做结构选型的时候，要注意这款电机的输出轴是单出轴结构，径向承载能力有限，不能在输出轴上挂载过重的悬臂负载，不然会加快输出端轴承的磨损，缩短电机的使用寿命。如果是需要更大径向负载的场景，就需要额外给输出轴加装支撑轴承，不能直接靠电机本身的轴来承受径向力。

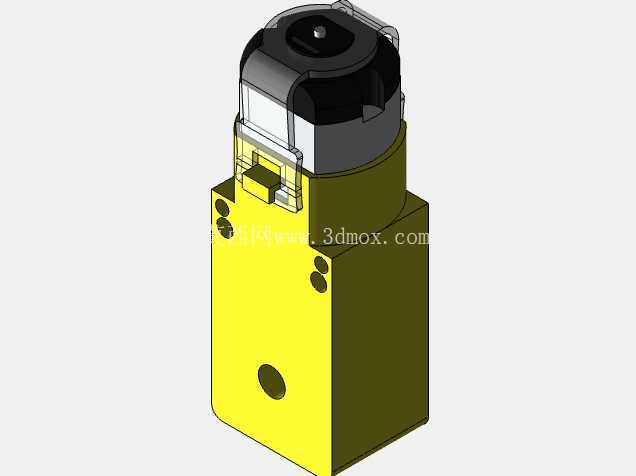

建模的时候还要注意电机上部的端盖卡扣结构，这些卡扣是用来固定上盖和减速箱主体的，卡扣的变形量要符合塑胶件的设计规范，不能把卡扣做的过厚或者过薄，过厚会导致装配的时候卡扣无法顺利卡入，过薄则容易在装配或者拆卸的时候出现断裂。电机尾部的电源接线端位置也要预留足够的接线空间，不能和安装支架的结构产生干涉，很多新手建模的时候容易忽略接线空间的预留，最后做出来的结构装上电机之后电线被挤压，容易出现线路破损短路的问题。另外电机外壳上的两个固定螺丝孔是通孔设计，建模的时候要注意孔的深度不要打穿减速箱内部，不然螺丝拧入的时候会碰到内部的齿轮，导致齿轮运转被卡住。
