12V直流减速齿轮电机三维结构

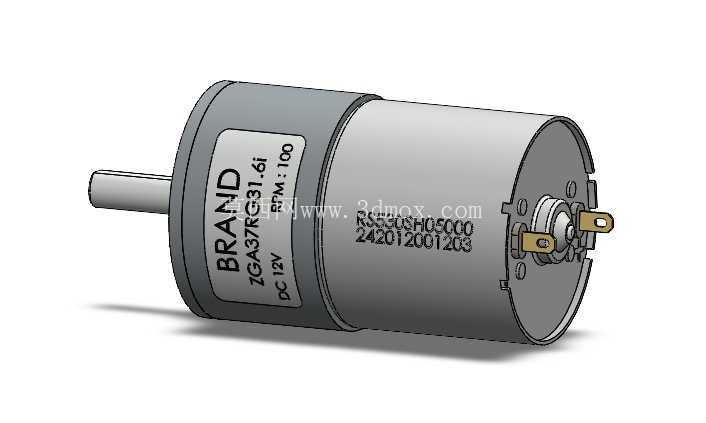

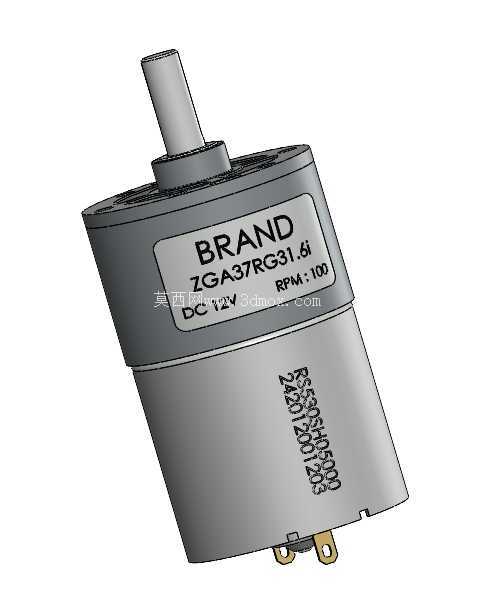

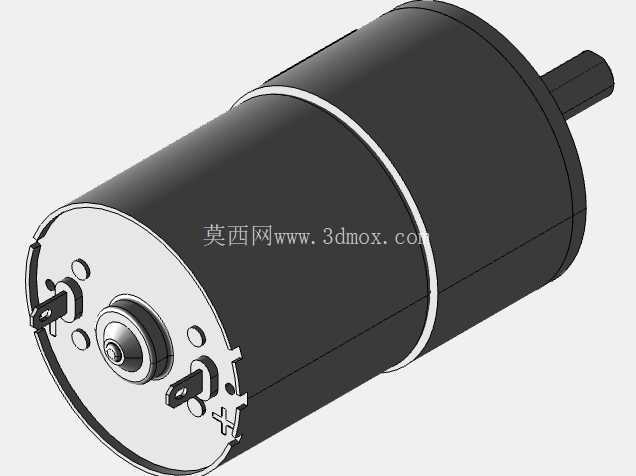

这类12V直流齿轮减速电机在小型自动化设备里非常常见，整机由上部圆柱齿轮减速箱和下部直流电机本体同轴串联而成，输出轴从减速箱顶端中心伸出，采用偏心出轴的布局适配多数轻载传动工位。做设备布局时首先要确认外轮廓边界：整机为两段阶梯圆柱结构，上部减速箱直径小于下部电机机壳，轴向总长度需要同时计入输出轴伸出长度、减速箱厚度、电机筒体长度以及底部接线端子的占用空间，不能只按筒体直径画安装包络。底部供电端子为两个插片式接线脚，从电机端盖侧面向外伸出，布线时要给端子插拔、导线弯折预留操作空间，避免端子和安装板、相邻机架发生硬干涉。

从实际用途看，该类减速电机常用于小型输送辊道、智能售卖机出货机构、电动窗帘、小型转盘、阀门驱动、教具平台、家用小电器以及低功率工装夹具。它的核心价值不是追求高转速，而是通过齿轮箱把直流电机的高转速降低，同时放大输出扭矩，让负载端能够以较低速度获得更稳定的驱动力。选型和结构校核时，要关注输出轴的轴径、伸出长度、键或扁位形式，因为外部联轴器、同步带轮、摇臂或滚轮都要直接装在这根轴上；轴端承受径向力时，还要校核悬臂长度，避免带轮或链轮离减速箱端面过远，给输出轴承造成额外弯矩。

齿轮箱部分采用封闭圆柱壳体，内部通常布置多级平行齿轮减速副。工程师在建模或拆件时，应把减速箱视为独立功能模块：上端盖承担输出轴定位，箱体容纳齿轮啮合空间，下端与电机前盖配合定位。电机本体则提供原始旋转动力，机壳表面保留铭牌区域和批次标识位置，这些细节在整机外观建模、装配评审和售后识别中都有实际意义。筒体侧面的标识区不需要参与受力，但在工业设计出图时应保留平面贴标位置，避免加强筋、卡扣或安装支架压到铭牌面。

安装思路上，这类电机多依靠减速箱前端面或圆柱外圆进行固定，常见方式包括抱箍固定、法兰支架固定、L型安装座固定以及前盖螺钉固定。若设备振动较明显，不宜只靠输出轴连接来承受整机重量，应让支架承担电机自重，并使输出轴与被驱动轴保持良好同轴。皮带传动场合要预留张紧调节量；齿轮或联轴器直连场合则要控制偏心和角度偏差。对于需要频繁正反转的工位，还要考虑减速齿轮侧隙对定位重复精度的影响，不能把普通减速电机当作高精度伺服转台使用。

三维结构处理时，可按输出轴、减速箱上盖、齿轮箱壳体、电机机壳、后端盖、接线端子几个层级拆分，既方便表达装配关系，也便于后续做干涉检查。外形虽然看似简单，但工程上不能忽略圆角、接缝、端子开口、轴肩和安装孔位这些细节：轴肩决定零件轴向定位，壳体接缝反映内部组件装配顺序，端子开口关系到电气安全距离。把这些结构建准确后，模型才能真正用于设备布置、支架设计、运动空间校核和维护拆装评估，而不是仅作为外观展示件。
