NEMA34规格4.5N.m简易伺服电机三维结构

在自动化设备的传动选型环节中，NEMA34规格的简易伺服电机一直是中低负载点位运动场景的核心执行部件，这款4.5N.m输出扭矩的机型，刚好覆盖了大部分桌面级自动化设备、小型输送机构、单轴模组驱动的扭矩需求区间。从实际工程应用来看，这类简易伺服区别于开环步进电机的丢步问题，又比高端闭环伺服的成本更可控，常被用在3C产品装配工位的短距离往复驱动、小型包装设备的送料辊驱动、非标检测设备的载台平移机构上，适配的负载惯量范围较宽，不需要搭配过高减速比的行星减速机就能满足大部分中低速运动的精度要求。

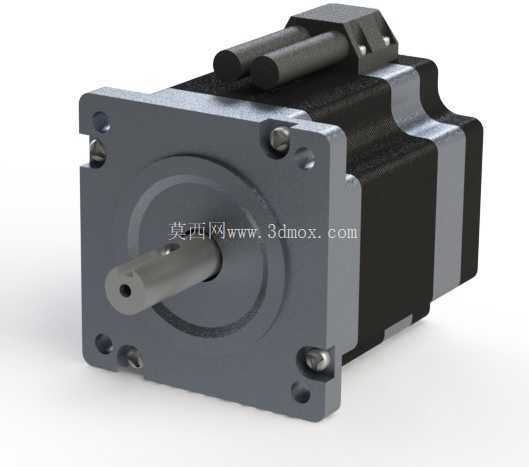

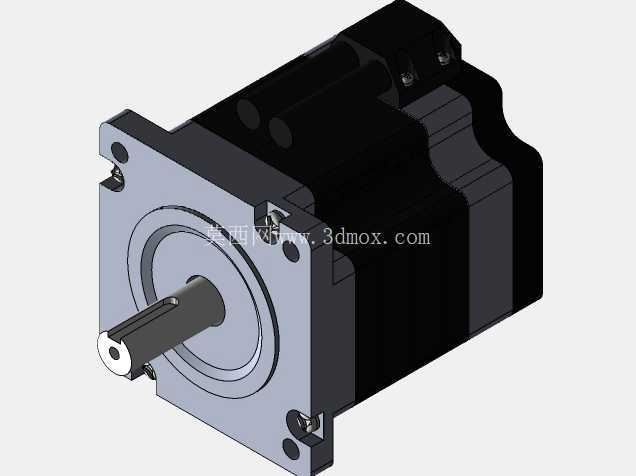

从结构设计的角度拆解这款电机的三维模型，首先能看到前端法兰采用标准NEMA34安装尺寸，机架边长为86mm，这个安装边界是行业通用的互换尺寸，不管是替换同规格的开环步进电机，还是适配市面上现成的电机安装座、同步轮传动座，都不需要额外修改安装孔位，法兰端面上的四个安装沉孔位置度公差在建模时严格遵循行业通用标准，能保证实际装配时不会出现孔位错位的问题。电机本体的轴向长度为103mm，这个尺寸在选型时需要重点核算安装空间的轴向余量，尤其是在多轴并排安装的场景下，要预留出后端编码器接线以及动力线出线的弯折空间，模型里还原了电机尾部的出线座结构，两个平行的出线防护套对应动力线与编码器线的走线路径，实际布线时可以根据设备内部走线方向调整线缆弯折角度，避免线缆与周边运动部件产生干涉。

输出轴部分的直径为14mm，轴端加工有平面键槽以及中心定位孔，这个结构细节在建模时做了精准还原，实际装配时，不管是搭配同步轮、联轴器还是行星减速机输入端，都能通过键连接传递额定扭矩，不会出现轴连接打滑的问题，轴伸长度的设计也刚好匹配标准件的锁紧尺寸，不需要额外对输出轴进行二次加工。电机本体的外壳采用方形叠片结构加端盖锁紧的设计，外壳的散热筋结构在模型里做了简化处理，但保留了核心的外形轮廓，能满足整机装配干涉检查的需求，端盖上的固定螺丝位置、轴承室的凸台结构都按照实际量产机型的尺寸做了还原，在做设备整体三维装配时，可以直接调用这个模型进行安装位的校验，不需要再反复核对二维图纸的尺寸链。

在做设备结构设计时，这类伺服电机的安装边界校核是非常重要的环节，除了法兰安装孔的位置、轴伸尺寸之外，还要考虑电机运行时的散热空间，模型里的电机本体外径与安装法兰的尺寸差，刚好对应外壳的叠片厚度，在布局时要在电机周边预留至少5mm的空气流通间隙，避免长时间运行时热量堆积影响输出扭矩。另外，这款简易伺服的后端编码器部分没有做突出的外置结构，整体尾部轮廓平整，在一些安装空间紧凑的场景下，可以将电机尾部贴近设备内壁安装，只要预留出线缆的弯折半径即可，相比同扭矩的其他品牌伺服，轴向尺寸更紧凑，能有效缩小设备的整体体积。

从建模细节来看，这个模型还原了电机所有的外部装配特征，包括法兰端的定位止口、输出轴的倒角、端盖螺丝的沉头结构、尾部出线座的安装卡扣，这些细节在做整机装配的干涉检查时非常实用，比如在设计电机防护罩的时候，可以直接根据模型的外轮廓生成防护罩的内腔尺寸，不需要反复测量实物；在设计电机安装板的时候，可以直接提取法兰面的安装孔位进行草图绘制，减少尺寸核对的出错概率。对于做非标自动化设计的工程师来说，这类标准规格的伺服电机模型不需要自己从零建模，直接调用就能大幅缩短设计周期，而且模型的尺寸精度足够满足工程设计的需求，不会出现装配时尺寸不符的问题。

在实际选型搭配时，这款4.5N.m的简易伺服可以适配导程5mm的滚珠丝杆，驱动10kg以内的负载做0.2m/s以内的直线运动，重复定位精度可以控制在0.05mm以内，完全满足大部分非标设备的运动精度要求；如果搭配3:1的同步轮传动，也可以用来驱动小型皮带输送线，运行时的震动比开环步进电机更小，低速运行时不会出现明显的共振区，适合用在对运行平稳性有一定要求的检测、搬运工位。建模时特意保留了电机外壳的方形轮廓特征，方便工程师在做布局时快速识别电机的安装方向，尤其是在多电机并排安装的场景下，可以直接通过方形轮廓判断电机之间的最小安装间距，避免出现电机外壳互相干涉的问题。
