直列布局汽车DOHC双顶置凸轮轴发动机

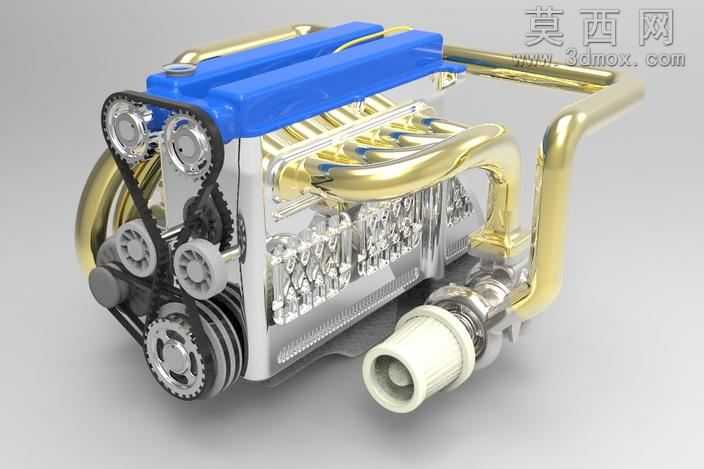

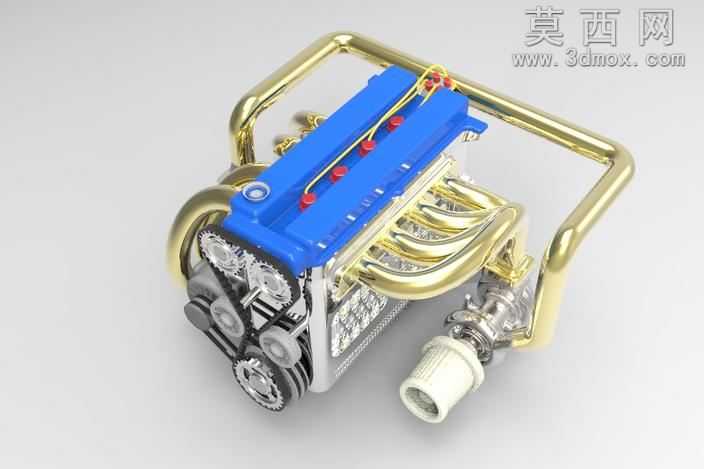

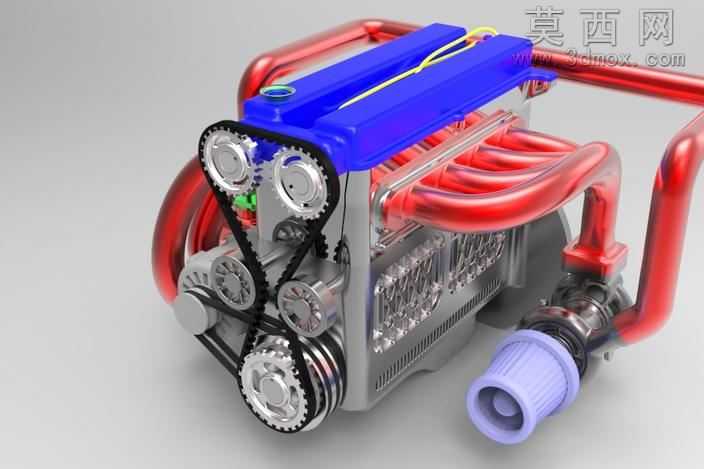

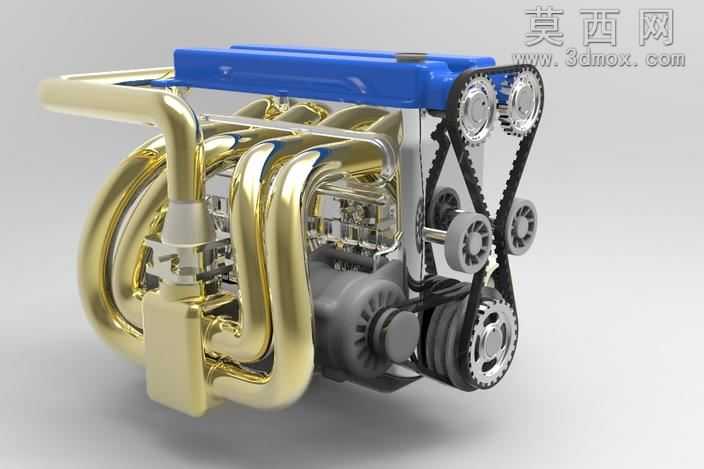

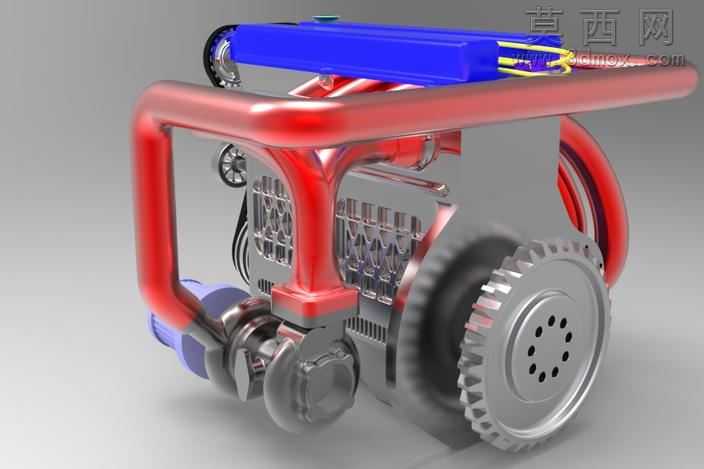

本作品为汽车DOHC双顶置凸轮轴发动机的三维建模作品，建模阶段围绕直列多缸发动机的核心机械逻辑展开，完整还原了配气机构、曲柄连杆机构、进排气系统与外围传动组件的结构关系。建模过程中优先梳理正时传动的运动逻辑，对正时带轮、张紧轮、凸轮轴正时齿轮的啮合关系做了精准的对位约束，确保各轮系的传动比与实际DOHC发动机的正时匹配逻辑一致，避免出现配气相位错位的结构问题。缸体部分采用分层建模思路，先搭建整体缸体的基体轮廓，再逐一加工出气缸腔、冷却水道、润滑油道的预留结构，同时对缸盖部分的进排气门座、凸轮轴安装位、火花塞安装孔做了细节还原，清晰呈现DOHC结构中两根凸轮轴分别控制进排气门的布局特征。进排气系统部分，抛光金属质感的进气歧管采用曲面扫掠建模完成，精准还原了歧管的等长走向设计，保证各气缸进气路径的结构一致性，排气侧管路同样遵循流体走向的逻辑做了顺滑曲面处理，避免出现生硬的结构转折。外围附件部分，前端的皮带轮组、发电机预留位、启动机接口都做了对应结构还原，输出端的连接法兰结构也按照动力输出的装配逻辑做了匹配设计。材质渲染阶段，针对不同部件的实际材质做了区分：气门室盖采用亮蓝色工程塑料质感，调整了适当的粗糙度与反光度还原塑料覆盖件的视觉特征；缸体主体采用哑光铸铝材质，添加细微的颗粒质感还原铸造金属的表面肌理；进排气歧管、正时齿轮等金属部件采用抛光金属材质，调整金属反射强度与环境贴图的映射参数，呈现出光亮金属的折射与反射效果；正时皮带、密封件等橡胶部件采用哑光黑色橡胶材质，添加细微的纹理质感还原橡胶件的表面特征；输出端连接套采用米白色工程塑料材质，调整半哑光的反光参数还原塑料连接件的视觉效果。设计思路上以概念化展示为核心，在保证核心机械结构准确的前提下，对部分非核心细节做了简化处理，突出DOHC发动机的配气结构、缸体布局与进排气走向的核心特征，整体模型结构清晰，各部件装配关系明确，能够直观展现直列DOHC汽车发动机的整体构造与机械逻辑，可用于发动机结构原理展示、动力总成布局参考等场景。
