斯特林发动机2-90M结构展示模型

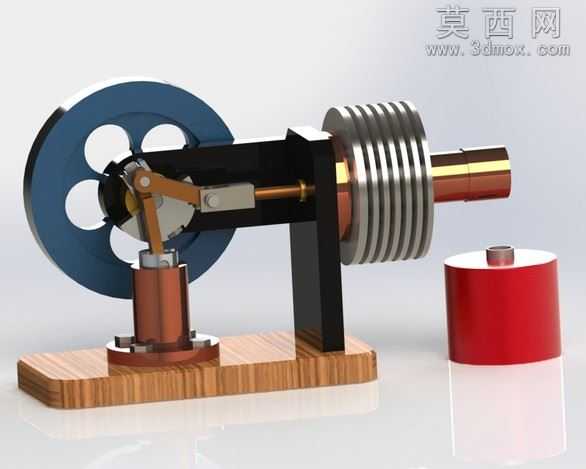

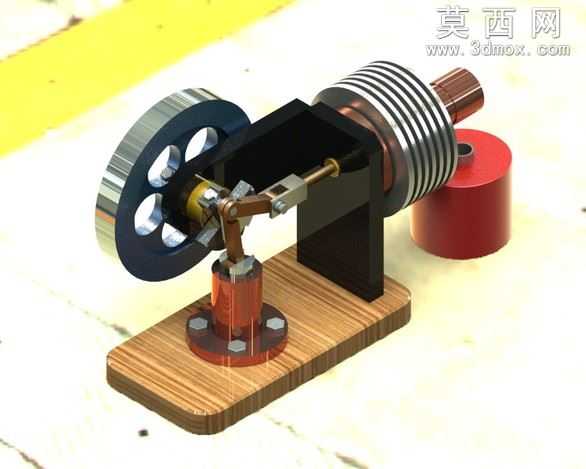

本作品为斯特林发动机2-90M的三维建模作品，建模过程中严格遵循真实斯特林发动机的工作原理与结构比例进行还原，首先在三维软件中完成整体装配基准的搭建，以木质底座为装配基准面，依次完成支撑立柱、动力气缸、置换气缸、飞轮组件、曲柄连杆机构、加热冷却组件的零件建模与装配约束。零件建模阶段，针对飞轮的辐条镂空结构，采用草图绘制轮廓后拉伸切除的方式完成，保证辐条的对称分布与结构强度还原；针对置换气缸外侧的散热鳍片结构，采用螺旋扫描加阵列的方式完成，精准还原鳍片的间距与厚度参数，匹配真实散热结构的设计逻辑；针对曲柄连杆机构，严格按照曲柄半径、连杆长度的传动比参数进行建模，添加同轴心、重合等装配约束，保证机构运动时无干涉，可顺畅完成圆周运动与直线往复运动的转换。材质与渲染阶段，为木质底座赋予带有清晰木纹纹理的哑光木质材质，还原实木底座的温润质感；为金属结构件分别赋予不同的金属材质，支撑结构采用磨砂黑色金属材质，气缸、连杆、传动轴采用抛光铜质与亮面钢材材质，飞轮采用哑光深蓝色金属漆材质，加热缸体采用亮面红色金属材质，通过材质区分清晰展现不同部件的功能分区；渲染时采用柔和的工作室布光，添加适当的环境反射与阴影效果，突出各部件的结构轮廓与材质质感，让整体模型的视觉效果贴近真实物理样机。设计思路上，该模型在还原真实斯特林发动机核心工作结构的基础上，对非核心的细小零件做了适度简化，既保证了结构原理展示的准确性，也让整体装配逻辑清晰易懂，可直观展示斯特林发动机通过气缸内工质受热膨胀、遇冷压缩实现循环做功的工作过程，清晰呈现外燃机的动力传递路径，适合用于机械原理教学、结构展示等场景，模型的各零件间装配关系明确，可直接用于运动仿真，验证斯特林循环的运动逻辑。
