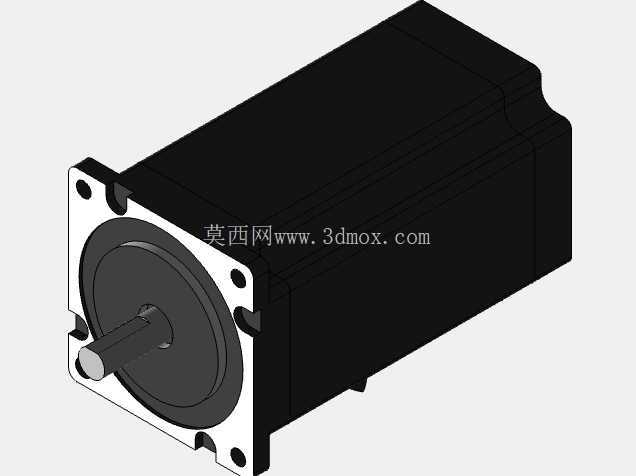

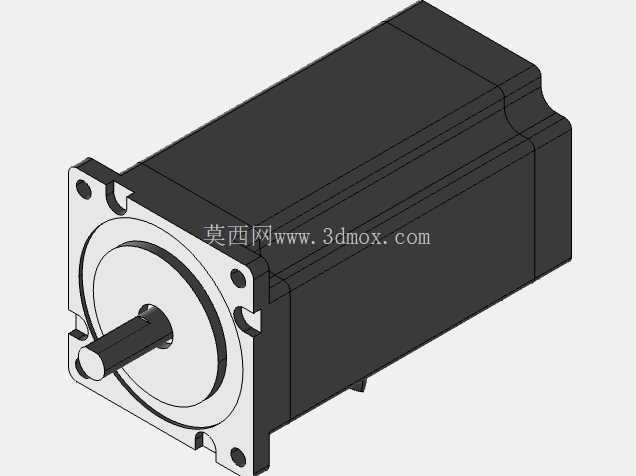

雷赛573HBM20闭环步进电机三维结构

这款雷赛573HBM20闭环三相步进电机的三维结构，完整还原了Nema23规格电机的实际安装与外形特征，在数控雕刻、小型自动化输送、桌面级加工设备的结构设计选型环节，这类模型能直接用于装配干涉校验、安装空间预留的前置校核工作，避免选型阶段反复核对二维图纸的尺寸误差。从实际应用场景来看，该款电机常被用于小型激光雕刻机的进给轴驱动、3D打印设备的运动轴动力输出、桌面型点胶机的位移传动，也可适配小型皮带输送线的主动辊驱动，在对低速扭矩输出、位置精度有一定要求，又不需要过高成本伺服方案的工位上，这类闭环步进是兼顾成本与性能的常见选择。

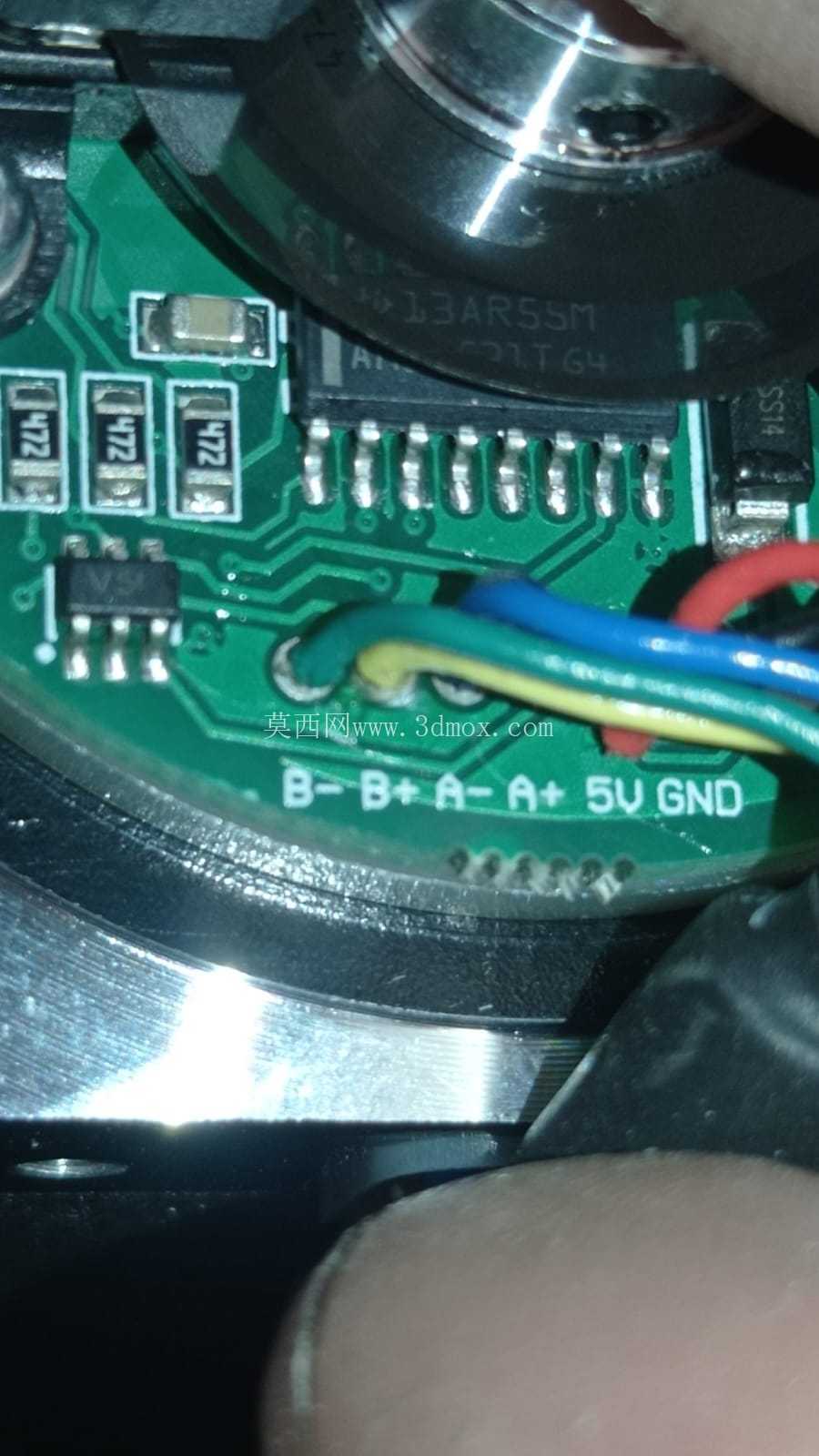

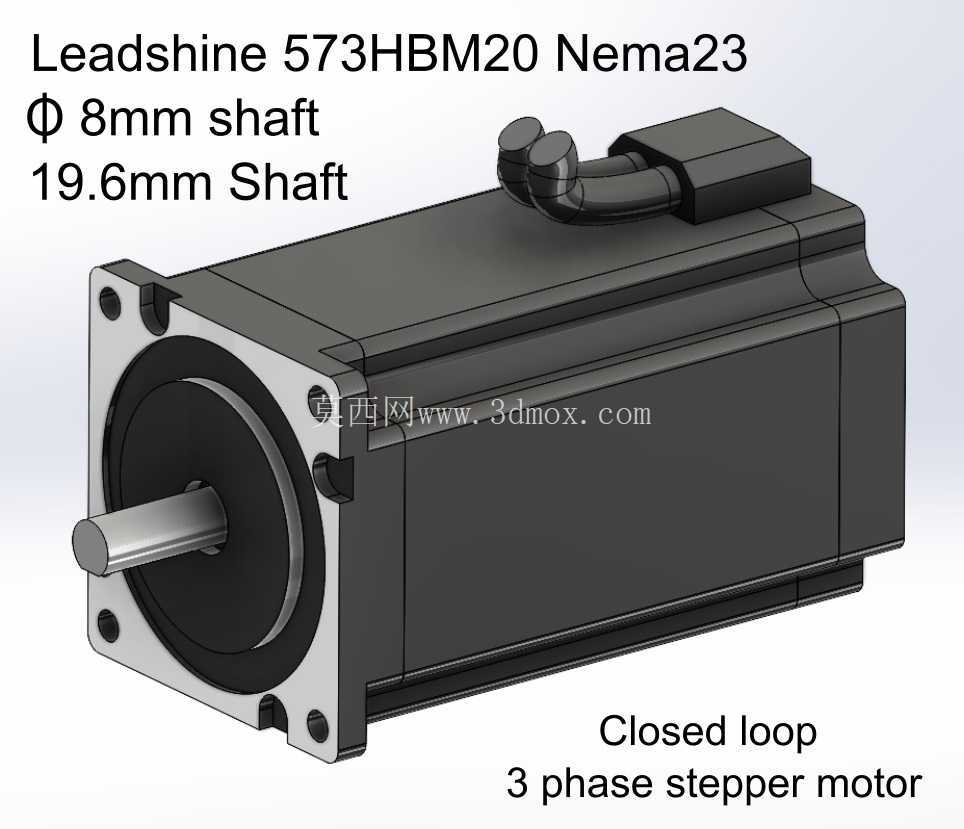

从功能特性层面看，该电机属于闭环控制的三相步进结构，后端集成编码器反馈模块，能实时反馈转子位置，避免开环步进常见的丢步问题，实际运行中即使出现负载瞬时波动，也能通过反馈信号调整输出扭矩，保证位置控制精度；轴端采用双规格适配设计，既保留了Φ8mm的标准输出轴段，也兼容19.6mm的轴段安装需求，可适配不同孔径的同步轮、联轴器，不需要额外加工轴套就能匹配常见的传动连接件。电机本体采用方形安装法兰设计，法兰端的四个安装孔位完全符合Nema23的标准安装尺寸，安装孔中心距、轴伸长度、机身总长的边界尺寸都在模型中做了精准还原，结构设计人员在做设备布局时，可以直接将模型导入装配体，核对电机与安装座、传动件、周边钣金护罩的间隙，避免实际装配时出现电机与周边结构干涉、轴伸长度不足或过长导致联轴器顶死的问题。

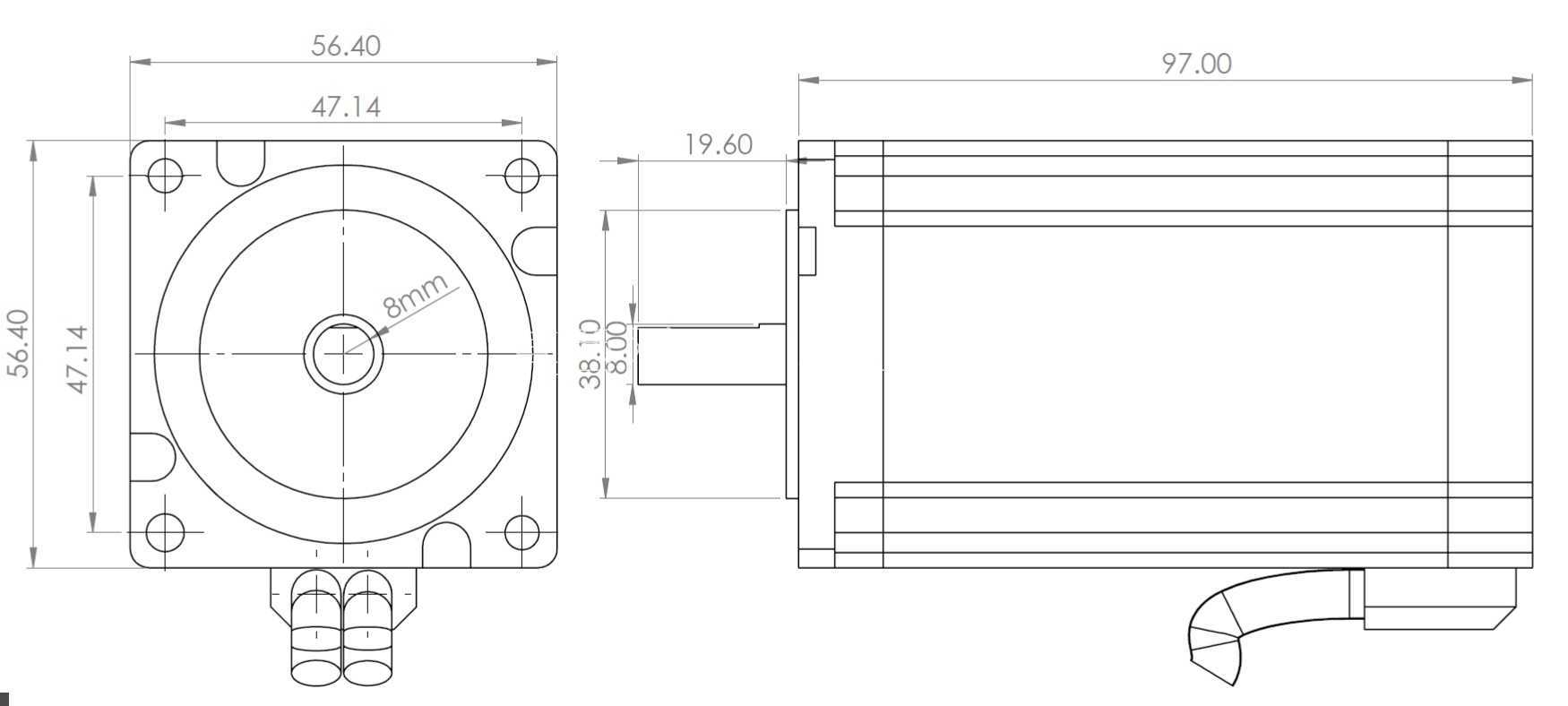

设计思路上，模型还原了电机本体的散热筋结构，机身侧面的凸起筋条既对应实际产品的散热结构，也能在建模时帮助设计人员识别电机的安装方向，后端的编码器出线座做了独立的结构还原，出线方向、接头尺寸都和实物一致，在做设备走线布局时，可以提前规划线缆的弯曲半径，避免出线位置被其他结构挤压导致线缆磨损。从安装边界来看，电机的方形法兰边长为57mm，属于标准57机座规格，法兰安装孔为通孔设计，可从前端直接穿入螺丝固定在安装板上，输出轴的轴伸长度、键槽尺寸都做了等比例还原，设计人员在选配联轴器、同步轮时，可以直接从模型中测量轴径、轴长参数，不需要反复查阅产品手册。另外模型还原了电机后端编码器的凸起结构，在做设备后部空间预留时，要注意该部分的尺寸，避免安装板距离电机后端过近，挤压编码器模块或者出线接头。

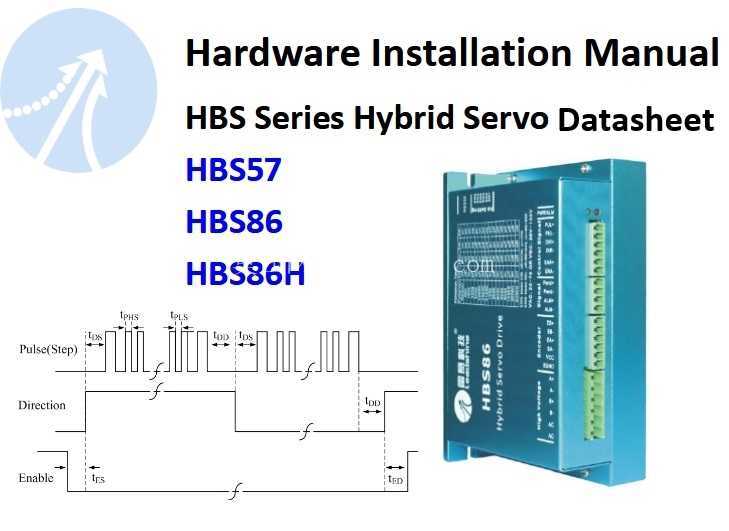

在实际设备调试场景中，这类闭环步进电机可直接适配对应的驱动模块，不需要额外做复杂的参数匹配，就能实现步进方向信号的稳定响应，模型中还原的电机本体重量分布特征，也能帮助设计人员在做运动轴负载惯量匹配时，提前核算电机自身转动惯量对传动系统的影响，尤其是在做高速往复运动的工位设计时，准确的电机外形与质量分布参数，能帮助优化运动加速度参数，减少运行过程中的振动问题。对于做小型自动化设备改型的工程师来说，这类精准的电机模型可以直接替换原有装配体中的电机模型，快速完成不同型号电机的适配校验，不需要从零开始建模，大幅缩短结构设计阶段的选型校核周期。
