适配50-80mm管径二氧化碳激光管支撑座

　　在中小功率CO2激光加工设备的装配调试环节，激光管的固定支撑一直是影响光路稳定性的关键细节，不少从业者在组装雕刻机、切割机时都遇到过管径适配差、固定后应力集中导致管体碎裂、长期使用后支撑位偏移造成光路跑偏的问题，这款支撑结构正是针对这类现场痛点完成的结构设计。从实际使用场景来看，这类支撑座主要应用于幅面在600mm400mm到1300mm900mm区间的台式CO2激光加工设备，覆盖广告亚克力切割、竹木工艺品雕刻、皮革布料裁切等常见加工场景，这类设备普遍采用长度在1200mm到1600mm之间、管径50-80mm的玻璃激光管，玻璃材质本身抗径向挤压能力差，传统的环形抱箍如果锁紧力度控制不当，很容易在设备运输或者长期运行振动下出现管体开裂的问题，同时不同厂商生产的激光管管径存在±3mm的公差，单一尺寸的固定支撑很难做到通配。

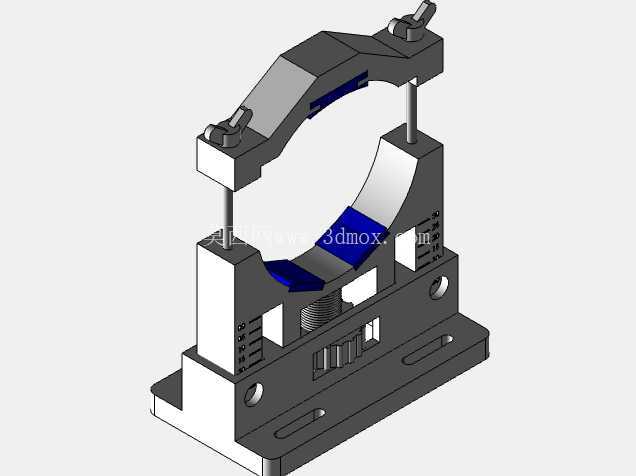

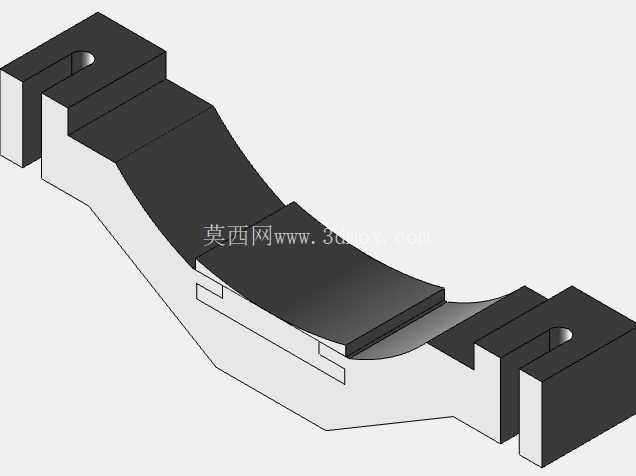

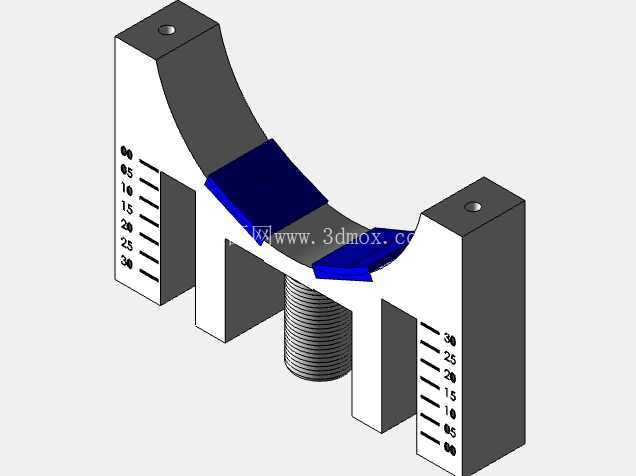

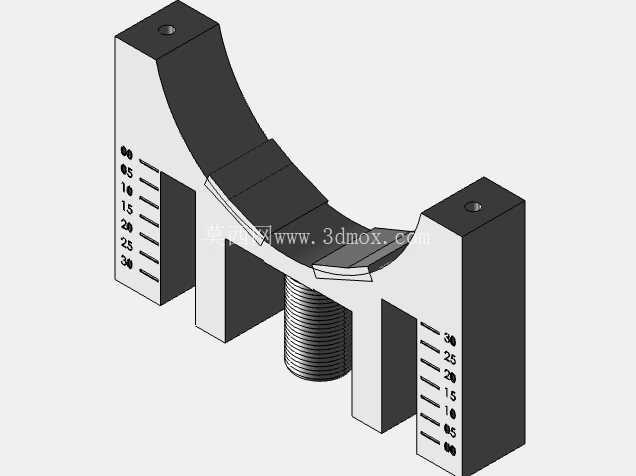

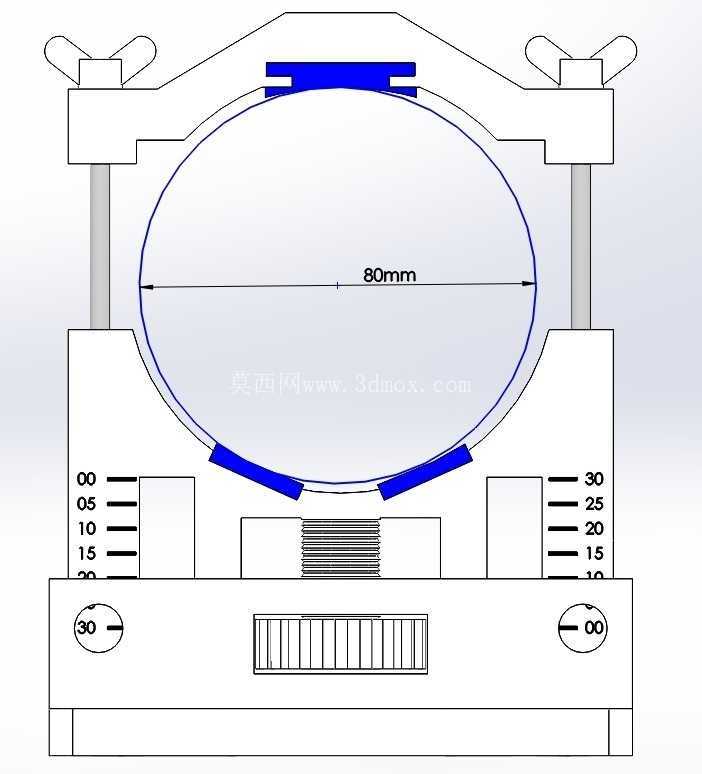

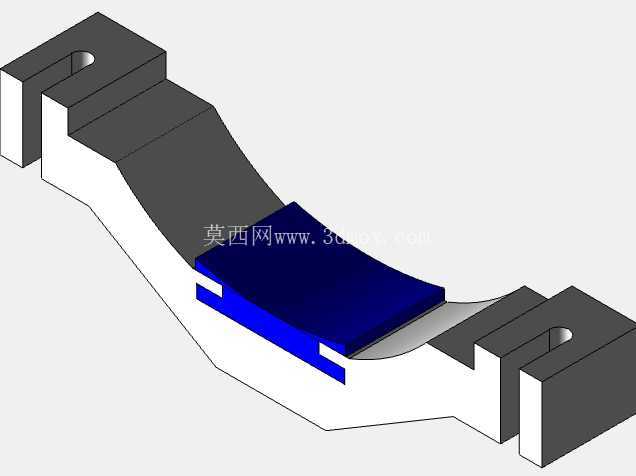

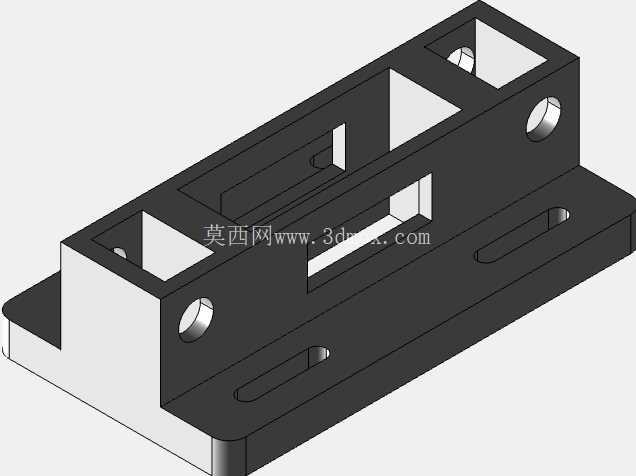

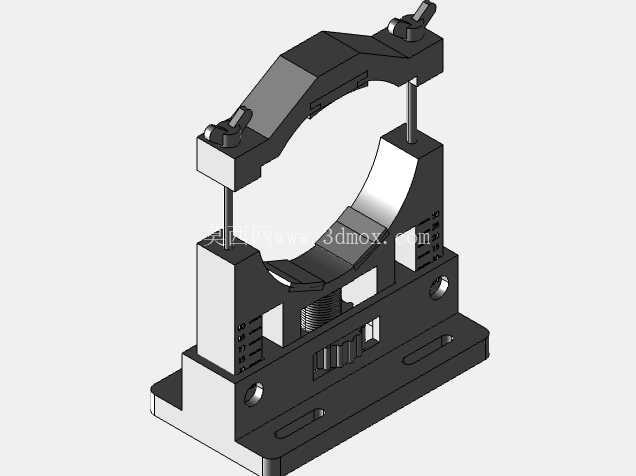

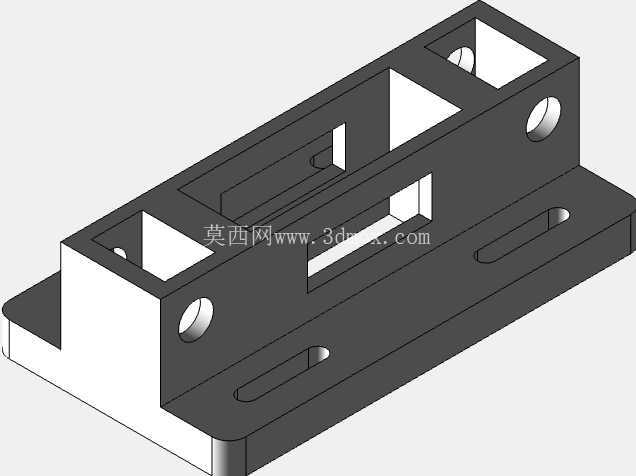

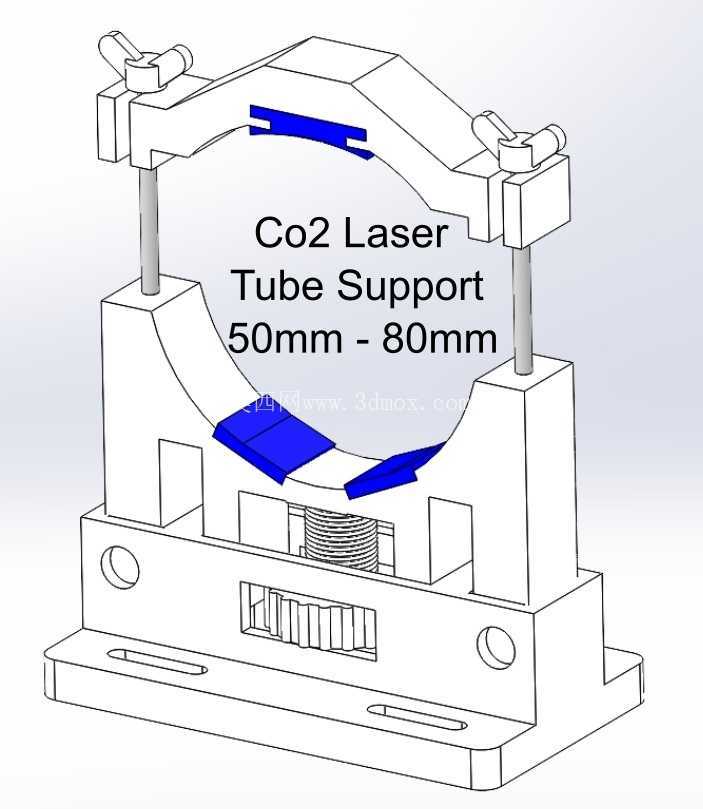

　　这款支撑结构在设计时放弃了传统全包围抱箍的思路，采用下半承托+上侧压持的固定逻辑，下半部分设置了适配圆弧曲面的承托块，接触位置预留了软性缓冲垫的安装槽，避免硬质结构直接接触玻璃管表面，承托曲面的弧度做了变径适配处理，能够覆盖50mm到80mm之间的所有常规管径，不需要针对不同管径更换支撑块。上侧的压持结构采用两根带蝶形旋钮的可调立柱，压块同样做了圆弧过渡处理，锁紧时不需要借助额外工具，徒手旋转旋钮即可调整压持力度，更换激光管时只需要松开两侧旋钮，抬起上压块就能直接抽出管体，不需要拆解整个支撑结构，大幅缩短设备维护时的换管时间。底座部分采用一体化的安装底板，底板上开设了两条平行的长条形安装腰孔，腰孔的长度预留了20mm的前后调整余量，安装时可以根据激光管的实际长度、光路的同轴度要求微调支撑座的固定位置，不需要在设备机架上重新钻孔，适配不同厂商生产的铝型材或者钢板焊接机架。支撑座的中部设置了高度微调结构，通过底部的调节螺杆可以带动承托块上下移动，调整范围覆盖15mm的高度差，在光路校准环节，可以通过微调两个支撑座的高度，让激光管的出光口与反射镜的中心保持同轴，避免出现光路偏斜导致的加工功率不足、光斑变形问题。

　　结构的受力设计上，两侧的支撑立柱采用加厚的矩形截面结构，避免长期锁紧后出现立柱向外倾斜的问题，承托块下方设置了导向滑槽，微调高度时不会出现左右偏移，保证支撑的同轴度。从安装边界来看，整个支撑座的底板长度为120mm，宽度为60mm，安装时只需要在机架平面预留130mm*70mm的平整安装空间即可，两个支撑座配合使用时，建议的支撑间距为激光管总长度的1/4和3/4位置，避开激光管的高压接线端和出光端，避免支撑位置干涉接线或者光路。实际装配时需要注意，承托块和上压块与激光管接触的位置必须粘贴3mm厚的硅橡胶缓冲垫，消除加工振动带来的硬接触应力，锁紧上压块时以激光管无法手动转动、且不会出现管体挤压变形为度，避免过度锁紧造成玻璃管破损。

　　这类支撑结构除了适配常规的玻璃CO2激光管，也可以用于同管径的其他圆柱形工业管件的水平支撑，只要安装平面平整、载荷在结构承重范围内，都可以通过调整压块位置实现稳定固定，结构本身没有易损件，除了缓冲垫长期使用老化后需要更换，金属结构部分可以长期重复使用，在DIY激光设备、老旧激光设备支撑件更换场景下都有很好的适配性。建模过程中所有配合面都预留了0.2mm的装配间隙，3D打印或者机加工制作时不需要二次修配就能完成组装，腰孔的尺寸适配M6的内六角螺丝，和常规工业铝型材的安装螺丝规格通用，不需要单独采购特殊规格的紧固件。
