130瓦二氧化碳激光管适配结构设计

在非金属材料加工领域，二氧化碳激光切割设备的核心能量输出部件直接决定了整机的加工稳定性与切割精度，本次设计的130瓦功率级二氧化碳激光管适配结构，主要面向DIY改装、小型工业激光切割机的核心部件替换与整机搭建场景，可覆盖亚克力、薄木板、皮革、织物等常见非金属材料的切割、雕刻加工需求，适配中小加工门店、个人创客工作室、教学实训平台等多种使用场景。

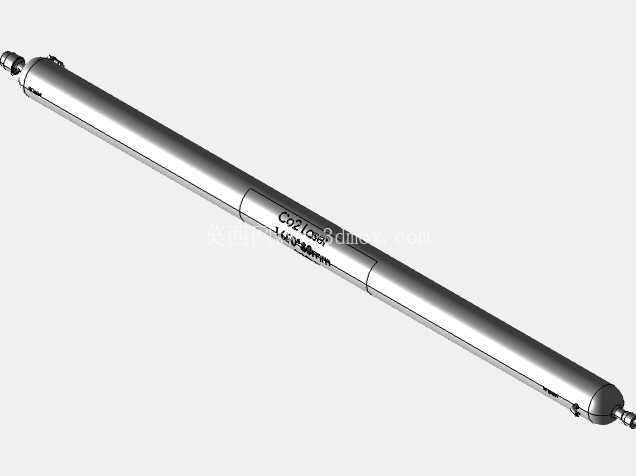

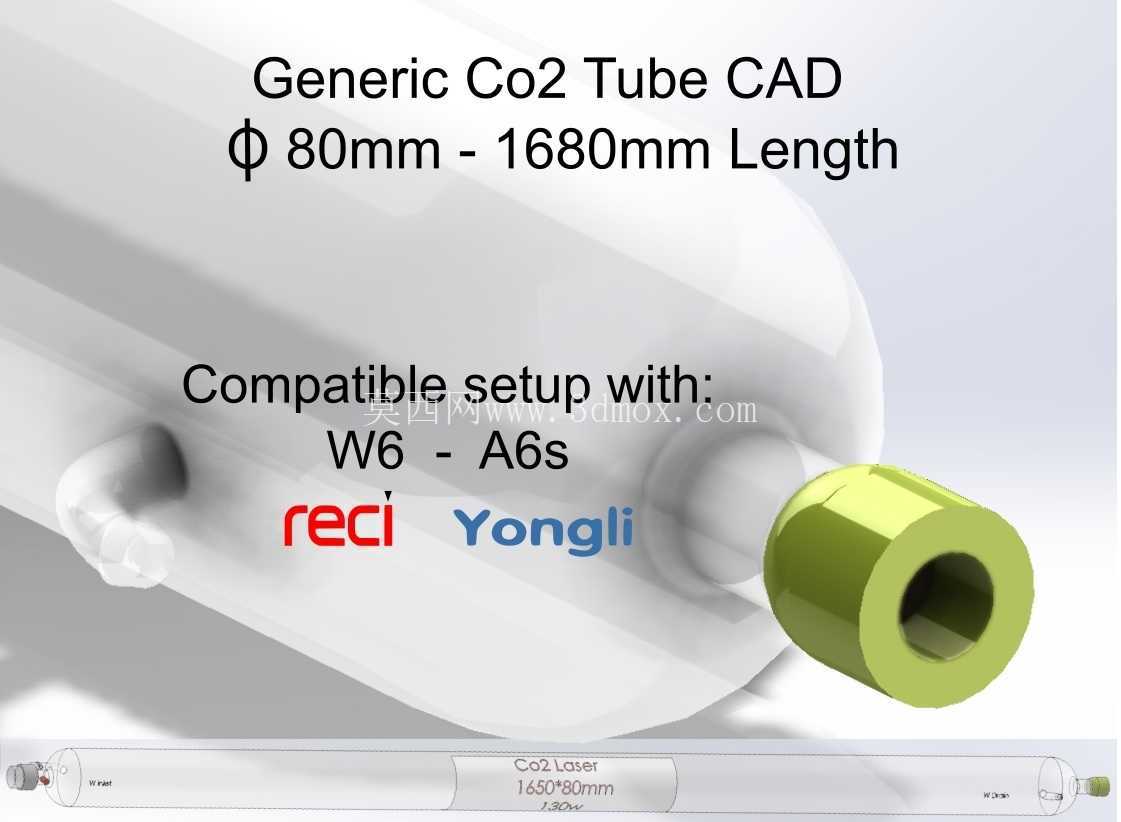

从实际设备运行的需求出发，该激光管结构设计首先明确了核心安装边界参数，管身主体直径为80mm，总长度为1680mm，这一尺寸参数在设计时充分考虑了市面主流同功率激光管的安装位兼容性，可直接适配Reci W6型号激光管的安装腔体，同时也可兼容永利A6s激光管的装配需求——后者相较于W6管身长度长30mm，但管径保持一致，因此在设计安装固定结构时，特意将管身支撑座的轴向调节余量预留了40mm，无需额外改动机架安装孔位即可完成两种主流品牌同功率激光管的替换装配，大幅降低了设备改装与部件替换的结构改造成本。

设计过程中，首先围绕激光管的工作特性做了结构适配考量：二氧化碳激光管属于玻璃材质的脆性部件，工作过程中会产生一定的热量，同时管身需要保持水平同轴状态才能保证输出激光的光路准直，因此在支撑结构的设计上，采用了三点式柔性支撑方案，避免刚性夹持导致玻璃管身受应力破裂，同时支撑位选用耐温硅胶材质作为缓冲垫层，既可以吸收设备运行过程中产生的微振动，避免光路偏移，也可以耐受管身工作时产生的温升，防止长期使用后支撑材料老化变形。

在输出端的结构设计上，重点考虑了激光输出窗口的同轴度定位，输出端金属连接头的内孔与管身放电腔的同轴度公差控制在0.05mm以内，保证激光输出时不会打到连接头内壁造成功率损耗，同时连接头的端面预留了标准的水冷管路接口与电极接线位，接口尺寸与市面主流激光电源、水冷机的管路接头完全匹配，无需额外加工转接头即可完成管路与电路的连接。

从实际装配的角度出发，该结构设计在管身的高压端也做了对应的安全防护结构预留，高压接线端周围设计了绝缘挡边，可避免高压端与设备金属机架之间出现爬电、打火现象，提升设备运行的安全性。同时整个管身的安装基准面与激光切割机的光路基准面保持平行，安装完成后仅需小幅调整反射镜角度即可完成光路校准，大幅缩短了设备组装与部件更换后的调试周期。

在实际应用中，该功率等级的激光管可实现最大20mm厚度亚克力的切割，以及0.1mm精度的表面雕刻加工，稳定输出功率可维持在110W以上，满足绝大多数中小幅面激光切割机的加工需求。设计时也充分考虑了不同机架的安装兼容性，支撑座的底部安装孔采用了长圆孔设计，可在一定范围内调整横向安装位置，适配不同宽度的激光切割机机架，无需在机架上重新钻孔即可完成固定。

另外，针对激光管工作时的水冷需求，整个结构的支撑位避开了管身的水冷夹层区域，不会遮挡水冷管路的布设，同时管身下方预留了足够的空间用于布设高压线缆与水冷管路，避免管线与管身直接接触造成磨损或过热。整个结构的建模过程严格按照实际加工尺寸进行，所有配合面的公差都按照机械加工的常规公差等级设定，可直接用于加工定制安装结构件，也可直接导入整机装配模型中进行干涉检查，提前规避装配过程中可能出现的结构冲突问题。
