国产200W三相ER16闭环无刷主轴结构

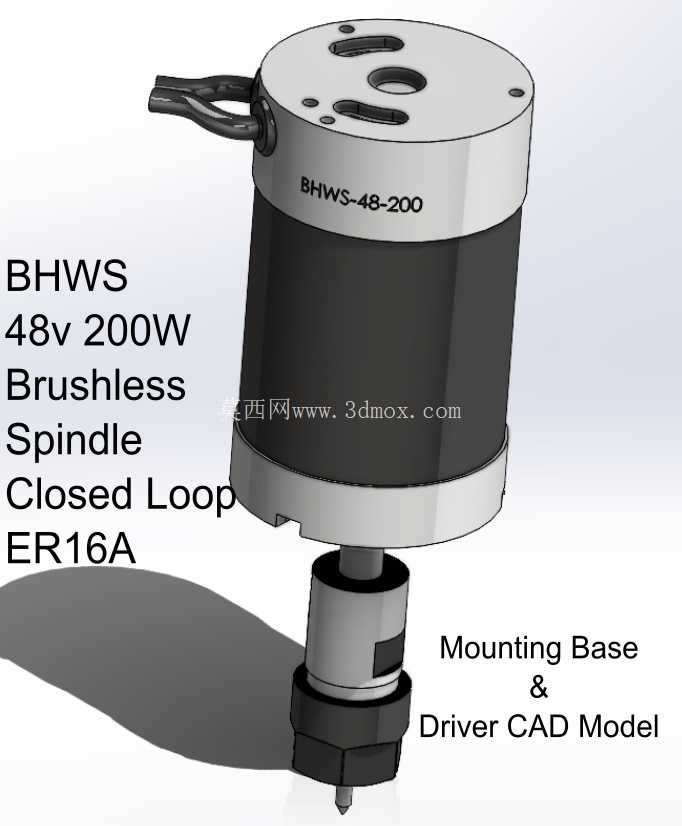

在小型桌面数控加工设备、精密雕刻作业、实验室小尺寸零件铣削加工场景中，主轴单元的动力输出稳定性、转速响应速度、振动控制水平直接决定了最终加工件的表面质量与尺寸精度，这款适配ER16夹头的200W三相无刷闭环主轴，正是针对小负载高精度加工场景的动力核心部件。从实际结构设计来看，该主轴采用圆柱形主体结构，主体外壳做了分段式设计，中段为散热包覆层，能够在持续高转速运行过程中均匀散出绕组产生的热量，避免长时间作业导致的磁钢退磁、绕组绝缘老化问题；上端盖预留了多组安装槽位，既可以通过压块配合安装座实现径向固定，也能适配法兰盘做端面锁附，安装方式灵活，能够匹配不同结构的小型设备机架布局。主轴下端的ER16A夹头安装位，是行业通用的标准接口，可夹持直径范围1-10mm的刀具，涵盖了小型雕刻、PCB铣削、软金属精加工常用的铣刀、钻头、雕刻刀规格，不需要额外做转接结构就能直接替换同接口的其他主轴部件，降低设备改造的适配成本。

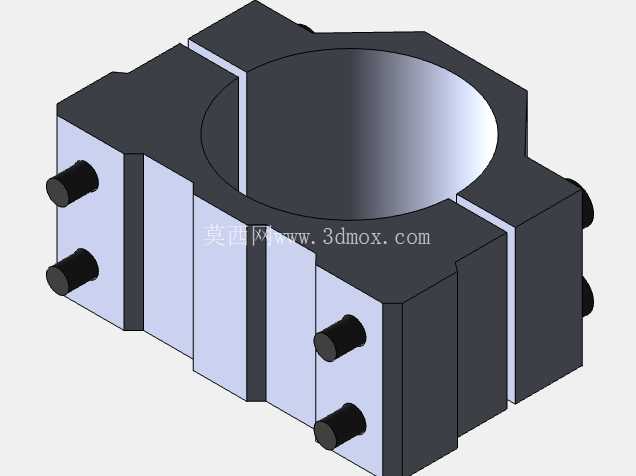

不同于普通开环无刷主轴，这款产品内置了位置传感组件，每相绕组都对应设置了位置检测单元，运行过程中能够实时反馈转子位置信号给配套驱动器，不存在开环控制常见的丢步、转速波动问题，启动过程扭矩输出平顺，从静止到额定转速的爬升速度快，遇到小负载突变时能够快速调整输出扭矩，不会出现普通有刷主轴碳刷磨损导致的转速不稳、火花干扰问题，运行过程中振动幅度低，噪音水平远低于同功率等级的碳刷主轴，适合对作业环境噪音有要求的桌面级加工场景。配套的安装底座结构做了定位止口设计，和主轴主体的下端定位轴径精准配合，安装时不需要反复调整同轴度，只要将止口对位后锁紧侧面的固定螺丝，就能保证主轴和安装座的同轴度误差控制在极小范围内，避免高速旋转时出现偏摆导致的刀具振纹、轴承异常磨损问题。

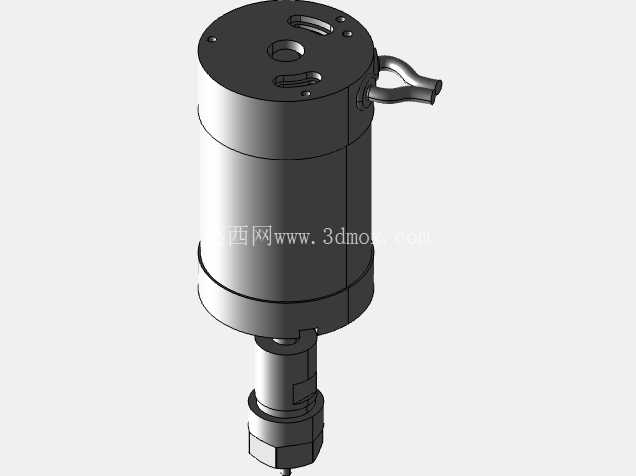

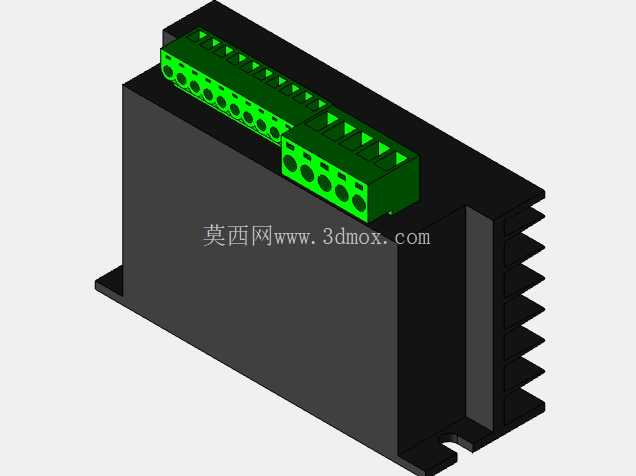

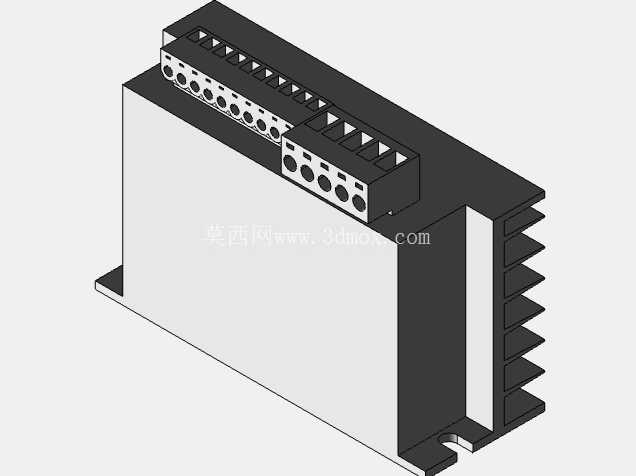

从安装边界尺寸来看，主轴主体的外径、总长度、安装座的固定孔位间距都按照实物1:1还原建模，建模过程中对所有配合面的公差带做了对应预留，比如夹头锁紧螺母的活动空间、上端出线口的线缆弯折半径、安装座和设备台面连接的螺丝沉头深度，都完全匹配实物的装配要求，结构设计人员在做小型加工设备整体布局时，可以直接调用该模型进行干涉检查，不需要反复测量实物尺寸调整机架结构，能够大幅缩短设备开发的结构设计周期。在实际选型适配过程中，需要注意该主轴的额定供电为48V，配套驱动器的输出电流参数要和主轴额定电流匹配，安装时要保证主轴轴线和工作台面的垂直度，避免加工过程中出现刀具侧磨、断刀问题；由于采用闭环控制逻辑，驱动器和主轴之间的信号连接线要做好屏蔽处理，避免周边设备的电磁信号干扰位置反馈，导致转速异常。这款主轴的应用场景不局限于小型数控雕刻机，也可以适配在小型自动点胶设备的旋转轴、精密绕线设备的动力头、小型零件去毛刺的打磨动力单元，只要安装空间尺寸匹配、负载扭矩在额定范围内，都可以通过调整驱动器参数实现适配，相比同功率等级的有刷主轴，它的无刷结构没有碳刷磨损件，后期维护成本更低，连续运行寿命更长，闭环控制的特性也让它在对转速稳定性要求高的作业场景中更具优势。建模过程中还原了主轴本体、安装底座的所有外部结构特征，包括外壳上的型号标识、出线口的防水接头结构、夹头锁紧螺母的外形细节，结构工程师在做装配仿真时，可以直接模拟主轴安装、刀具装夹、线缆走线的全流程，提前排查结构设计中可能存在的干涉问题，避免后期打样装配时出现尺寸不匹配的问题。
