双速比多级蜗轮斜齿轮减速齿轮箱结构

　　在中小功率传动场景里，这类集成蜗轮与斜齿轮传动的多级减速结构，常被用在对安装空间有严格限制、同时需要不同减速比输出的工位上，比如小型输送线的分度驱动、自动化仓储的顶升转向机构、桌面级加工设备的进给传动单元，这类场景往往不需要大扭矩冗余，但要求传动结构紧凑，能在同一个箱体内实现不同速比的动力输出，减少额外传动组件的装配成本。

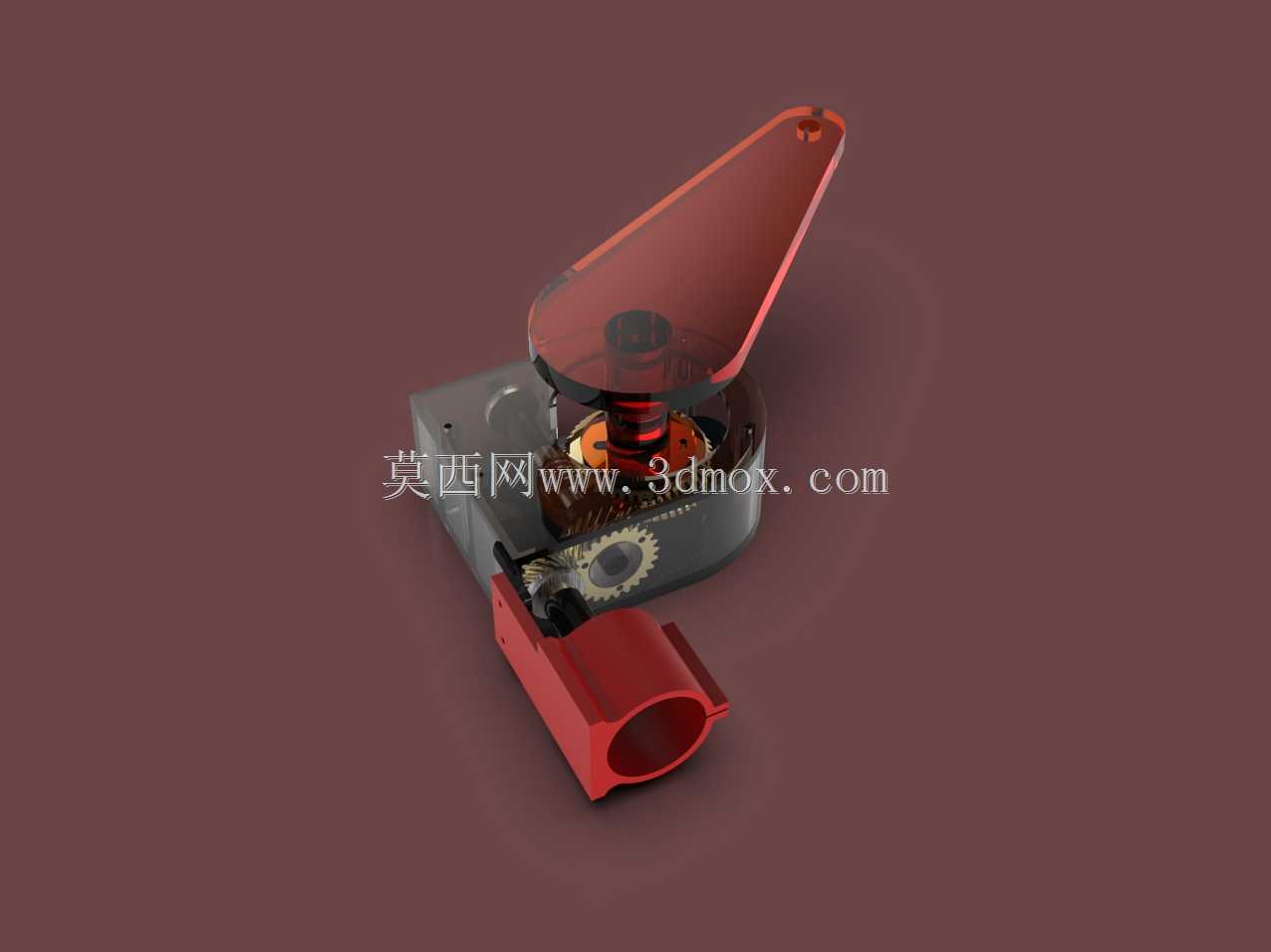

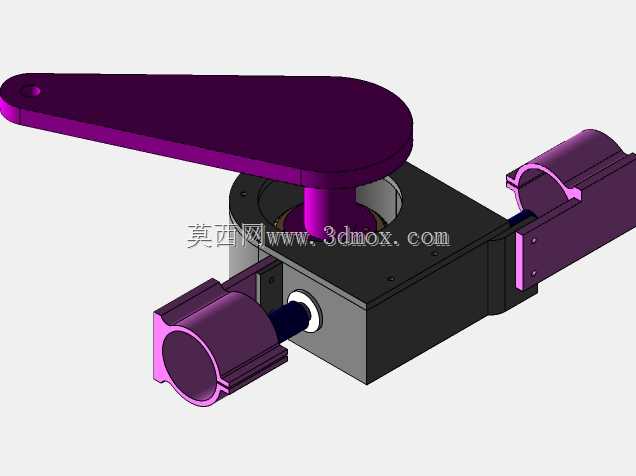

　　这套传动结构在设计时，没有采用常规单输入单输出的定速比布局，而是预留了两个输入适配位，分别对应50:1与100:1两档减速输出，同时还通过齿轮副的参数匹配，预留了1:2的增速输出适配能力，能满足同一工位上不同动作的转速需求——比如工位上的工件输送需要低转速大扭矩，而配套的清扫、定位小机构则需要更高的转速，不需要额外增设独立的驱动单元，直接从该齿轮箱取力即可，能大幅简化设备的整体传动链路。

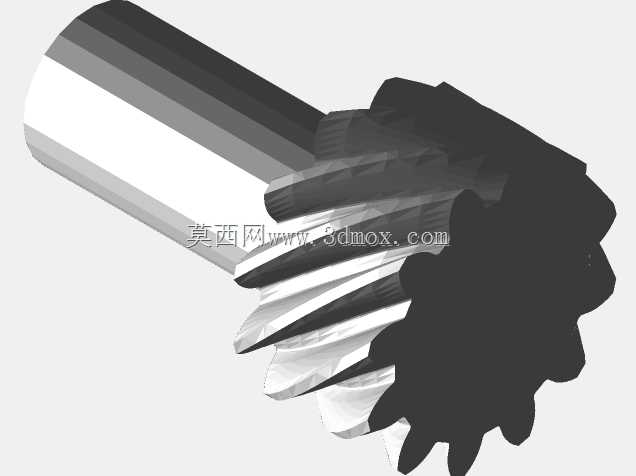

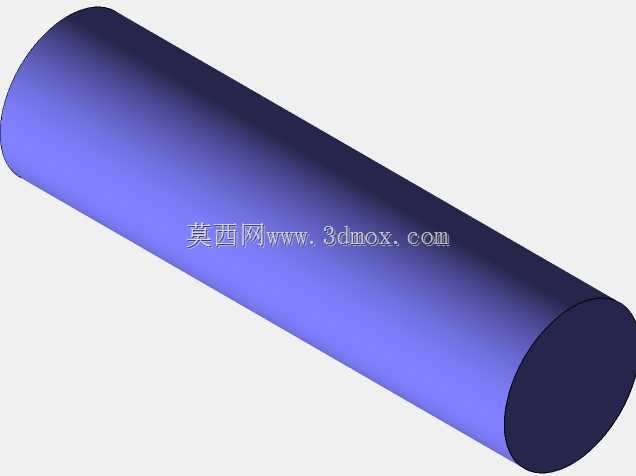

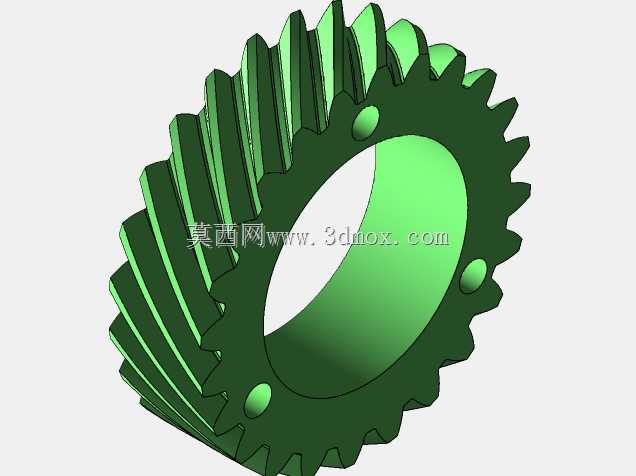

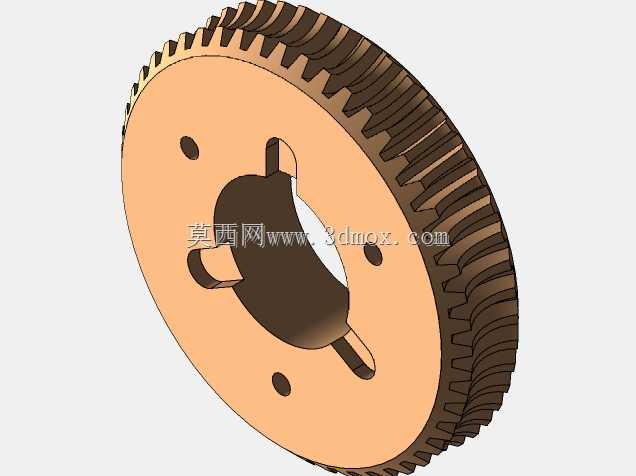

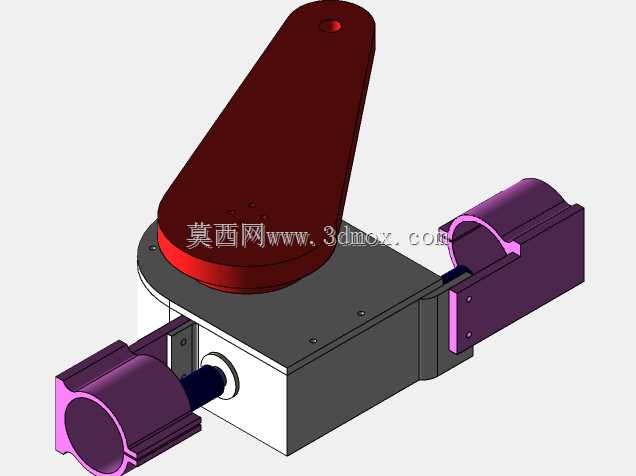

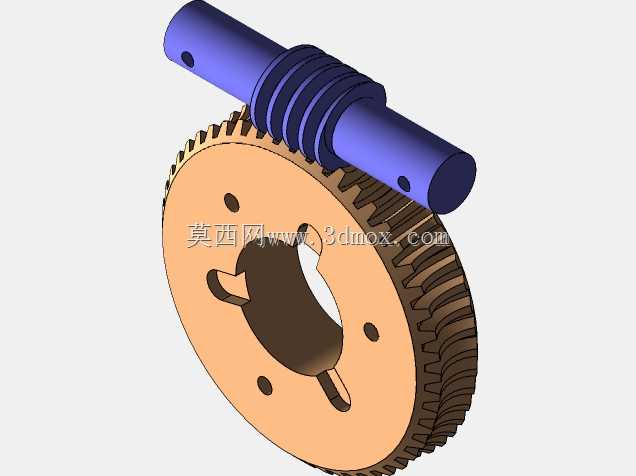

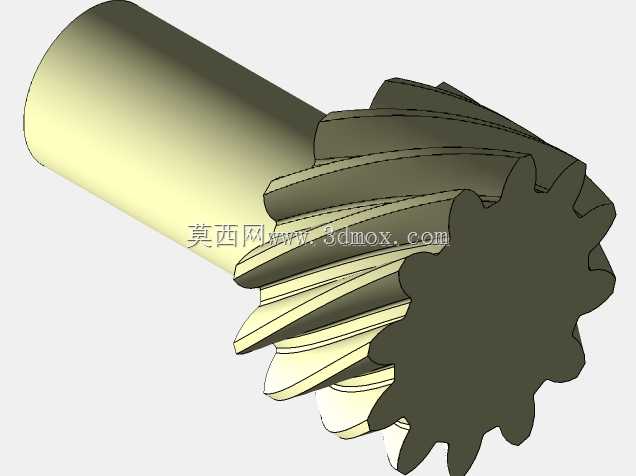

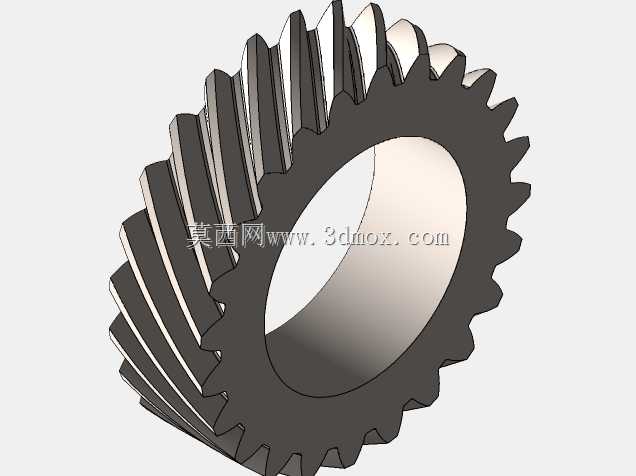

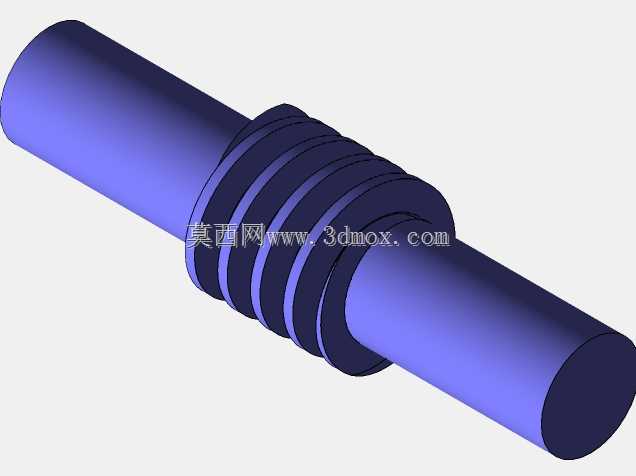

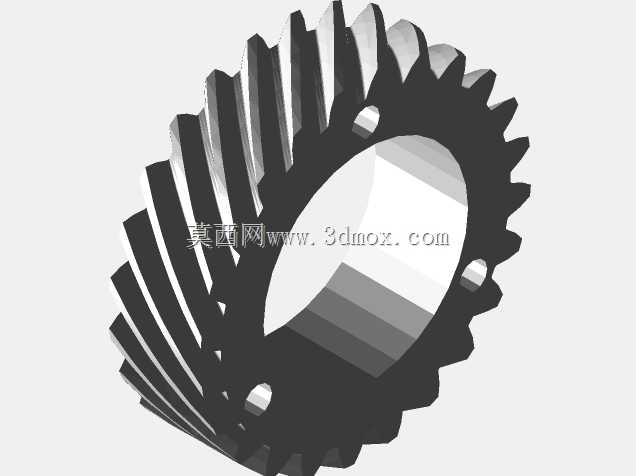

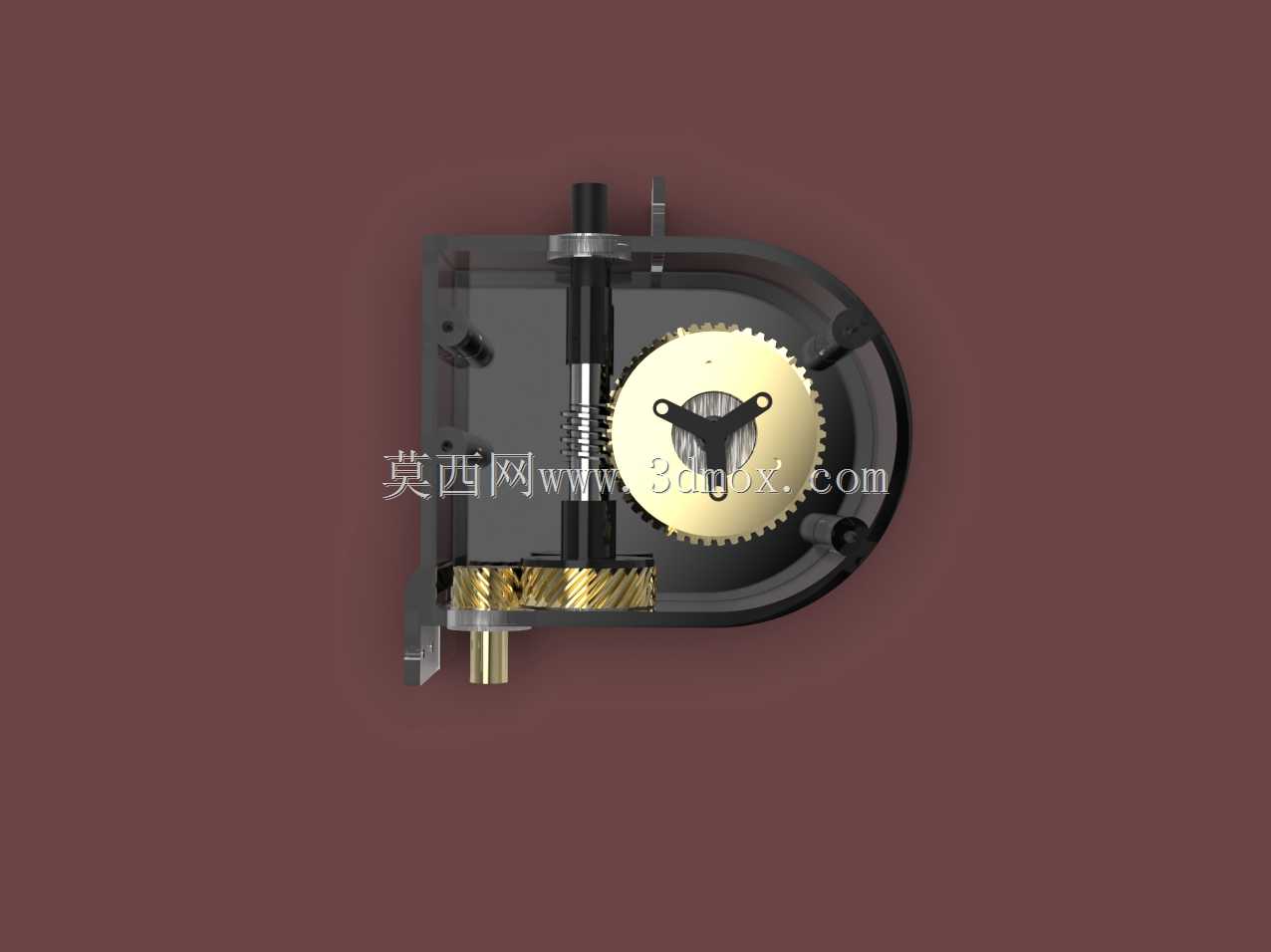

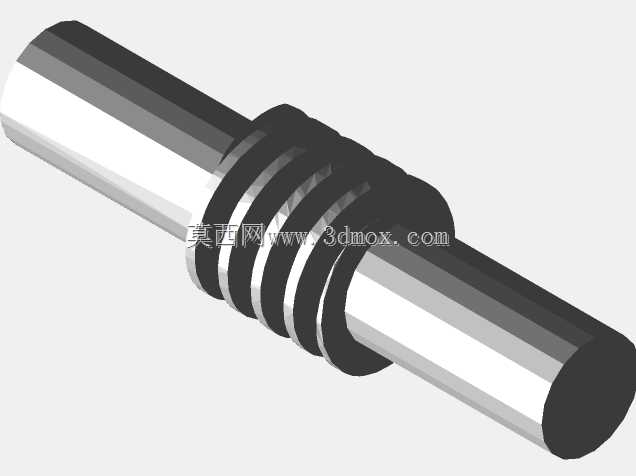

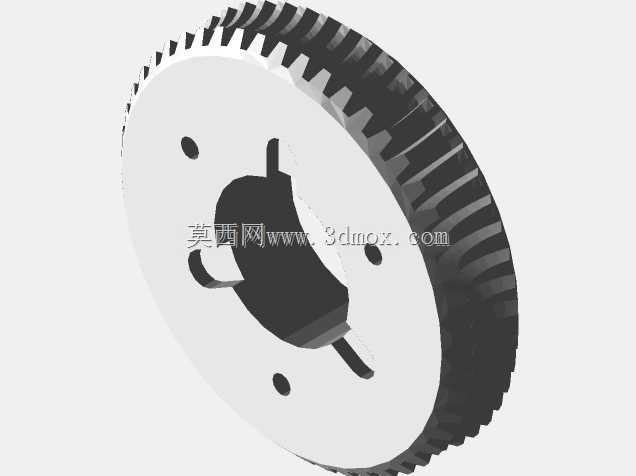

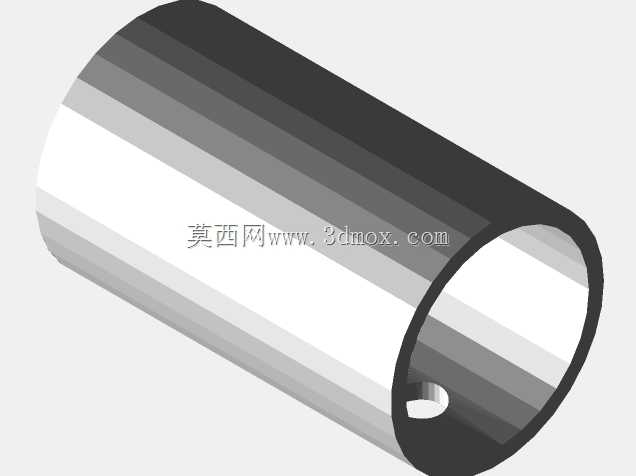

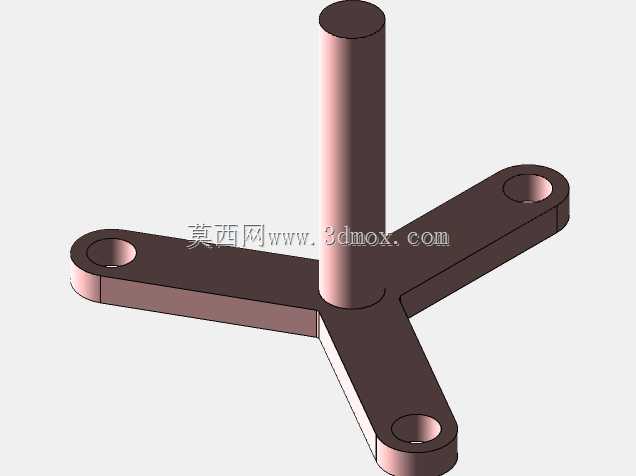

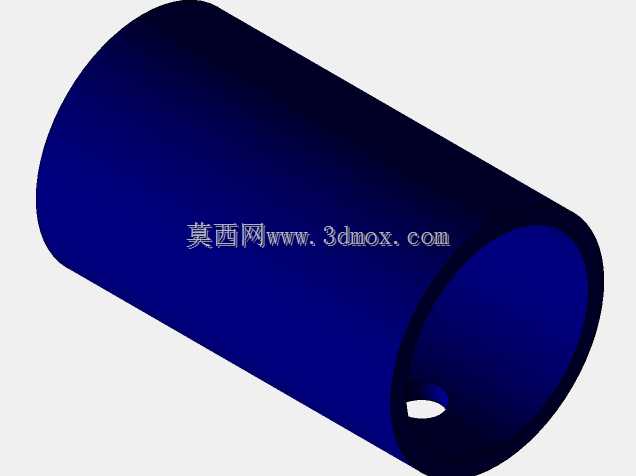

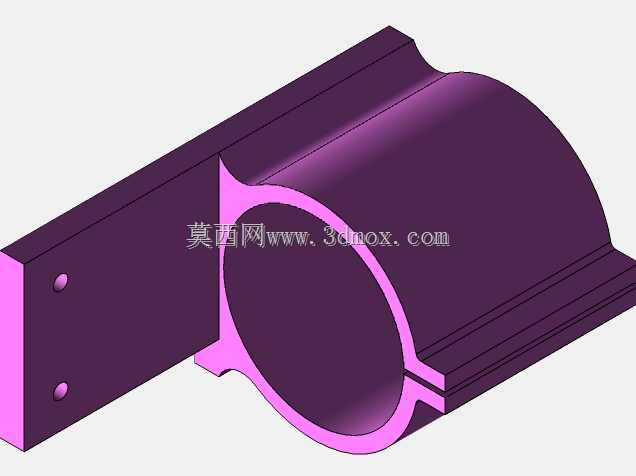

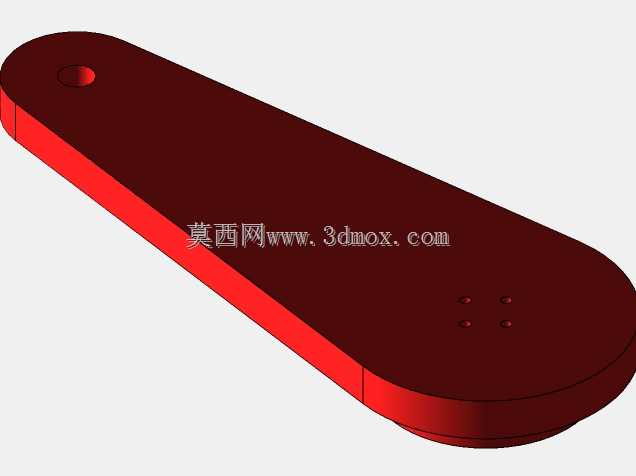

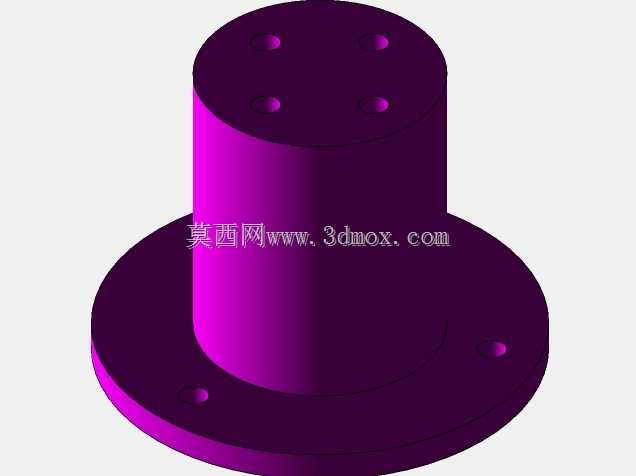

　　从结构布局来看，斜齿轮副布置在输入侧，首先承担一级减速的功能，斜齿轮的啮合重合度更高，传动过程中的冲击与噪音比直齿轮更小，适合输入侧高转速的工况；蜗轮蜗杆副布置在斜齿轮的输出端，承担二级大减速比的传动任务，同时利用蜗轮蜗杆的自锁特性，在设备停机时可以避免输出轴受负载反驱出现位置偏移，不需要额外加装制动组件，这一点在垂直升降类的取力场景里实用性很强。结构上除轴承等标准件外，其余箱体、齿轮、轴类零件都做了适配3D打印的结构优化，壁厚、装配公差都预留了熔融沉积成型的工艺余量，工程师在做方案验证时，可以直接打印零件进行装配测试，不需要开模或者机加工，能大幅缩短前期方案的验证周期。

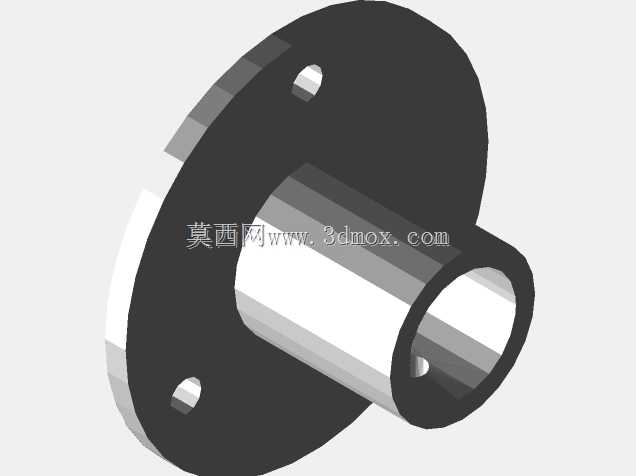

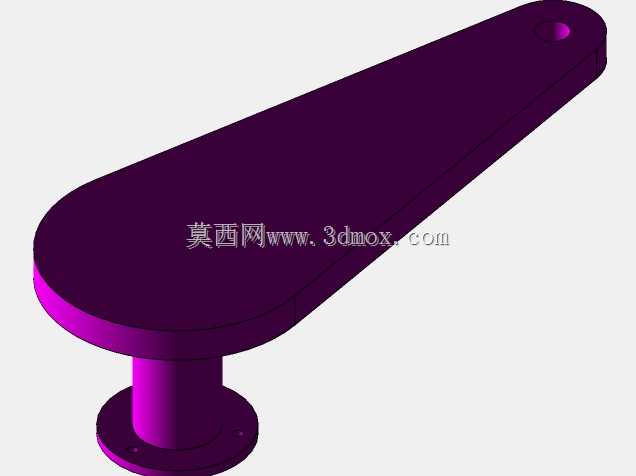

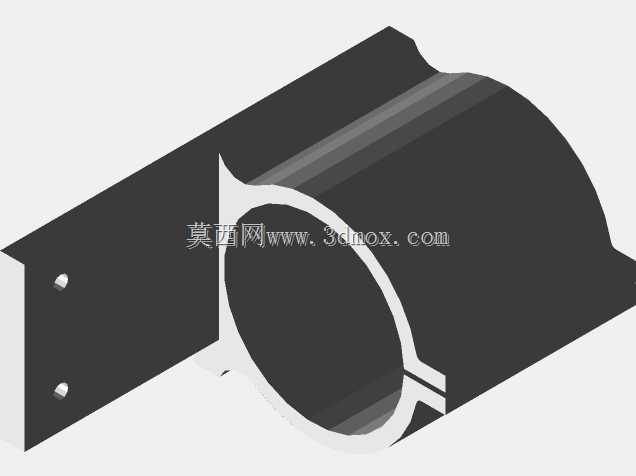

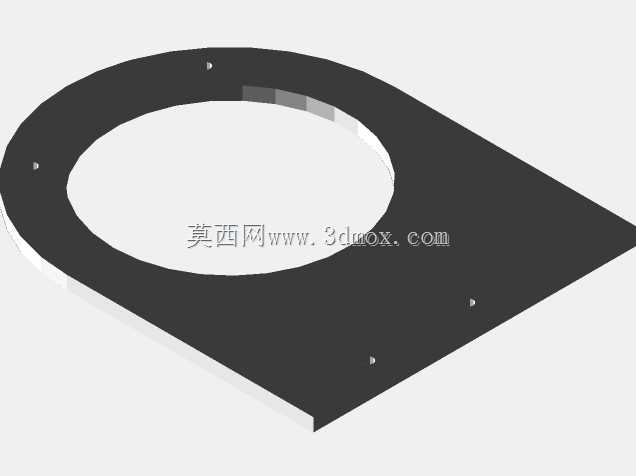

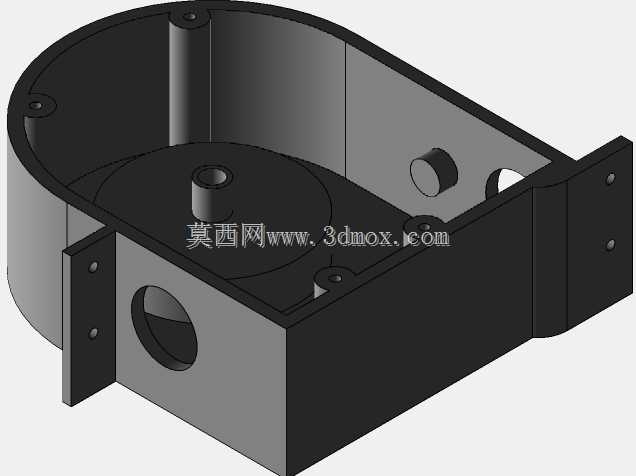

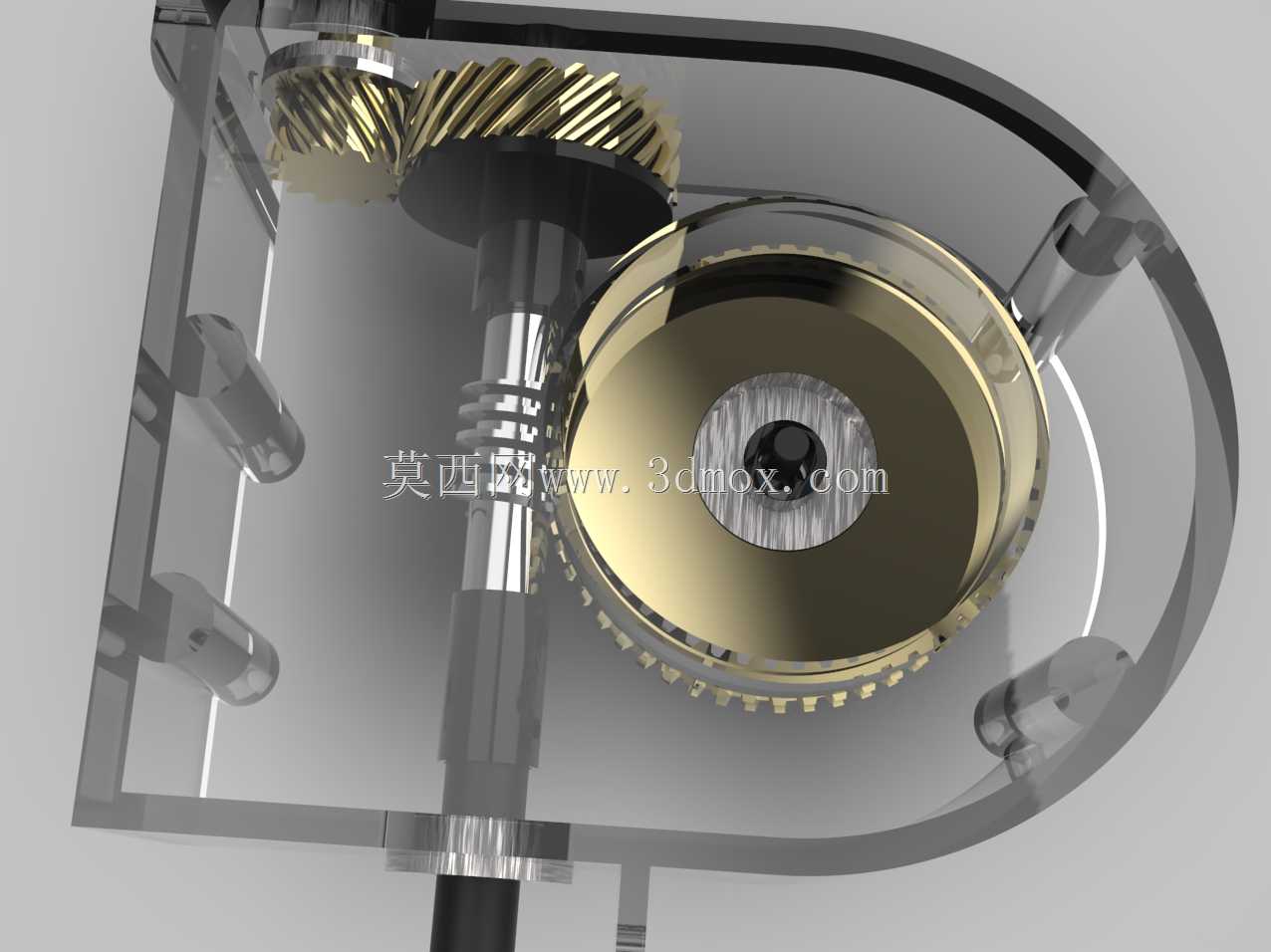

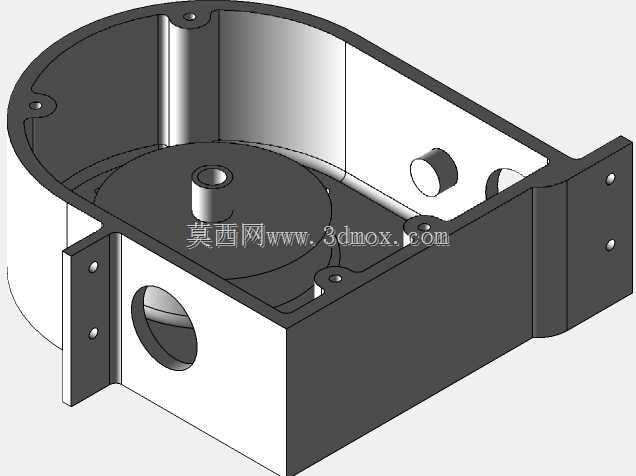

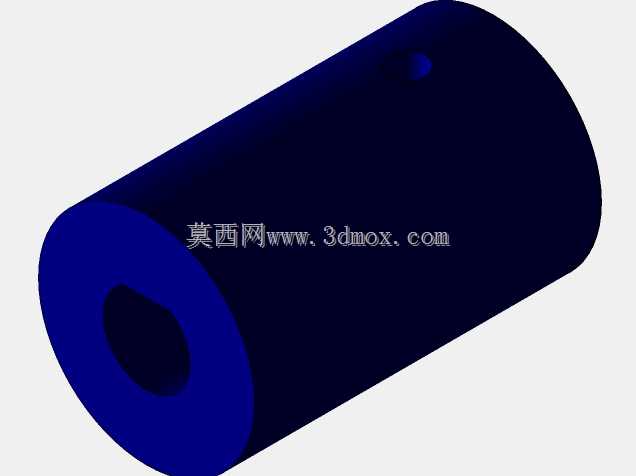

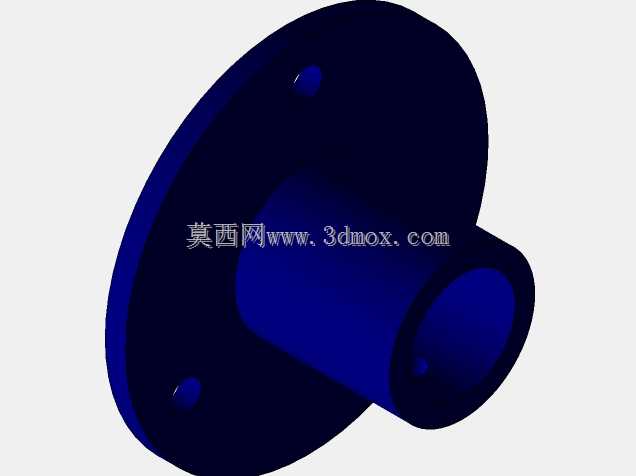

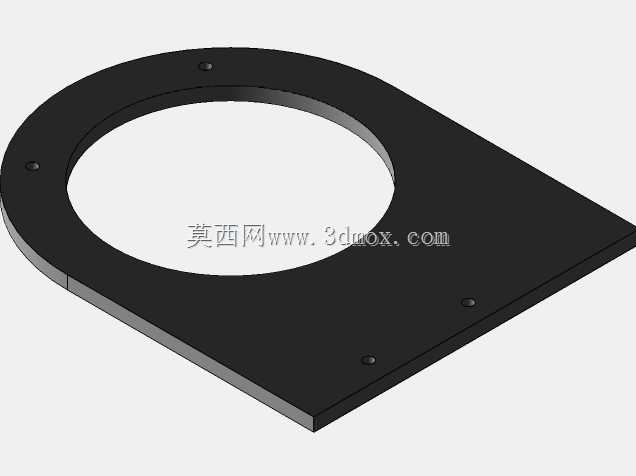

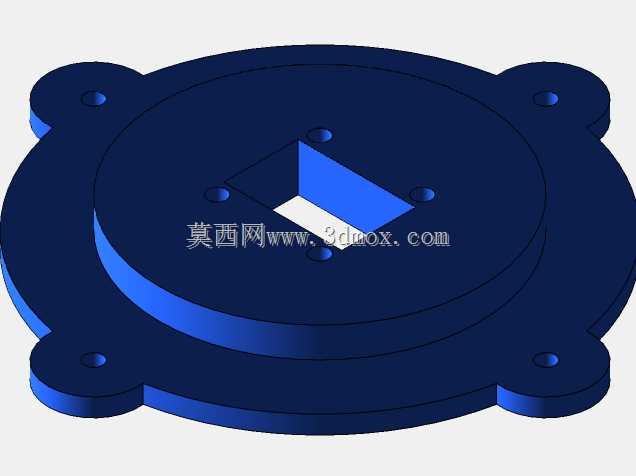

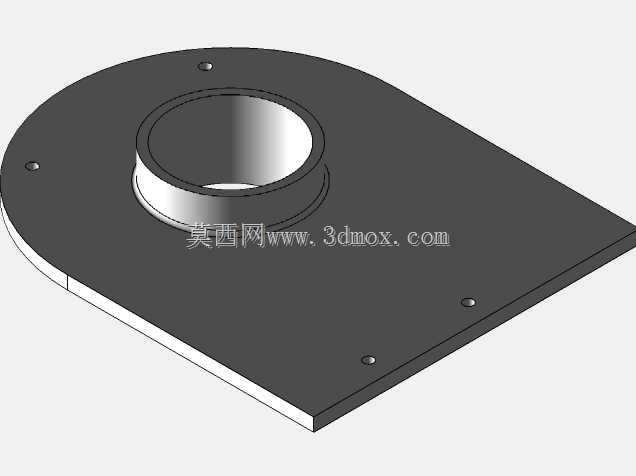

　　安装边界上，箱体采用透明可视化的外壳设计，一方面在教学演示、方案展示场景里可以直接观察内部齿轮的啮合状态，另一方面安装固定位都布置在箱体底部的凸台上，固定孔的孔距匹配常规的小型设备安装型材间距，输入轴的轴径适配市面上常用的42、57系列步进电机输出轴，不需要额外加工定制连接轴套；输出端分为主输出与次级输出两个轴端，主输出轴承担大减速比的大扭矩输出，轴端做了键槽适配，次级输出轴对应小减速比或者增速输出，轴径尺寸适配小型同步轮、联轴器的安装规格，两个输出轴的中心距经过反复校核，不会出现传动干涉，同时箱体内部的储油腔做了密封槽设计，填充润滑脂后可以满足长期运转的润滑需求，不需要频繁维护。

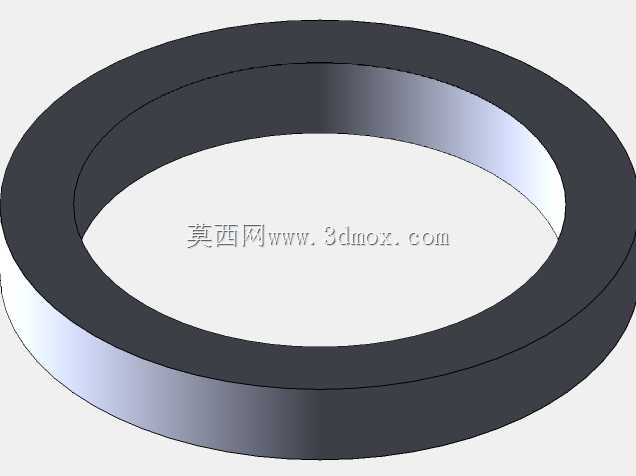

　　设计过程中，对齿轮的啮合侧隙做了针对性调整，斜齿轮副的侧隙控制在0.1mm以内，保证正反转传动时的回程误差满足定位类工位的精度要求，蜗轮副的侧隙适当放大到0.15mm，避免温度变化导致的热胀冷缩出现卡滞；轴系的支撑全部采用标准深沟球轴承，轴承位的公差采用基孔制配合，装配时不需要额外修配就能完成压装，同时轴上的挡圈槽、定位台阶都按照标准件的尺寸设计，所有非标准零件的倒角、退刀槽都符合机械加工的工艺要求，即使后期需要批量金属加工生产，也不需要对结构做大幅修改，直接导出工程图就能投入生产。在实际选型适配时，需要注意输入转速不能超过斜齿轮副的线速度阈值，搭配100W以内的驱动电机时，这套结构的输出扭矩可以满足大部分小型自动化工位的负载需求，不适合大冲击、重载的传动场景，比如重型输送、冲压设备的主传动这类工况就不在该结构的适用范围内。
