机器人用紧凑型两级行星齿轮箱结构

这款行星齿轮箱的核心定位是服务小尺寸关节类机器人的动力传输场景，在桌面级机械臂、小型格斗机器人、教育类移动机器人这类对安装空间有严苛限制的设备中，这类减速部件是动力输出端的核心衔接结构。日常做小型机器人结构选型时，经常会遇到电机输出转速过高、扭矩不足的问题，直接将驱动轮或者执行臂连接在电机输出轴上，不仅会因为转速过快导致动作精度失控，还会因为负载反冲直接烧坏电机绕组，这款两级行星结构的减速箱，就是针对42mm规格标准无刷电机做的适配设计，刚好能匹配市面上绝大多数同尺寸的低压直流无刷电机安装位，不需要额外做转接法兰的二次加工，能大幅缩短小型机器人的结构开发周期。

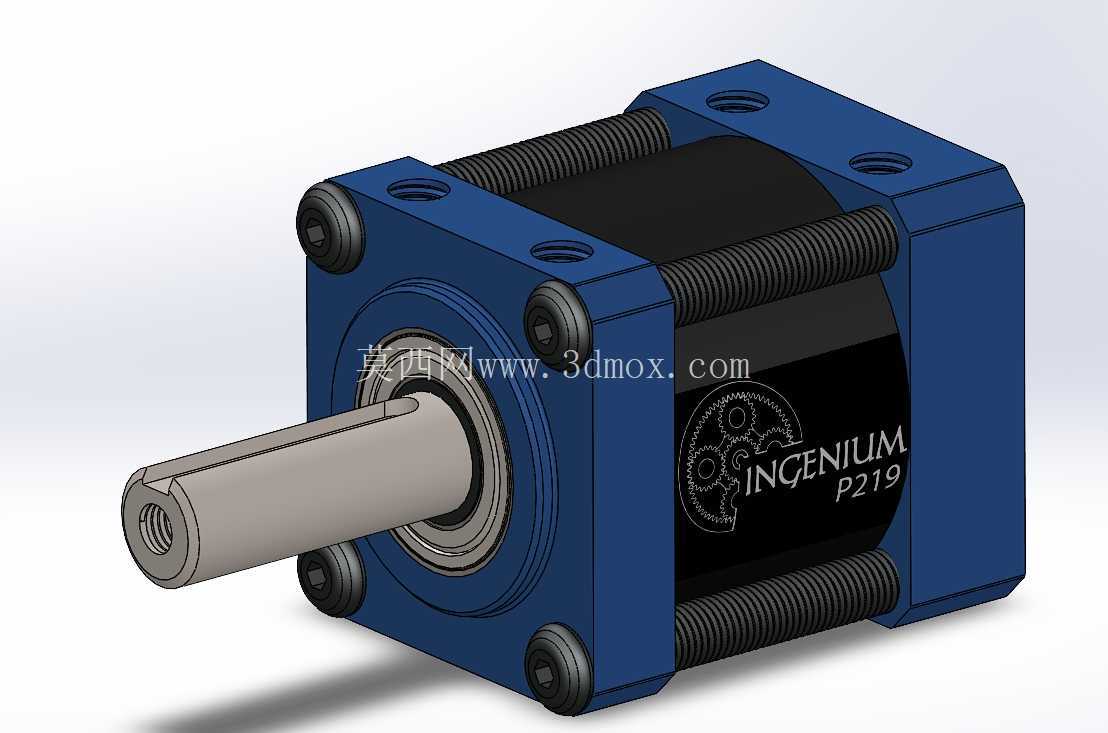

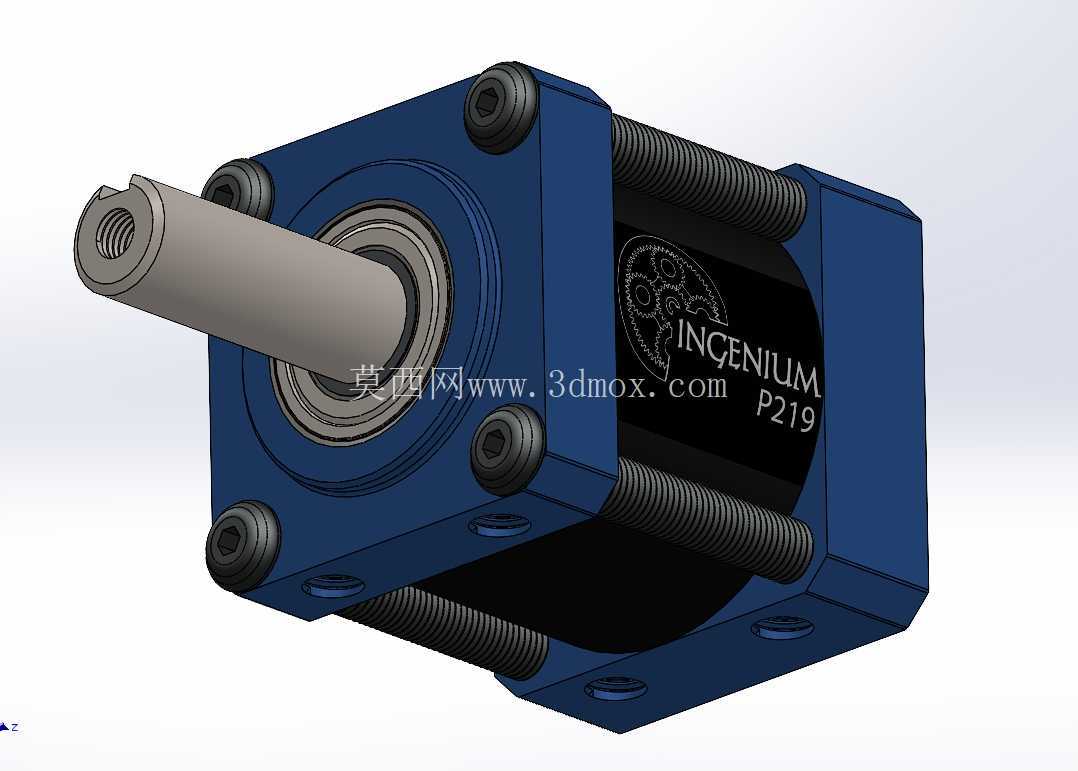

从结构设计逻辑来看，这款减速箱采用两级行星减速的排布方式，将1:19的减速比拆分到两组行星轮系上，相比单级大减速比的行星结构，这种拆分方式能让每一级的齿轮负载更均匀，不会出现单级齿轮齿面接触应力过大导致的崩齿问题，同时紧凑的筒式外壳将两组轮系完全包裹在内，外壳采用方形安装面设计，四个角预留的贯通安装孔可以直接从端面锁付固定在设备的安装基板上，不需要额外做抱紧结构，安装时的定位公差更容易控制。输出轴采用带中心螺纹孔的光轴设计，轴伸端的平面可以配合顶丝固定同步轮、摇臂或者行走轮，中心螺纹孔可以用来锁付端盖或者外接连接件，避免传动过程中连接件出现轴向窜动。

实际应用中，这类减速箱的安装边界需要重点关注：箱体的方形安装面边长刚好适配42mm电机的安装孔距，输入轴端直接和电机的出轴配合，外壳的轴向长度控制在极短的范围内，不会在机器人关节处占用过多的径向空间，哪怕是多自由度的小型机械臂关节处，也不会因为减速箱的尺寸过大导致相邻关节出现运动干涉。内部的行星轮采用均匀排布的方式，每一级都有三个行星轮同时和太阳轮、内齿圈啮合，传动过程中的齿隙被控制在极小的范围内，正反转切换时的空程量很小，对于需要做精准位置控制的机器人关节来说，这种小齿隙的特性能有效提升动作的重复定位精度，不会因为反向间隙累积导致末端执行器的位置偏差过大。

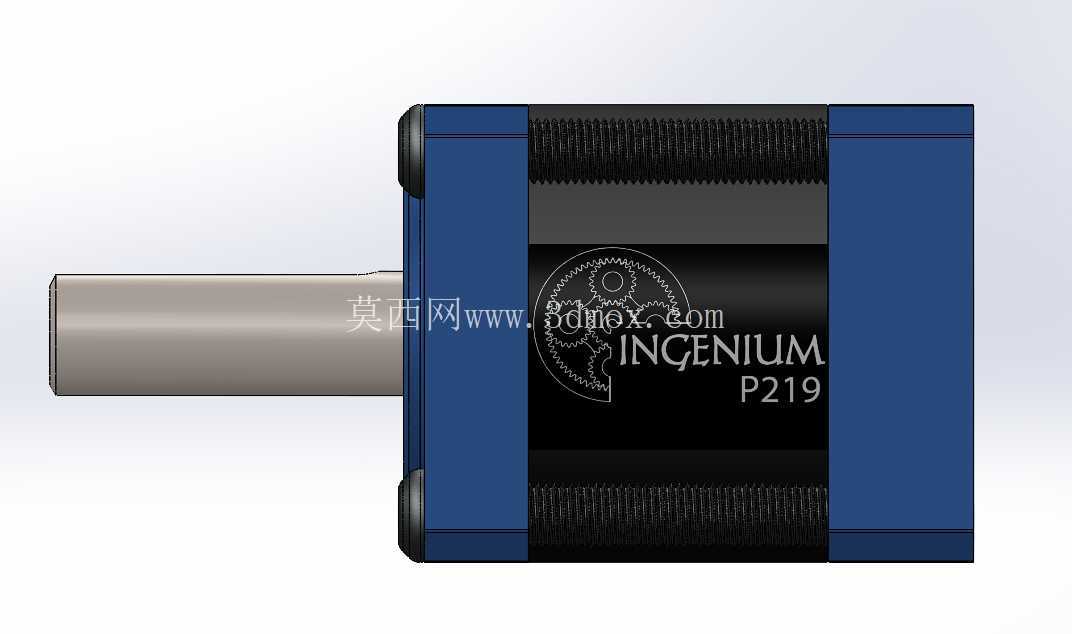

做三维结构建模时，这款模型的细节还原度足够支撑结构选型阶段的干涉校验：外壳的安装孔位深度、输出轴的轴径和键位尺寸、输入腔的配合公差都做了1:1的还原，结构工程师在做整机布局时，可以直接将这个模型导入装配体中，核对安装孔位的同轴度、输出轴和周边结构的安全距离，不需要再手动测绘实物就能完成前期的结构排布。箱体侧面的长螺栓是用来锁紧前后端盖的，这种周向均匀排布的长螺栓结构，能让端盖的压紧力更均匀，避免因为端盖倾斜导致内部行星轮出现偏磨，同时这种贯穿式的螺栓结构拆装也很方便，后期维护更换齿轮或者润滑脂时，只需要拧下几根螺栓就能拆开箱体，不需要借助专用的拉马工具。

针对小型战斗机器人的应用场景，这款减速箱的金属外壳能提供足够的结构强度，在受到侧向冲击的时候，方形的外壳结构比圆形外壳的抗形变能力更强，不会因为碰撞导致箱体变形卡滞内部齿轮。传动过程中，两级减速的结构能将电机的高转速转换成低转速大扭矩的输出，驱动机器人的行走轮或者武器机构时，能提供足够的输出扭矩，同时不会因为负载过大导致电机堵转。在做移动机器人的行走结构布局时，这款减速箱的输出轴高度和安装孔位可以直接和标准的42mm电机座配合，不需要额外调整安装板的开孔位置，能直接沿用成熟的电机安装方案，降低结构设计的出错概率。
