9g微型舵机简易结构三维建模

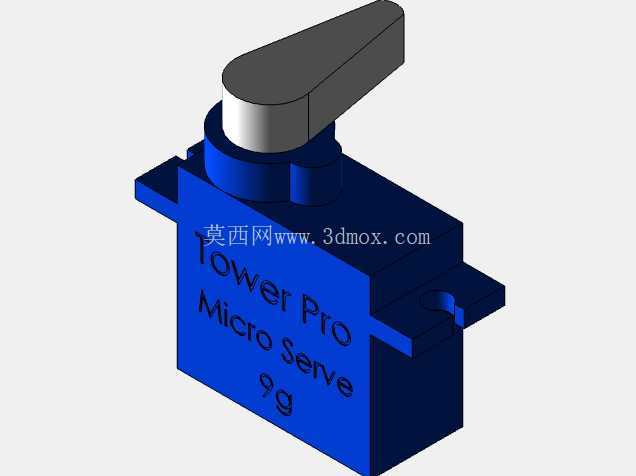

　　这款9g规格的微型伺服执行器，是小型运动控制场景里普及率极高的动力执行部件，日常在航模固定翼舵面控制、小型仿生机器人关节驱动、桌面级自动化装置的点位动作执行、智能门锁锁舌驱动、小型云台角度调节等场景里随处可见，因为自重轻、输出扭矩适配轻载动作需求、控制逻辑简单，很多入门级机电项目都会优先选用这类规格的舵机作为动作输出单元。从结构建模的还原逻辑来看，整个模型优先还原了实际产品的安装边界与外形轮廓：主体外壳为方正的注塑壳体结构，两侧伸出带安装孔的固定耳，这两个安装耳的孔位间距、孔径大小是建模时优先校准的尺寸，实际装配中这两个孔位直接决定舵机能不能顺利卡进预设的安装槽位，很多新手做结构设计时容易忽略安装耳的厚度与孔边距，导致装配时螺丝头凸出台面干涉周边零件，建模时特意保留了安装耳与主体壳体的过渡圆角，还原注塑件的拔模特征，避免模型出现直角锐边不符合实际加工工艺的问题。顶部的输出轴部分做了分层结构还原，下层是嵌入壳体的轴座凸台，上层是配套的白色塑料摇臂，摇臂的安装孔位、花键配合结构都做了简化示意，因为实际应用中摇臂可以根据需求更换不同长度、不同孔位的规格，建模时保留标准的输出轴配合尺寸即可，不需要过度细化内部齿形结构，毕竟这类外部装配模型主要用于整机的布局干涉检查，不需要做内部传动结构的全细节还原。外壳表面的标识区域做了平面示意，还原实际产品的丝印位置，方便做渲染出图时的效果呈现。

　　从功能特性对应的结构设计来看，这类微型舵机的核心是通过PWM信号控制输出轴的旋转角度，常规转动范围在0-180度区间，足够满足绝大多数往复摆动的动作需求，建模时特意将输出轴的中位角度做了校准，也就是摇臂处于与壳体侧边平行的位置，对应实际舵机上电后的中位状态，方便设计人员直接调用模型做装配时，不需要额外调整轴的初始角度就能直接匹配装配位。壳体的底部做了平整处理，实际产品的底部是平整的安装基准面，建模时保证这个平面的平面度，避免装配时出现基准偏移的问题，同时壳体的边角都做了小圆角处理，还原注塑件的工艺特征，不会出现尖锐的直角结构，符合实际零件的生产逻辑。

　　在实际选型应用中，这类9g舵机的工作电压通常在4.8V-6V区间，堵转扭矩足以驱动100g以内的负载做角度摆动，因为自重只有9克左右，不会给搭载的小型设备增加过多的重量负担，在小型四足机器人的关节设计里，这类舵机可以直接作为腿部关节的驱动件，配合简单的连杆结构就能实现抬腿、迈步的动作；在航模应用里，它可以直接驱动副翼、升降舵的舵面偏转，响应速度足够满足航模飞行时的姿态调整需求；在桌面自动化小装置里，它可以驱动料仓的挡板做开合动作，实现小型零件的分料供给，也可以驱动拨杆做定点摆动，实现物料的分拣导向。

　　建模过程中没有做过度的内部结构细化，因为对于整机布局设计来说，外部的安装尺寸、运动边界才是核心参考要素：摇臂摆动到左右极限位置时的外轮廓范围，是设计周边避让空间的核心依据，模型里特意保留了摇臂的最大摆动轮廓参考，方便设计人员在装配时直接检查周边零件是否会和运动中的摇臂发生干涉。壳体两侧的安装耳孔位采用标准的M2螺丝孔径，孔位中心距匹配市面上通用的9g舵机安装支架尺寸，不需要额外做安装位的适配修改，直接调用就能完成装配。输出轴的中心高度也做了精准还原，这个尺寸直接决定摇臂的安装高度，在做连杆传动结构设计时，轴中心高度的偏差会直接导致连杆运动卡滞，所以建模时严格按照实物的中心高尺寸做了校准，保证装配后连杆的运动平面与设计平面重合。整个模型的建模思路偏向实用化的装配级模型，没有做冗余的细节刻画，所有结构特征都服务于实际设计中的装配检查、布局验证需求，既保证了外形的辨识度，又控制了模型的文件体量，不会因为过多的细碎特征导致整机装配时出现卡顿问题，适合在做小型机电产品的整体结构设计时直接调用，快速完成舵机部分的布局占位，同时也能用于产品的宣传渲染、装配示意动画制作，还原舵机在整机中的安装位置与动作形态。
