MG90S微型舵机结构细节还原设计

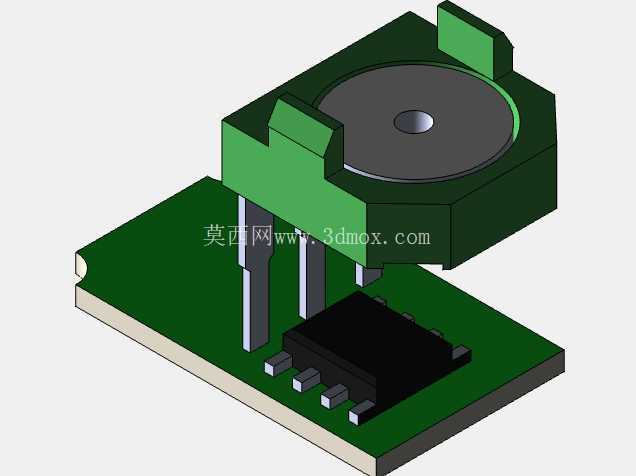

在航模舵面控制、小型桌面机器人关节驱动、智能门锁锁舌伸缩、3D打印机自动调平探针驱动这类对安装空间、输出扭矩、响应速度有严苛要求的场景里，MG90S规格的微型舵机一直是结构工程师做小负载执行端选型时的高频选项。很多刚接触小型执行机构选型的工程师容易把这类微型舵机和普通直流减速电机混淆，实际上这类舵机内部集成了直流驱动电机、减速齿轮组、位置反馈电位器、控制信号处理电路四个核心部分，和只能连续旋转的普通减速电机不同，它可以根据输入的PWM信号输出指定角度的角位移，不需要额外搭建位置反馈闭环就能实现0到180度范围内的角度定位，这也是它在小负载定点摆动场景里被大量使用的核心原因。

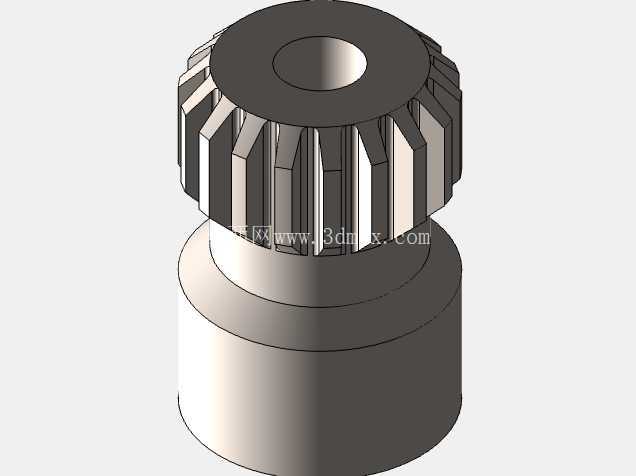

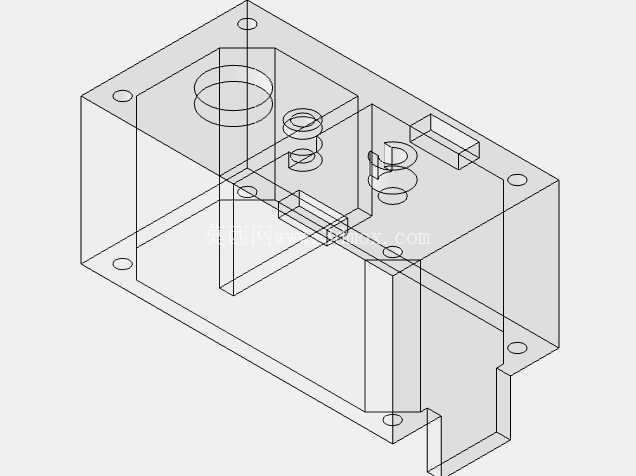

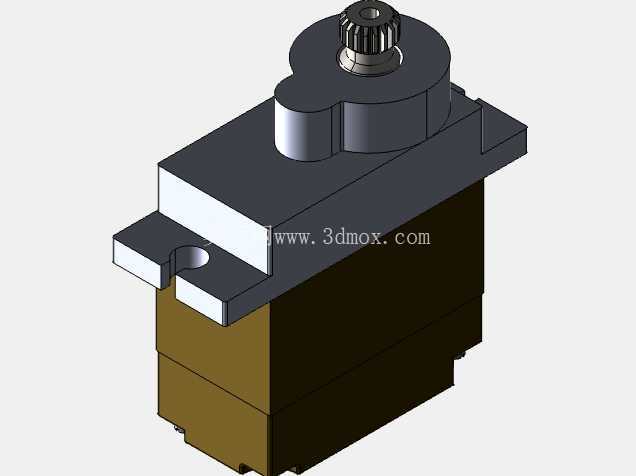

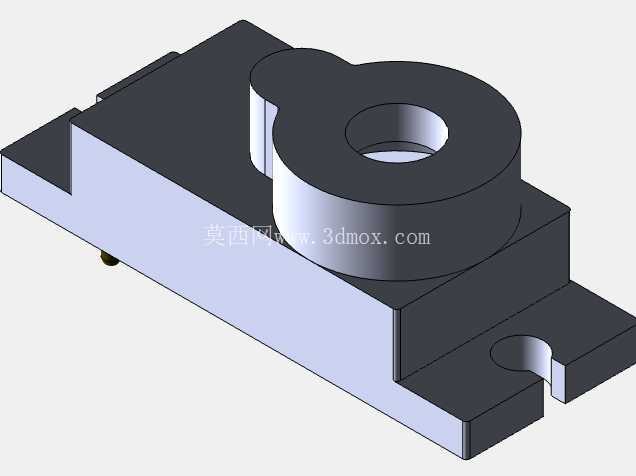

做这个模型的结构还原时，最先要明确的是安装边界的尺寸公差，这类微型舵机的主体外壳是工程塑料注塑成型，主体长宽尺寸控制在23mm×12.5mm左右，整体高度不含顶部输出轴齿的部分约22mm，输出轴的轴心距离外壳安装端面的距离是固定值，两侧带安装孔的固定耳总宽度约32mm，安装孔是适配M2螺丝的通孔，孔中心距在建模时必须严格对齐实物公差，否则做结构装配时会出现安装孔位错位、舵机卡滞的问题。很多新手建模时容易忽略输出轴的齿形细节，MG90S的输出轴是21齿的标准舵机齿，和市面上通用的金属舵盘、塑料摇臂的齿形完全匹配，如果齿形参数建错，后续装配标准舵臂时就会出现啮合间隙过大或者根本装不进去的问题。

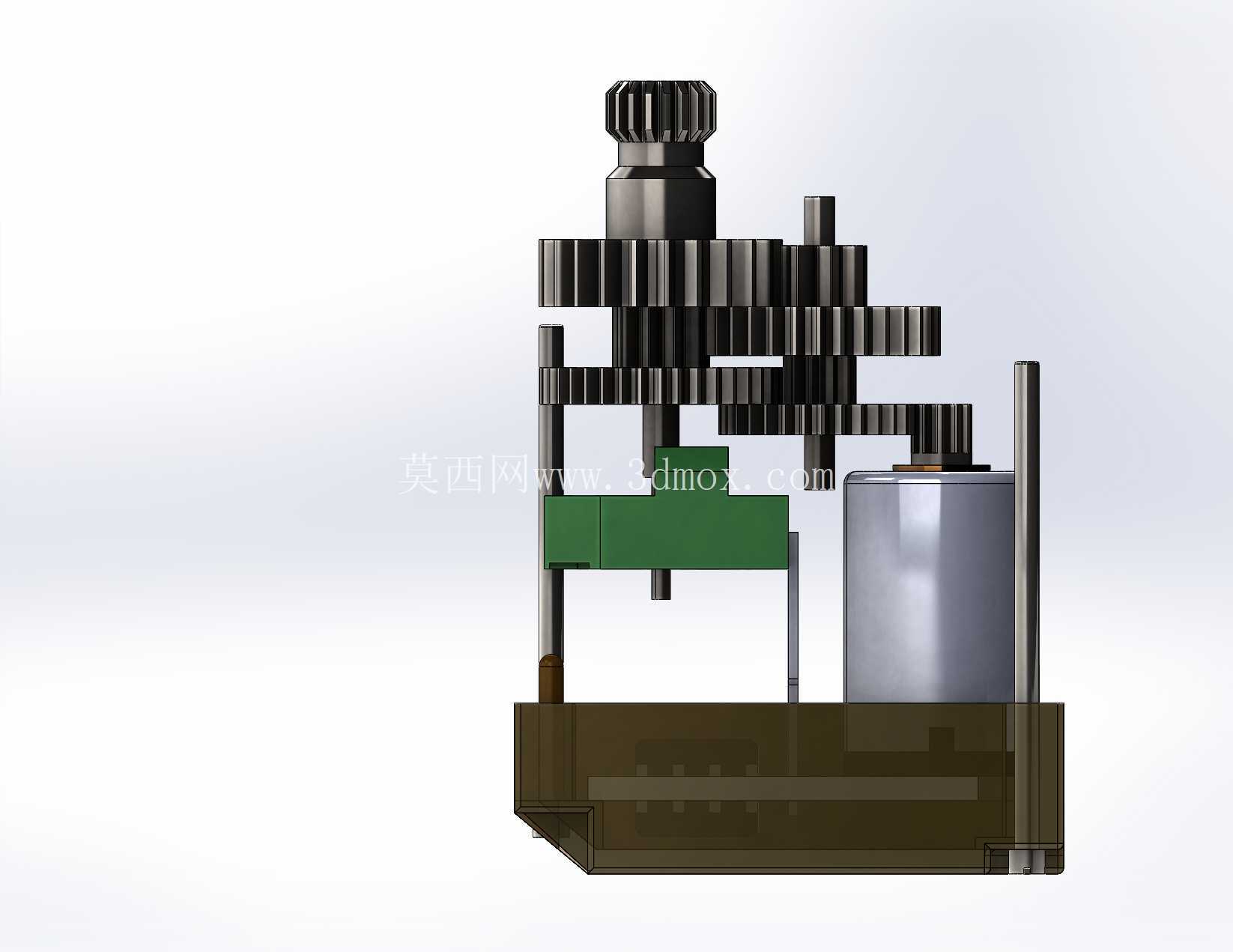

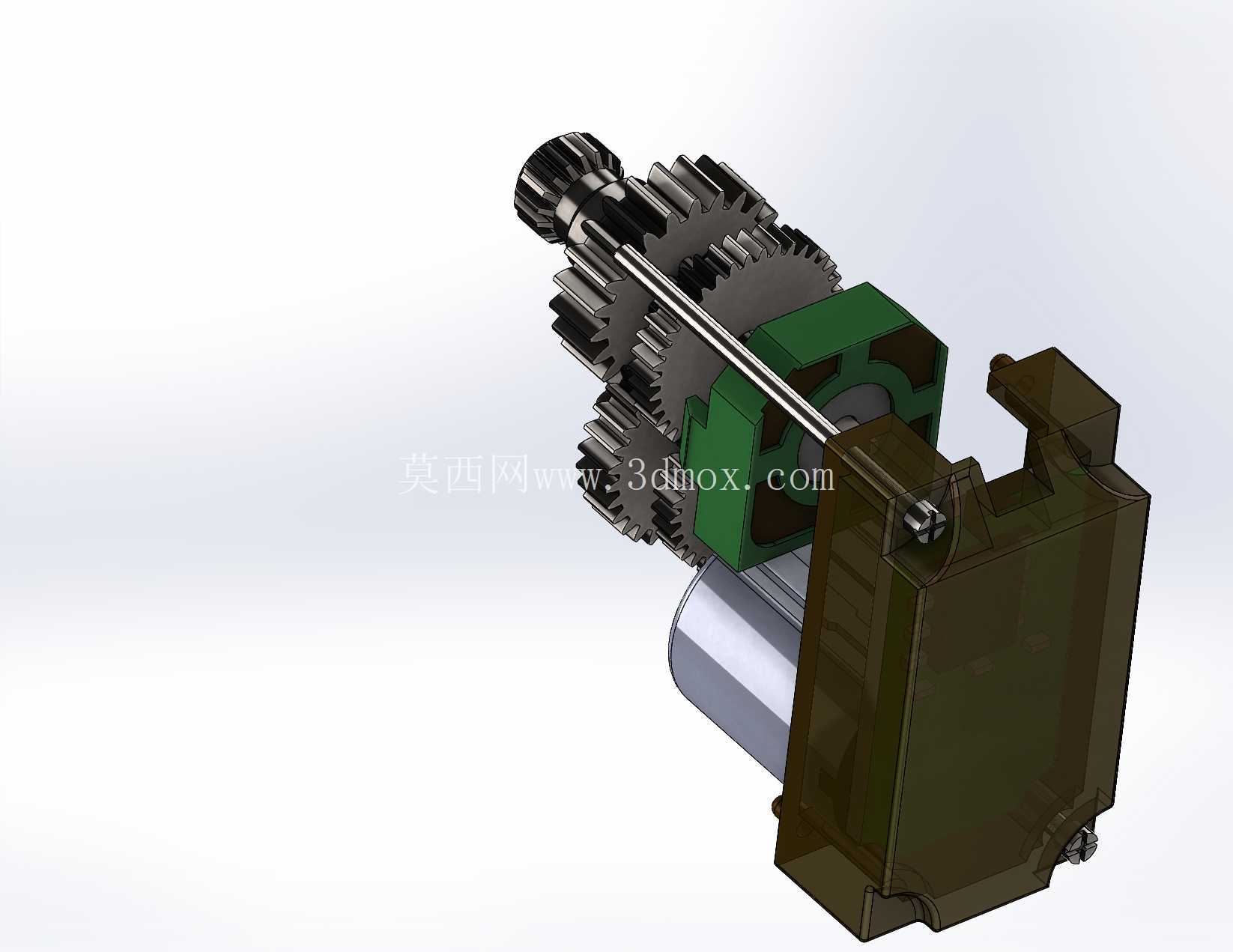

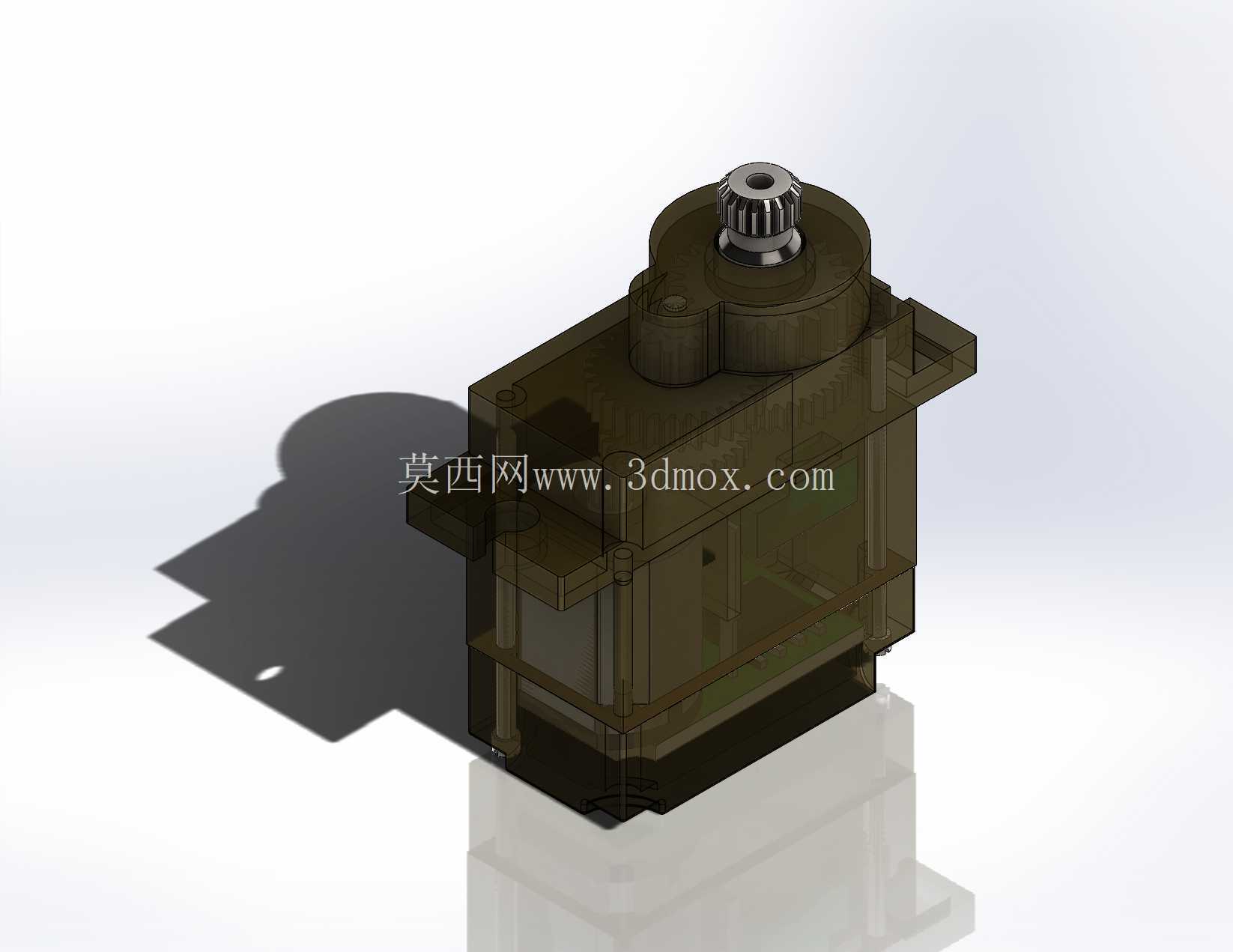

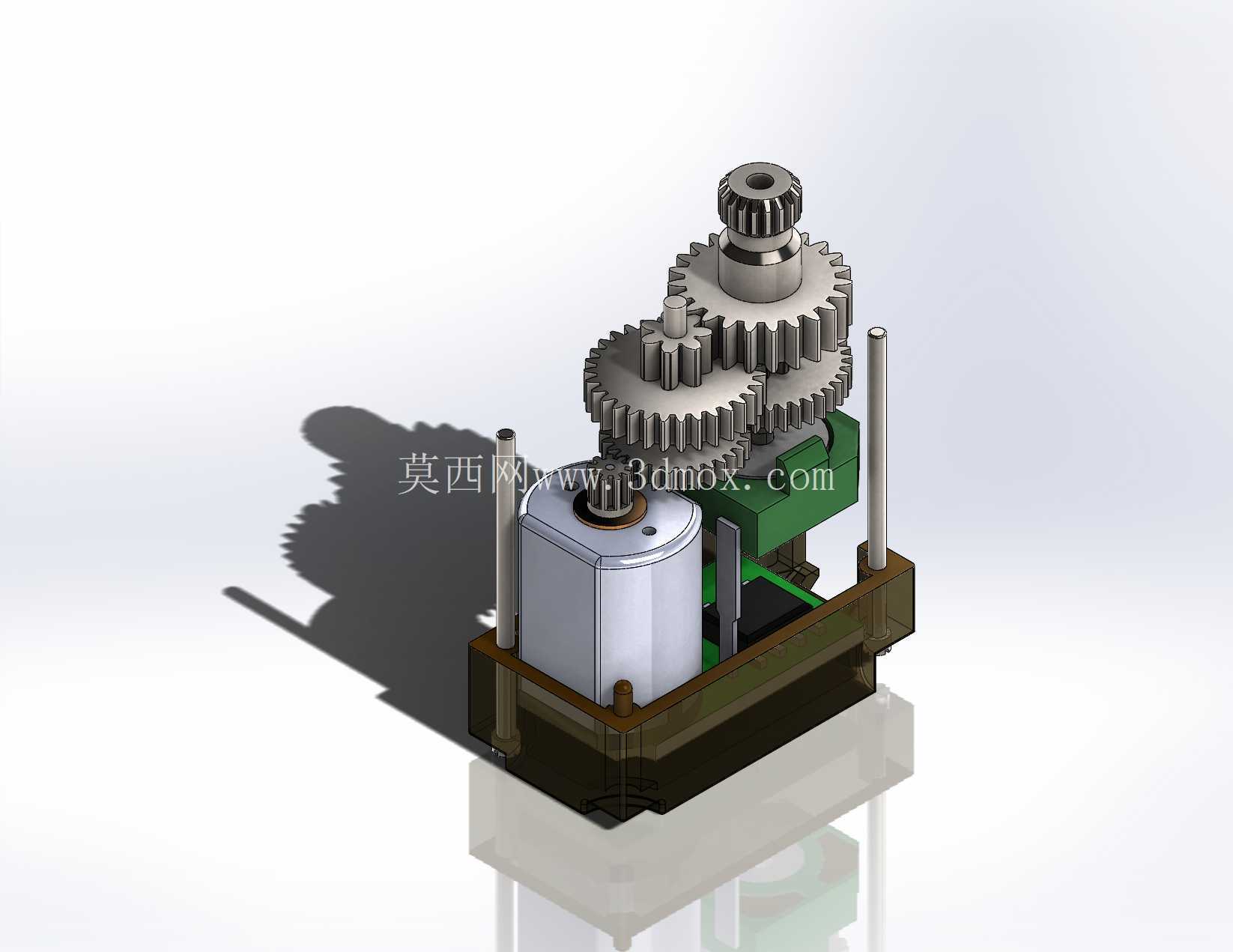

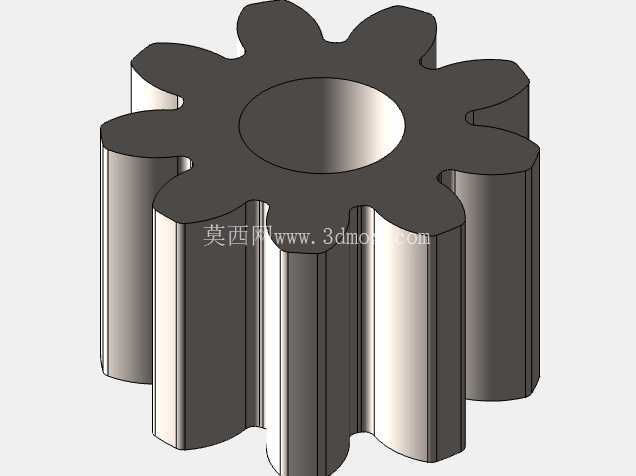

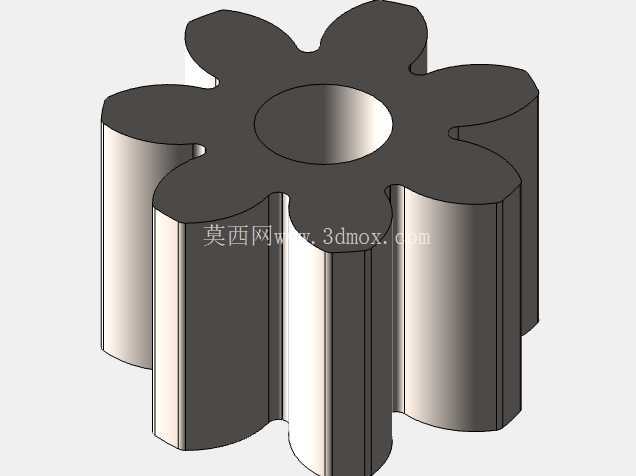

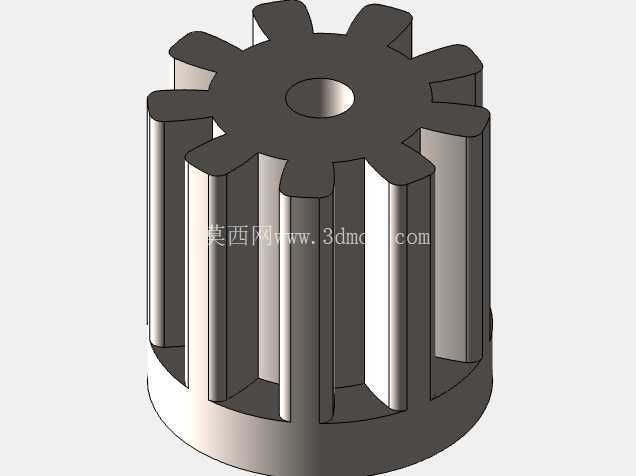

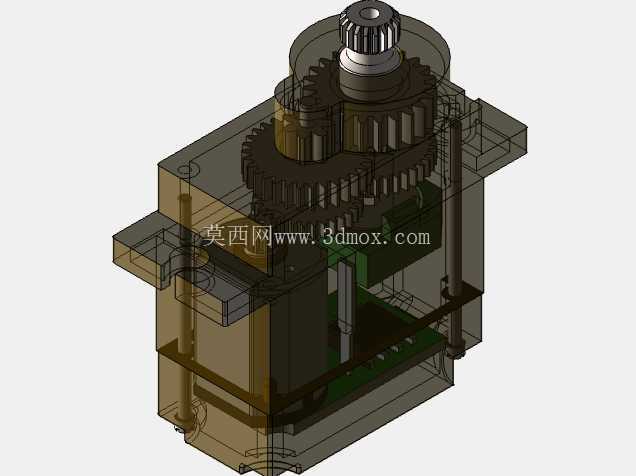

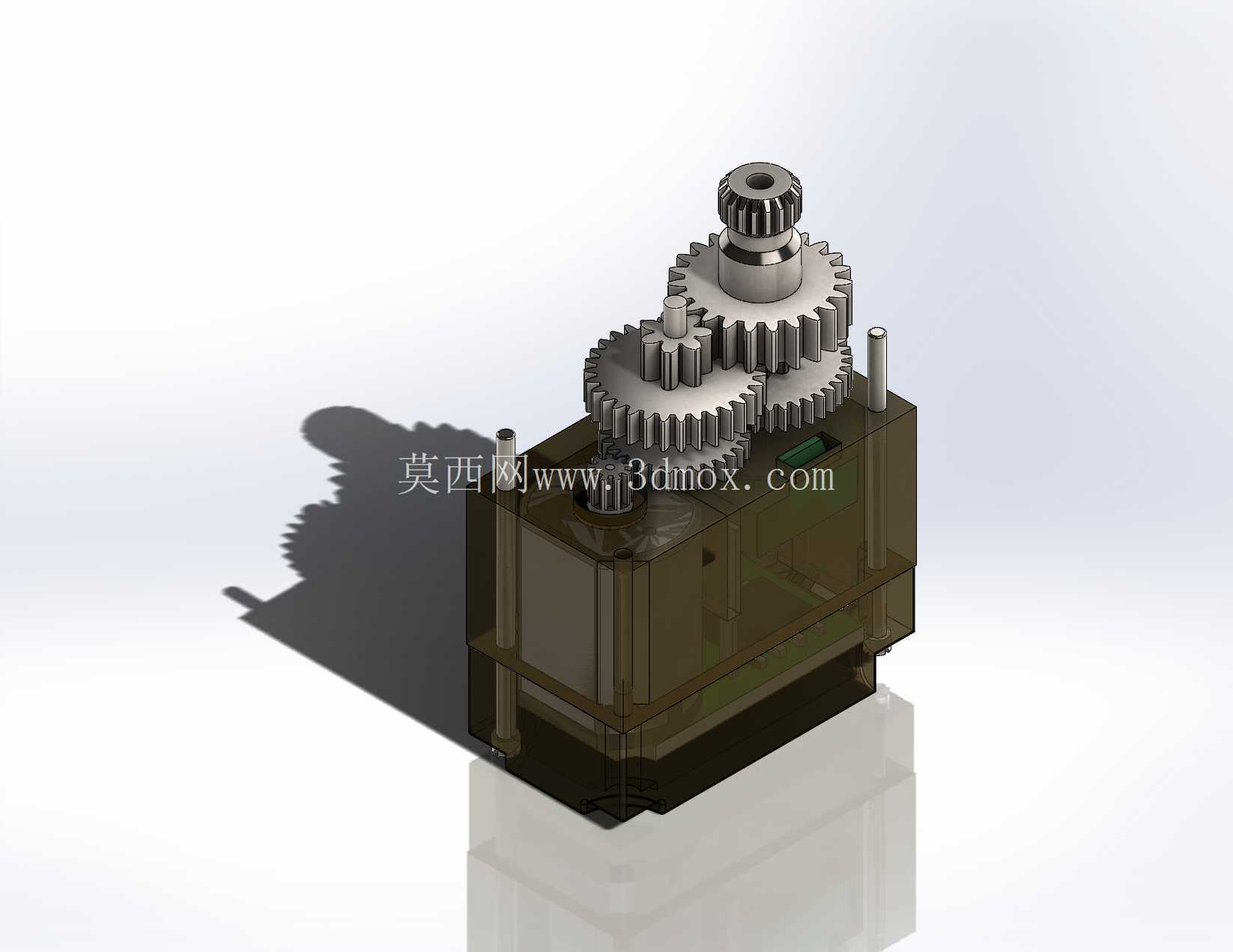

从内部结构的设计逻辑来看，这类微型舵机的减速组采用多级直齿传动，电机输出轴上的初级齿轮是金属材质，后续几级传动齿根据成本定位有塑料和金属两种配置，模型里还原了半透明外壳下的齿轮排布位置，可以清晰看到动力从电机端经过四级减速传递到输出轴的路径，减速比的匹配刚好让输出端在4.8V到6V的供电区间内，能输出1.8kgf·cm左右的堵转扭矩，足够驱动航模副翼、小型机器人关节这类负载。外壳的设计上，上下壳采用卡扣加定位柱的装配方式，不需要额外打螺丝就能实现壳体的固定，侧面预留的出线槽刚好容纳三根信号电源线，分别对应电源正、电源地、PWM信号输入，出线位置的倒角处理可以避免线材反复弯折出现外皮破损。

实际做设备集成的时候，很多工程师会忽略舵机的死区参数和回中精度，这类微型舵机的死区宽度通常在10微秒左右，也就是输入信号的脉宽变化小于这个值的时候，输出轴不会产生动作，这个参数直接决定了位置控制的精度。在做结构安装时，输出轴的中心高必须和被驱动件的旋转中心严格同轴，否则会在传动过程中产生额外的径向力，不仅会增大舵机的负载，长时间运行还会磨损输出轴的轴承，导致回中精度下降。模型里还原的顶部输出齿轮的固定卡簧槽，是用来固定舵盘的关键结构，卡簧嵌入槽内后可以防止舵盘在受较大扭矩时从输出轴上滑脱，这个细节在很多简化模型里经常被遗漏，导致实际做装配干涉检查时出现尺寸偏差。

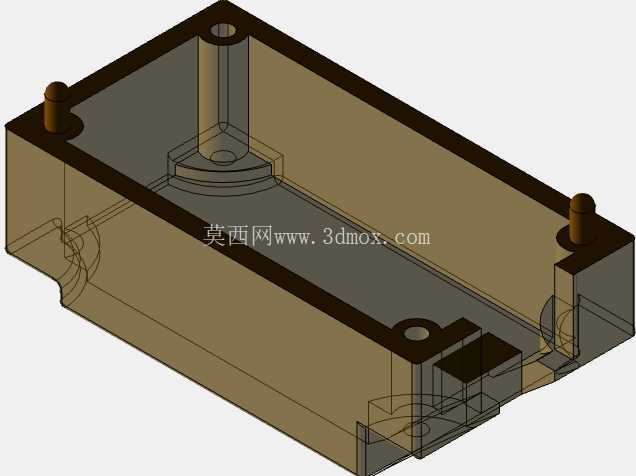

另外这类舵机的底部和侧面的加强筋设计也很有讲究，外壳壁厚通常只有1.2mm左右，在安装耳的位置、输出轴轴承座的位置都加了放射状的加强筋，既可以控制整体重量，又能保证在螺丝锁紧、输出端受侧向力的时候外壳不会出现形变。很多人在做轻量化改装的时候会随意打磨外壳的加强筋，最后导致舵机受冲击时外壳开裂，就是没搞清楚这些加强筋的受力作用。从应用适配性来说，这个规格的舵机因为体积小、重量轻，整体重量只有13g左右，在对自重敏感的微型无人机舵面控制、小型仿生机器人的关节驱动场景里，相比更大尺寸的标准舵机有不可替代的优势，建模时把这些安装接口、内部传动、外壳细节都还原到位，才能在做整体设备装配仿真的时候，准确检查干涉情况，提前预判安装时可能出现的空间冲突问题，避免后期打样装配时才发现尺寸不匹配，浪费打样成本和调试时间。
