D44X樱桃型带摆杆微动限位开关结构

这类带摆杆的微动限位开关，在轻工自动化生产线、小型家电内部电控回路、3D打印设备运动轴限位、办公设备走纸机构触发场景里应用极广，核心作用是通过机械接触的位移触发，实现回路通断的快速切换，给控制系统传递位置到位、行程超限、机构复位的电信号，相比非接触式的光电、霍尔类检测元件，它不需要额外的信号调理电路，触点直接承载小功率回路通断能力，抗电磁干扰能力强，在粉尘、轻度油污的常规工业环境里可靠性表现稳定，不会因为光线干扰、金属碎屑遮挡出现误触发问题。

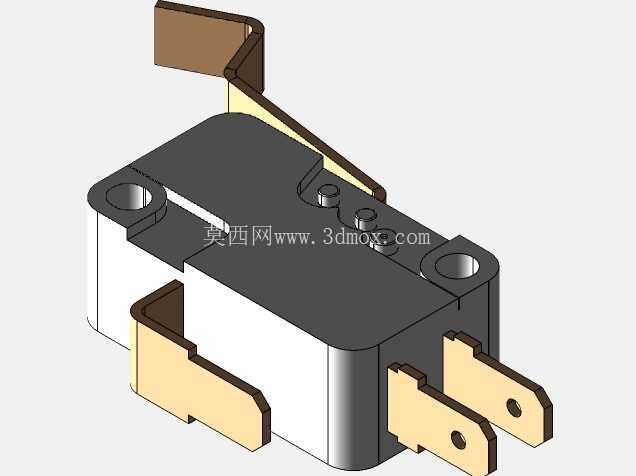

从结构设计来看，这款开关采用经典的微动开关基座加延伸摆杆的组合结构，基座部分采用绝缘阻燃的工程塑料壳体，内部集成了常开、常闭两组触点，配合带瞬动机构的弹簧组件，只要摆杆被触发行程达到动作阈值，内部触点就会完成快速跳变，不会出现缓慢接触导致的触点拉弧、烧蚀问题，有效延长触点的电气寿命。摆杆部分采用弯折成型的金属弹片结构，表面做了防锈镀层处理，摆杆的触发角度、按压行程经过匹配调校，既保证足够的触发灵敏度，又预留了合理的超程余量，避免机构过冲时直接损坏开关内部的传动结构。

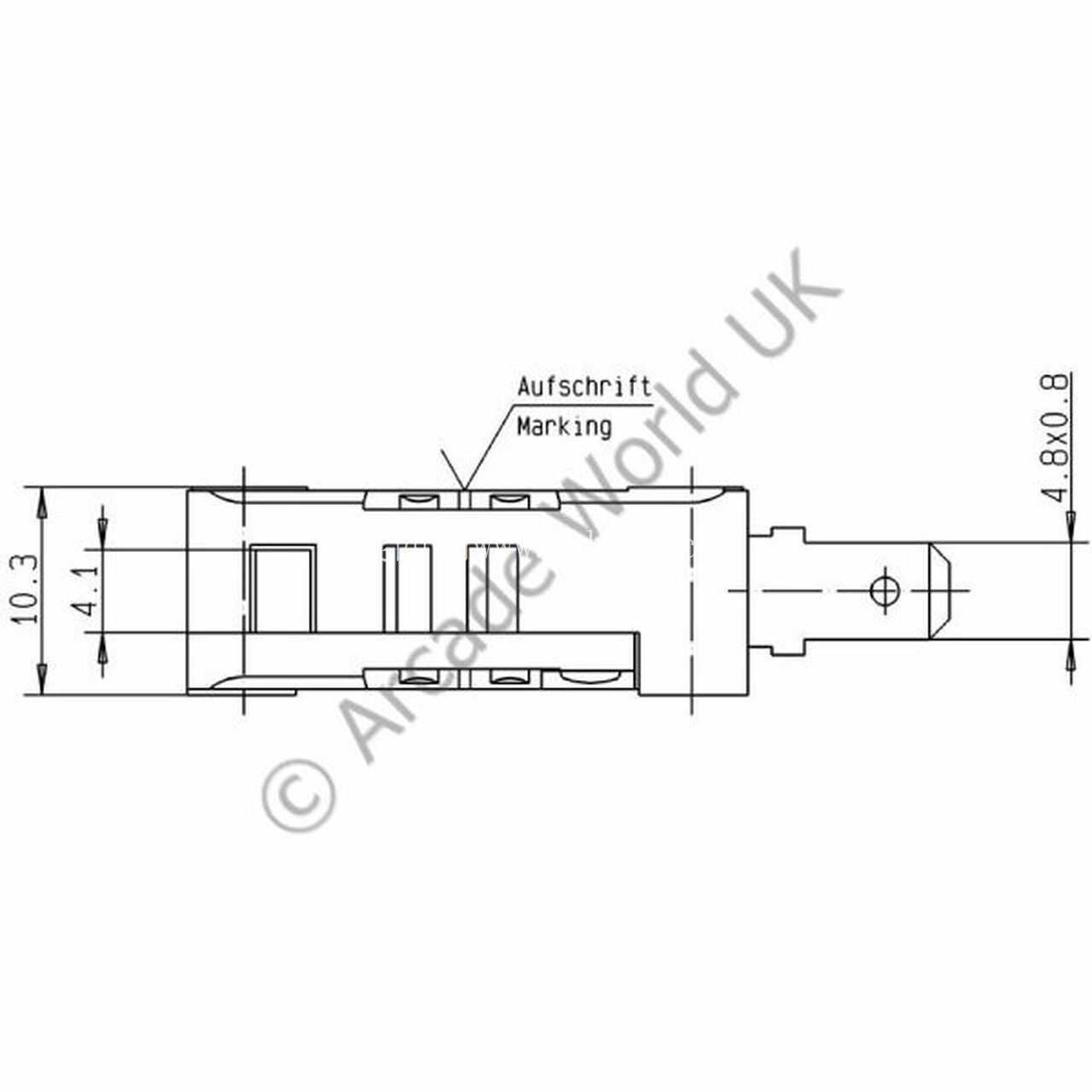

安装边界上，这款开关的基座两侧预留了两个贯通的安装孔位，孔位间距、孔径尺寸完全匹配行业通用的微动开关安装规范，设备设计时不需要单独定制安装位，直接替换同规格的常规微动开关即可，不需要改动周边的结构布局。接线端采用两个平行的插片式接线端子，端子的厚度、间距符合通用接插件的适配标准，装配时可以直接插装对应的冷压端子或者线束接插件，不需要焊接，大幅提升产线装配的效率，也方便后期维护时的快速更换。

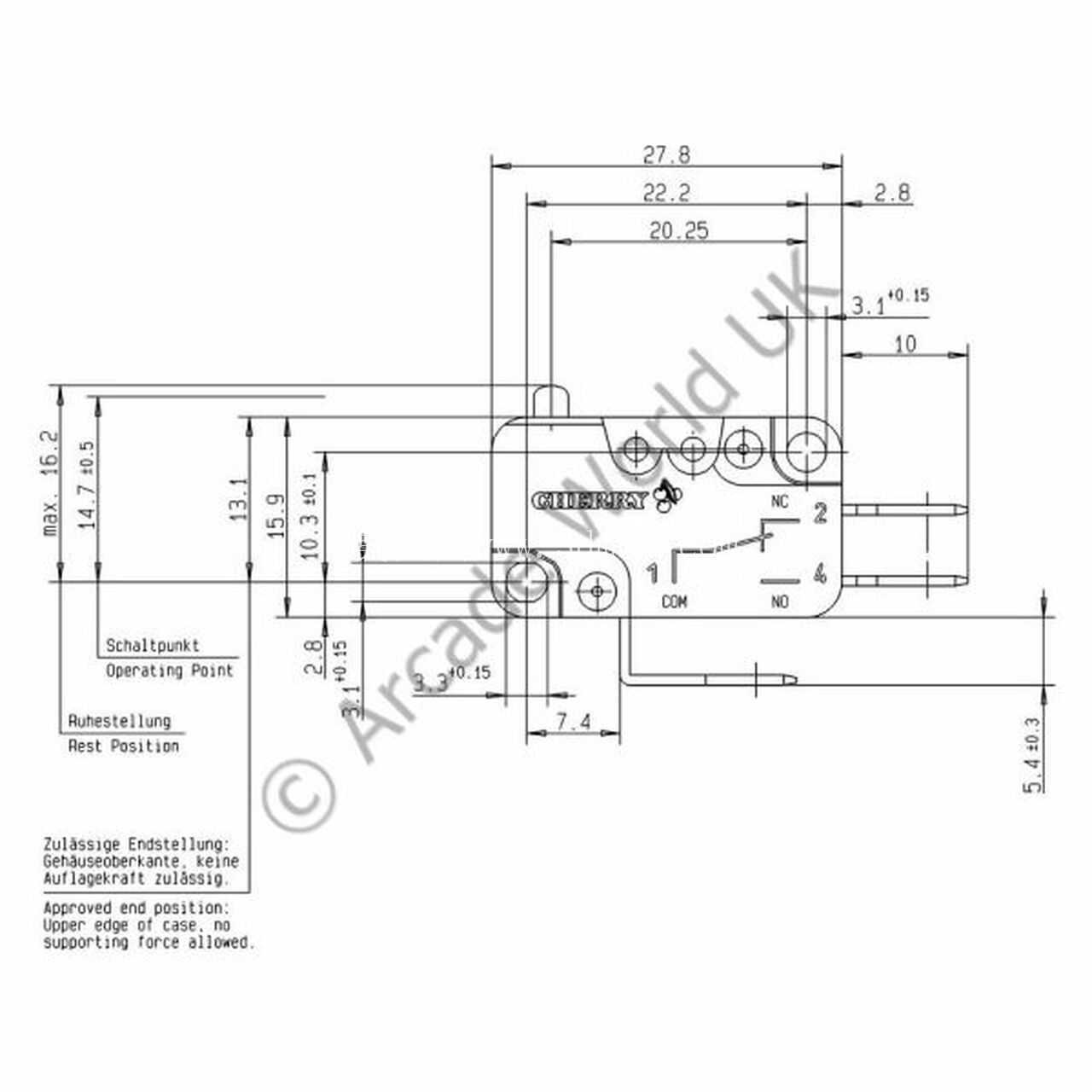

设计建模过程中，需要重点关注几个核心的尺寸配合：首先是摆杆的初始角度与触发行程的对应关系，要保证摆杆在被外部机构按压到规定行程时，内部瞬动机构刚好完成触点切换，同时预留15%左右的超程空间，避免外部机构的位置公差导致开关无法触发或者被压坏；其次是安装孔的同轴度与基座底面的平面度，要保证开关安装到设备面板上之后不会出现翘曲，避免内部机构卡滞影响动作可靠性；还有接线端子的伸出长度与插片的平行度，要保证接插件插装时不会出现偏斜、插不到位的问题，避免接触不良导致的信号丢失。

实际选型应用时，需要根据触发机构的运动轨迹匹配摆杆的长度与弯折角度，如果是直线运动的机构触发，要保证触发力的方向垂直于摆杆的受力面，避免侧向力长期作用导致摆杆变形、转轴磨损；如果是旋转机构的凸轮触发，要调整凸轮的轮廓曲线，保证触发过程平缓，不要对摆杆产生刚性冲击。这款开关的触点负载能力适配常规的控制回路电压等级，可以直接驱动小型继电器、指示灯类负载，如果需要驱动更大功率的负载，需要配合中间继电器做扩容，不能直接用开关触点承载大电流，避免触点熔焊失效。

从结构细节来看，壳体的合缝处做了卡扣加定位柱的配合结构，既保证装配时的定位精度，也能让上下壳体结合紧密，防止日常使用中的粉尘、水汽从合缝处进入内部污染触点；摆杆与壳体的转轴配合处做了限位挡边，限制摆杆的非工作方向自由度，避免运输、使用过程中摆杆出现侧向窜动，保证触发位置的一致性。这类开关的动作力设置在适中区间，既不会因为触发力太小导致设备运行中的振动引发误动作，也不会因为触发力太大导致外部驱动机构的负载过高，影响设备的运行效率。
