双节18650串联电池仓固定座结构

这套双节18650串联电池座，面向手持便携检测设备、户外小型通讯终端、DIY锂电供电模组、小型教学实验装置这类需要紧凑内置供电的场景设计，核心作用是将两节标准18650圆柱锂电池以串联方式排布，输出7.4V标称供电，同时通过壳体限位、金属导电弹片完成电芯的机械固定与电气导通，替代零散电芯用胶带捆绑、导线直接焊接的粗放装配方式，让电池组的装配、更换、维护都更规范。

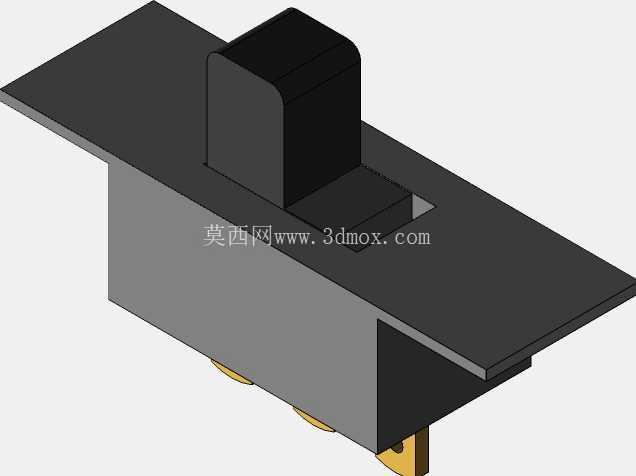

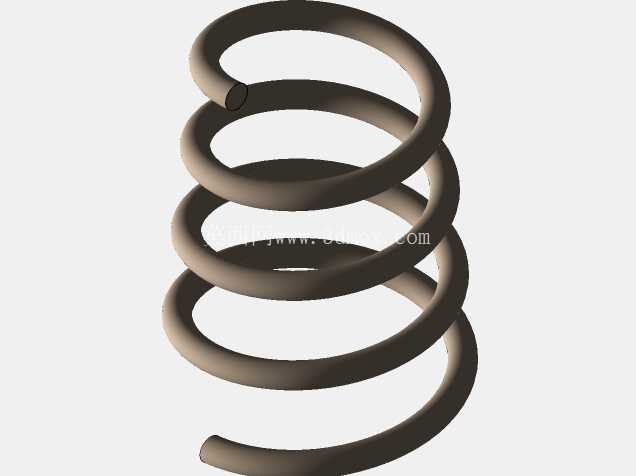

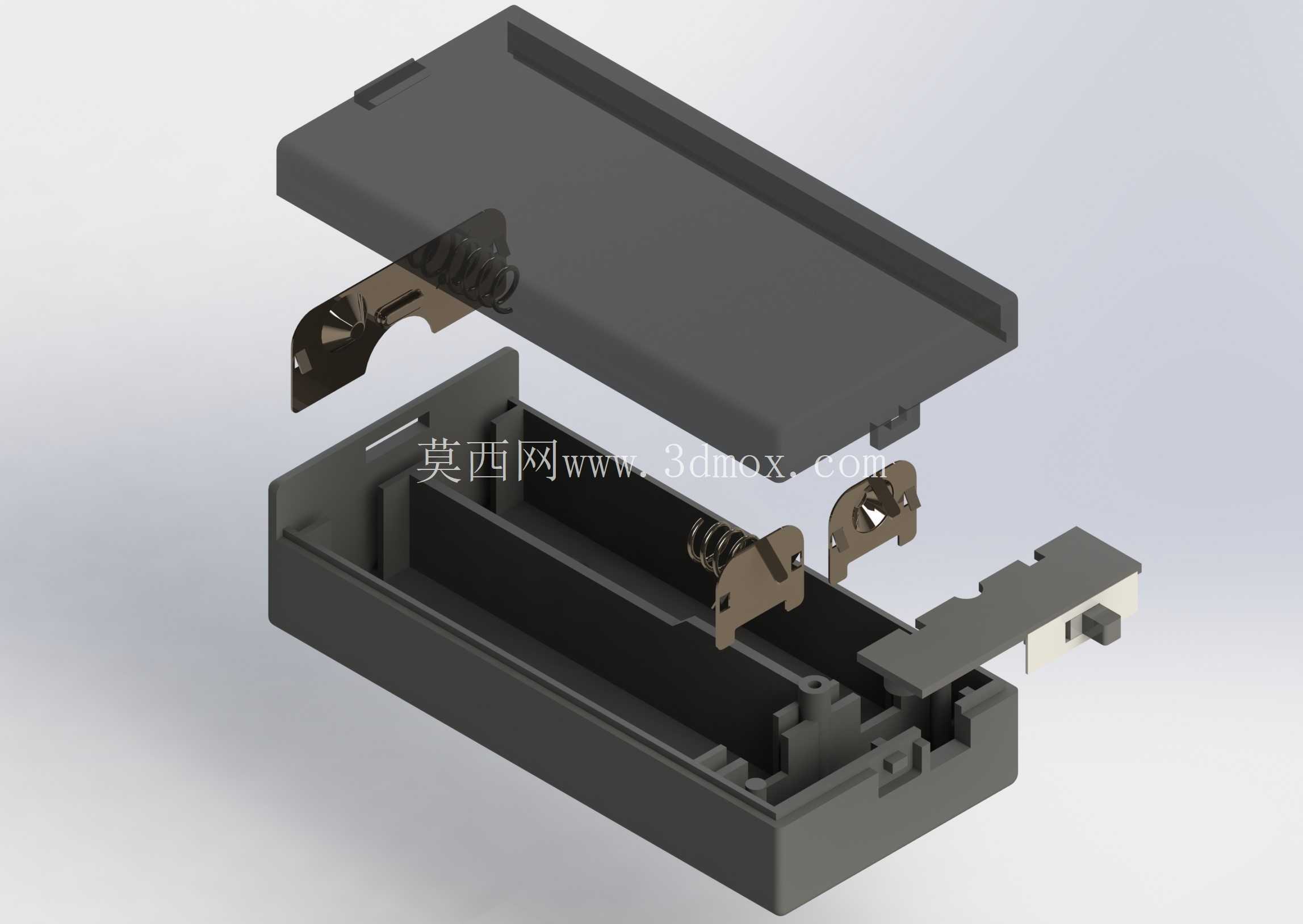

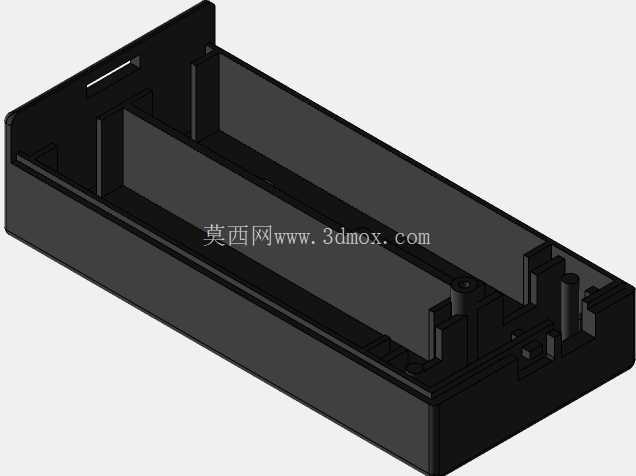

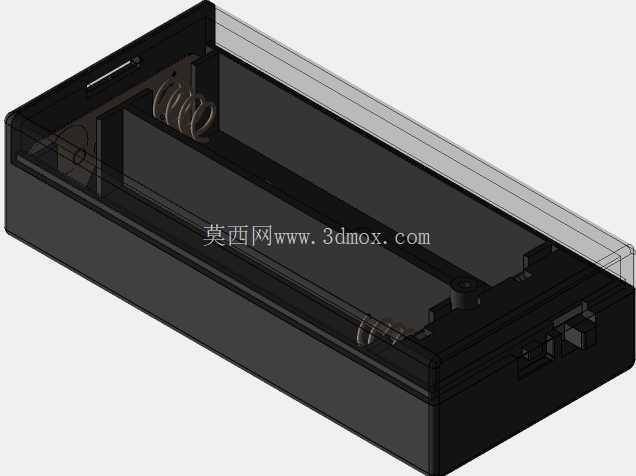

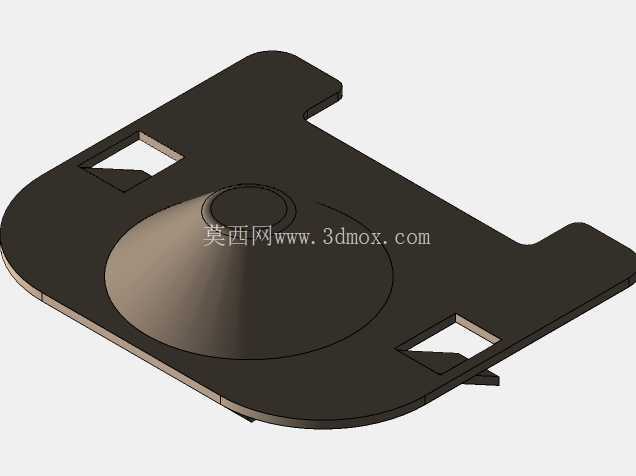

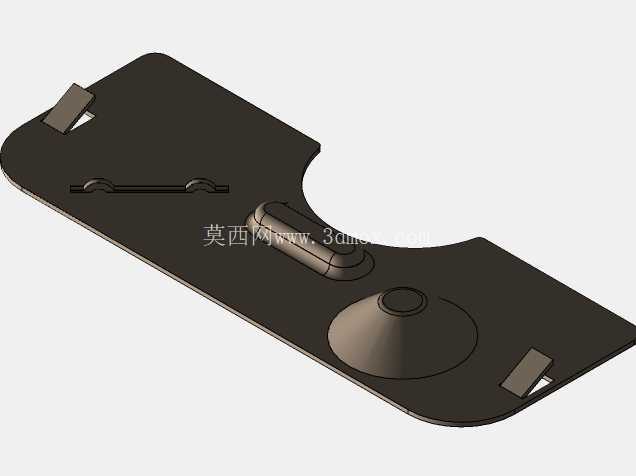

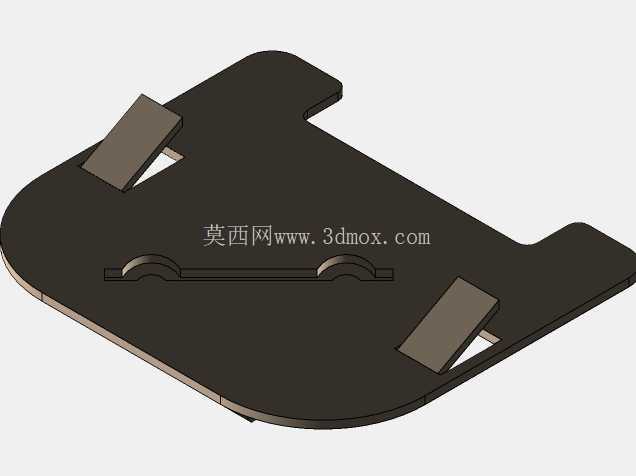

从实际装配逻辑来看，整套结构分为塑胶底壳、上盖、侧滑仓门、正负极端子弹片、电芯限位筋几个核心部分。底壳内部沿长度方向开出两条平行的圆柱容纳槽，槽体内壁做了多道沿电芯轴向分布的限位凸筋，凸筋高出槽底0.8-1.2mm，既可以把18650电芯的圆柱面托住，避免电芯外壁直接大面积贴死壳体内壁，预留出电芯充放电过程中的轻微膨胀间隙，也能减少塑胶壳和电芯外壁的接触摩擦，装取电芯时不会出现卡滞。槽体的两端分别对应电芯的正负极位置，负极侧安装带预紧弹簧的金属接触弹片，弹片采用磷铜冲压成型，表面做镀镍处理，弹簧的预压行程设计在3-4mm，当电芯装入仓内后，弹簧被压缩产生持续的轴向顶紧力，哪怕设备在移动、轻微振动的工况下，电芯端面也不会和导电片出现接触断开、跳火的问题；正极侧的接触片做了避让凸台，专门避开18650电芯正极的泄压阀凸起区域，接触点只压在正极金属帽的环形端面上，不会顶触到电芯顶部的安全结构，避免装配不当损伤电芯。

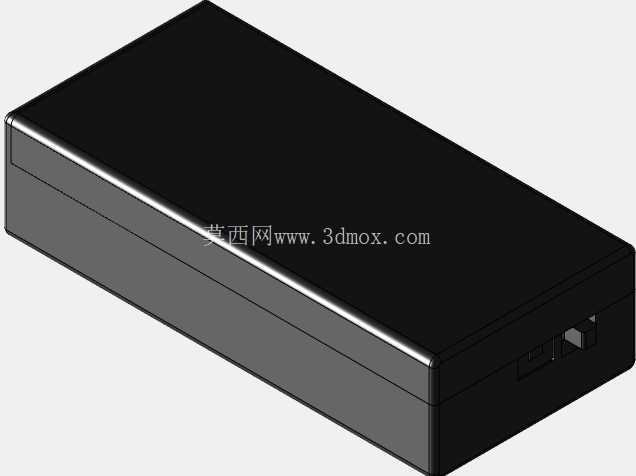

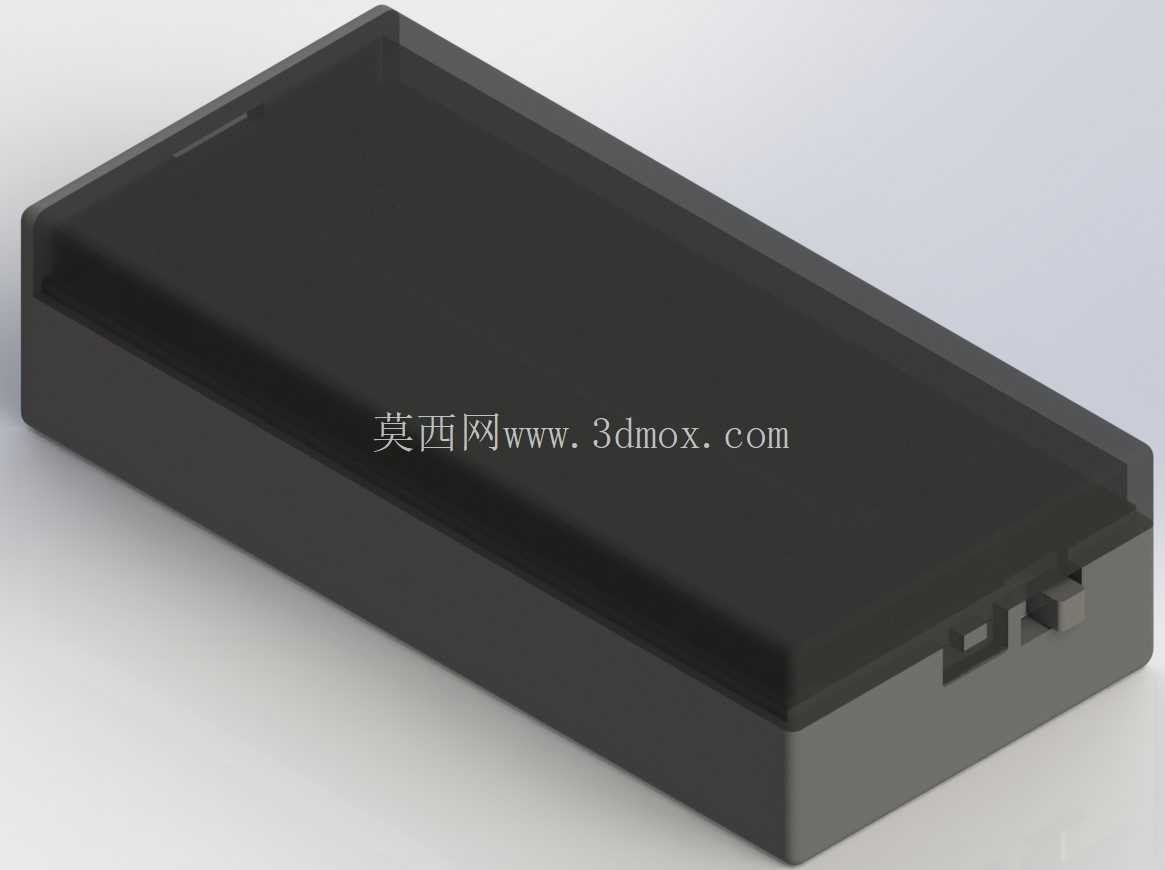

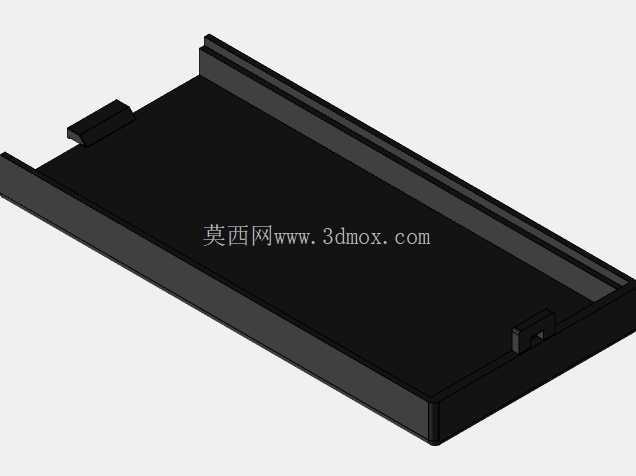

壳体的外形为长方体封闭式结构，整体长宽尺寸适配两节18650并排串联的排布边界：单节18650电芯直径18mm、长度65mm，两节沿轴向串联后总长度方向预留出两端弹片的安装空间，底壳内部净长控制在138-142mm，宽度方向容纳两节并排电芯加上中间分隔筋，总内部宽度在40-42mm，壳体侧壁厚度取1.8-2.2mm，既满足手持设备外壳的抗摔强度，也不会因为壁厚过大浪费外部安装空间。上盖和底壳采用四周卡扣配合的装配方式，上盖内侧对应电芯上方的位置做了多条压筋，当上下壳扣合后，压筋刚好压在电芯圆柱面的顶部，和底壳的托槽配合，把电芯在径向的窜动间隙限制在0.5mm以内，设备跌落或者晃动时电芯不会在仓内上下跳动。侧部的仓门采用滑插式结构，门体两侧做导向滑轨，和底壳侧壁的导轨槽配合，不需要拆开整个上盖就可以滑开仓门更换电芯，仓门末端带一个小的卡扣凸点，完全推入后自动卡入底壳的定位缺口，不会自行滑出。

设计过程中首先要锚定的边界是电芯的公差带：市面量产18650电芯的直径公差通常在±0.3mm，长度公差在±0.5mm，因此容纳槽的内径不能做成刚好18mm的整圆，槽内的有效容纳宽度要做到18.6-19mm，哪怕电芯取正公差也能顺利装入，不会出现装电芯时撑裂塑胶壳的情况；轴向方向依靠负极弹簧的行程来吸收电芯长度公差，不需要把槽长做的过大，避免电芯在仓内轴向晃量过大。导电弹片的导通路径做了加宽处理，弹片的引出脚从底壳侧壁的预留孔穿出，方便外部PCB直接焊接或者接导线，弹片的载流能力按照持续3A放电设计，满足小型便携设备的工作电流需求，接触电阻控制在10mΩ以内，大电流放电时弹片不会出现异常发热。

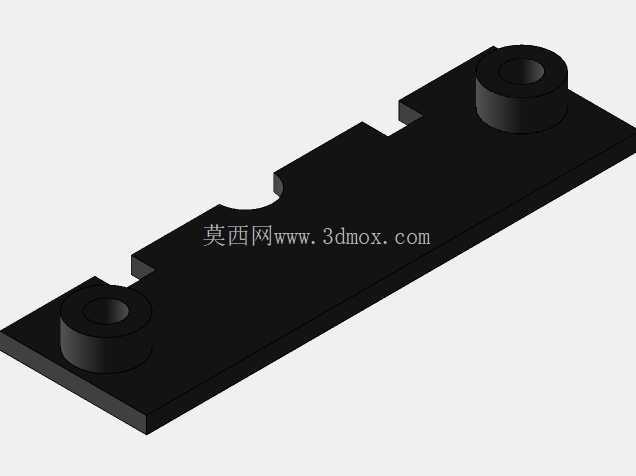

在整机安装匹配上，电池座的底壳背面预留了两个带沉孔的安装柱，孔位对应M2.5自攻螺丝或者螺丝穿过固定到设备主壳体的螺柱上，安装孔的中心距按照整机内部的堆叠空间设定，电池座整体作为一个独立的供电模块，可以直接固定在设备外壳的内部空腔里，外围不需要额外做电池包裹支架。壳体的边角全部做R2-R3的圆角过渡，没有尖锐棱角，一方面注塑生产时塑胶熔体在型腔里填充更顺畅，减少内应力开裂的风险，另一方面在手持设备内部装配时，不会刮伤周边的导线或者其他塑胶件。内部的中间分隔筋把两个电芯的容纳槽完全隔开，避免两节电芯的外壁直接互相摩擦，也能在单节电芯出现异常发热时，起到一定的隔热阻隔作用。

这套结构没有冗余的复杂特征，所有筋位、卡扣、弹片的布局都围绕电芯固定可靠、接触导通稳定、装拆便捷三个核心要求展开，既可以直接作为独立电池盒成品开模量产，也可以把整套电池仓结构直接整合到手持终端、小型检测仪器的外壳内部，作为整机供电腔的设计参考，建模时所有配合间隙、弹片预压量、壁厚、加强筋的参数都按照实际注塑生产和装配工艺设定，没有出现结构干涉或者装配方向错误的问题。
