模块化格构式水塔桁架支撑架构

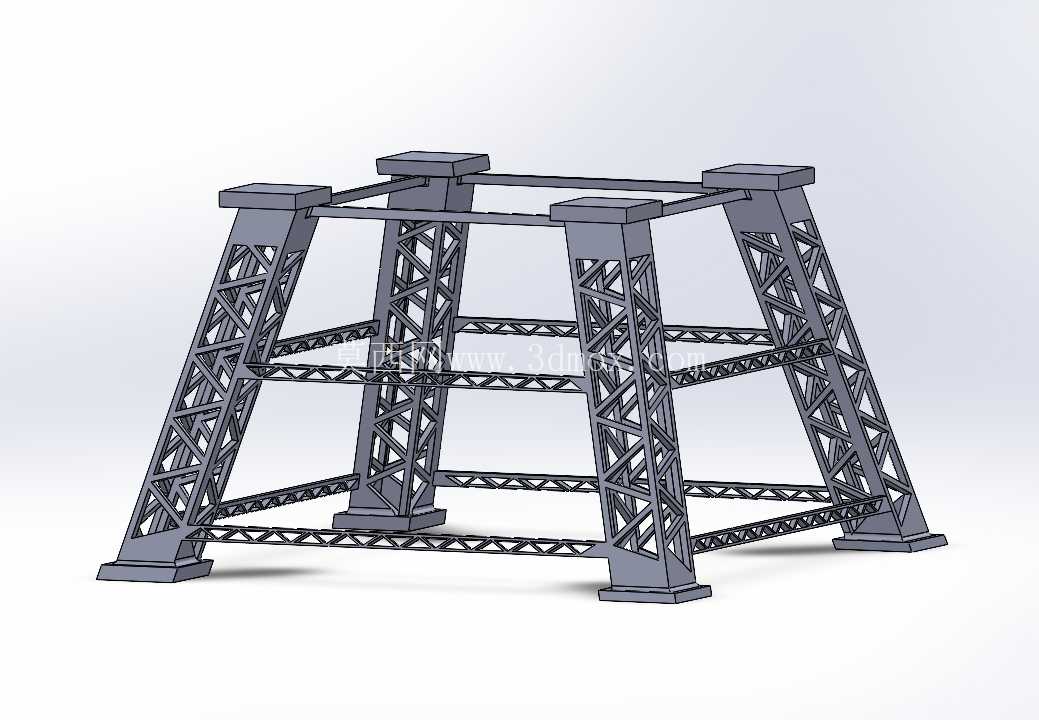

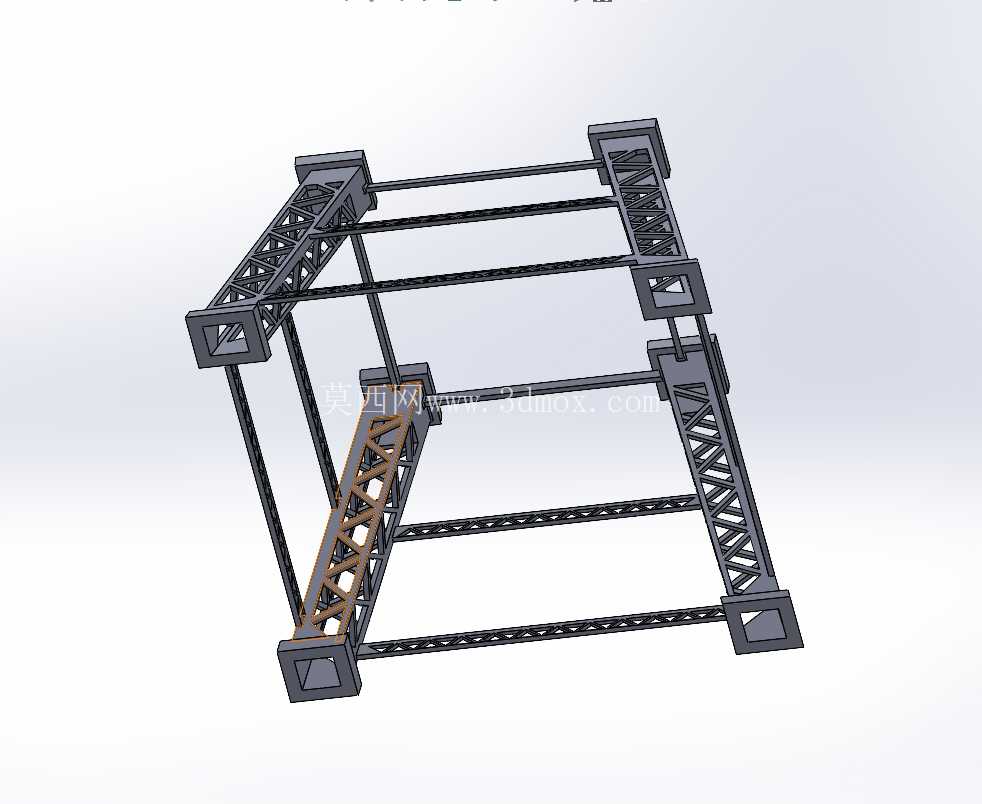

　　在工业储水、市政供水、工矿场地临时供水系统的搭建场景中，水塔支撑结构的选型直接决定了上部储水罐体的运行稳定性、场地适配性与全生命周期维护成本，传统现浇混凝土支墩、焊接式钢支架普遍存在施工周期长、结构冗余度高、无法按需拆解调整的痛点，这套模块化格构式支撑架构正是针对这类工程痛点完成的概念性结构方案。整套支撑采用对称式四立柱布局，外腿设置向外倾斜的角度来扩大底部支撑跨距，抵消上部储水满载时产生的倾覆力矩，中心区域设置垂直立柱承担核心竖向载荷，水平与对角方向的桁架杆件将外腿与中心立柱连接为整体受力体系，避免单根立柱独立承载出现应力集中的问题。

　　从结构受力逻辑来看，倾斜外腿的角度经过受力迭代优化，在不额外增加底部占地面积的前提下，将上部载荷通过桁架节点均匀分散到每根杆件上，对角斜杆主要承担水平风载、水体晃动产生的横向剪切力，水平横杆则用于约束各立柱的侧向变形，保证整体结构的抗扭刚度。设计过程中优先采用模块化的杆件拆分逻辑，所有桁架杆件、连接节点、底部支座、顶部安装平台都采用统一的接口规格，可根据实际储水罐的容量、安装高度需求灵活增减桁架层数、调整单根杆件的截面参数，不需要重新开展整体结构的拓扑设计，能大幅缩短不同项目的结构适配周期。结构的外形边界可根据项目需求灵活调整，常规适配中小型储水罐的配置下，底部支撑跨距大于顶部安装平台的尺寸，形成上窄下宽的稳定梯形轮廓，底部支座预留与混凝土基础锚固的螺栓安装孔位，不需要现场焊接作业，仅通过螺栓连接即可完成整套结构的拼装，适合临时供水站点、野外工矿作业区的快速搭建需求，后期场地迁移时也可完全拆解后转运重复利用，避免传统固定式支架拆除后产生的建材浪费。

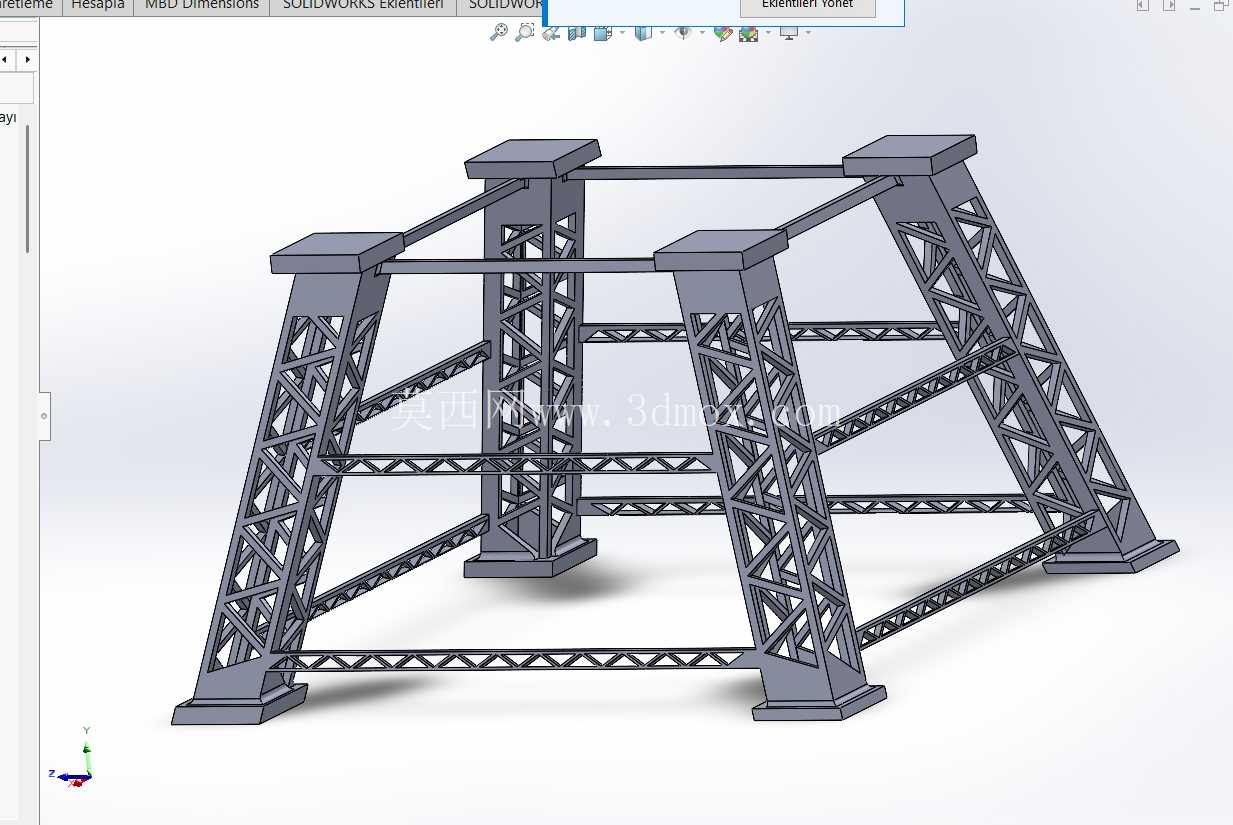

　　考虑到结构需要适配有限元静态与热分析的需求，建模过程中完整还原了每一处桁架节点的连接细节、杆件的截面形状，没有对受力关键位置做简化处理，可直接导入仿真软件开展不同载荷工况下的应力、变形校核，也可基于该基础模型优化杆件壁厚、节点连接形式，在保证结构强度、刚度满足设计要求的前提下尽可能降低整体自重。不同于传统桁架结构为了追求强度过度加大杆件截面的设计思路，这套方案在设计阶段就平衡了视觉上的结构稳固感与轻量化需求，格构式的杆件布局在保证整体承载能力的同时，大幅减少了钢材的用量，通透的桁架结构也能降低强风环境下的风阻，减少横向载荷对结构的影响。

　　顶部安装平台预留了与储水罐底座匹配的安装孔位，可适配不同规格的立式储水罐体，底部支座的高度可根据现场场地的平整度做微调，不需要额外对安装场地做大面积的平整处理，能适应山地、矿区等不平整场地的安装需求。虽然这套方案最初是作为结构与热分析研究的概念模型，未直接落地为最终工程方案，但其模块化的设计思路、桁架受力体系的布局逻辑，可为后续同类型支撑结构的设计提供参考，尤其是在需要快速部署、可拆解重复利用的供水场景中，这种格构式模块化支撑相比传统结构有着明显的应用优势。
