Type-C接口5V2A充放电升压电路板

　　这款充放电升压电路板，核心定位是小功率便携电子设备的电源管理单元，在日常的小型数码配件开发、便携外设改装场景里应用十分广泛，比如给小型手持检测设备做内置电源充放管理、给DIY便携小风扇、迷你LED补光灯这类小功耗产品提供稳定的5V输出，也能作为老旧小型数码设备的充电替换模块使用，解决原装充电板损坏后配件难寻的问题。从功能特性来看，板载集成了完整的充放电管理与升压电路，输入采用Type-C接口，适配当前主流的手机充电线，无需额外配备专用线材，输出端为标准USB-A型接口，可直接给支持5V输入的外设供电，未焊接的输出接口设计也给开发人员预留了灵活调整的空间，可根据实际项目需求选择焊接不同朝向的接口，或是直接引线连接到设备内部的供电端。

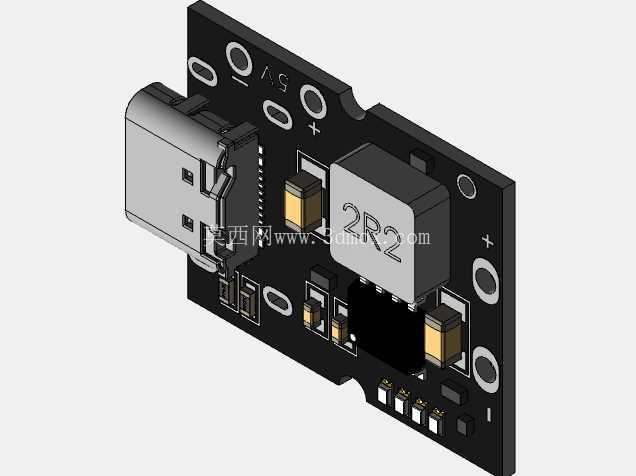

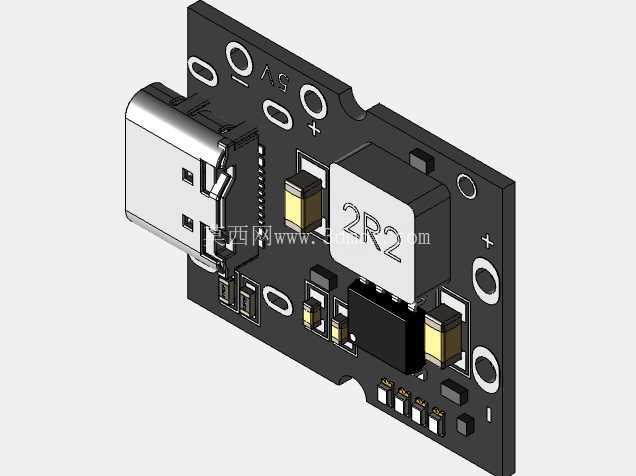

　　电路部分集成了功率电感、电源管理芯片、滤波电容等核心器件，布局紧凑，功率电感布置在板卡靠近输入接口的一侧，大电流走线做了加宽处理，减少大电流工况下的线路压降与发热，滤波电容贴近芯片供电引脚布置，能有效滤除电源纹波，保证输出电压的稳定性，避免因供电纹波过大导致连接的数码设备出现工作异常、屏幕闪跳等问题。在设计思路上，这款板卡优先考虑了小空间场景下的安装适配性，整体PCB采用20x25mm的矩形尺寸，板卡四个角预留了标准的安装固定孔，孔径适配常用的M2螺丝，可直接通过铜柱固定在3D打印的设备外壳内部，或是通过双面胶粘贴在狭小的设备腔体中，安装边界清晰，不会和周边的结构件产生干涉。

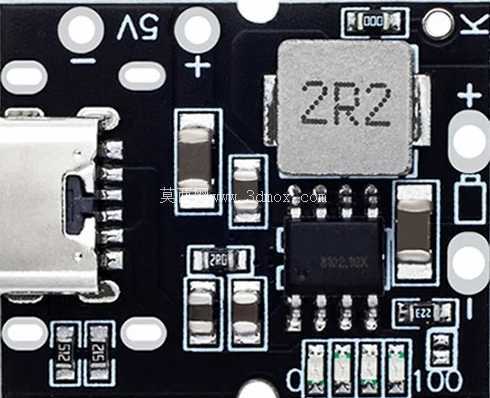

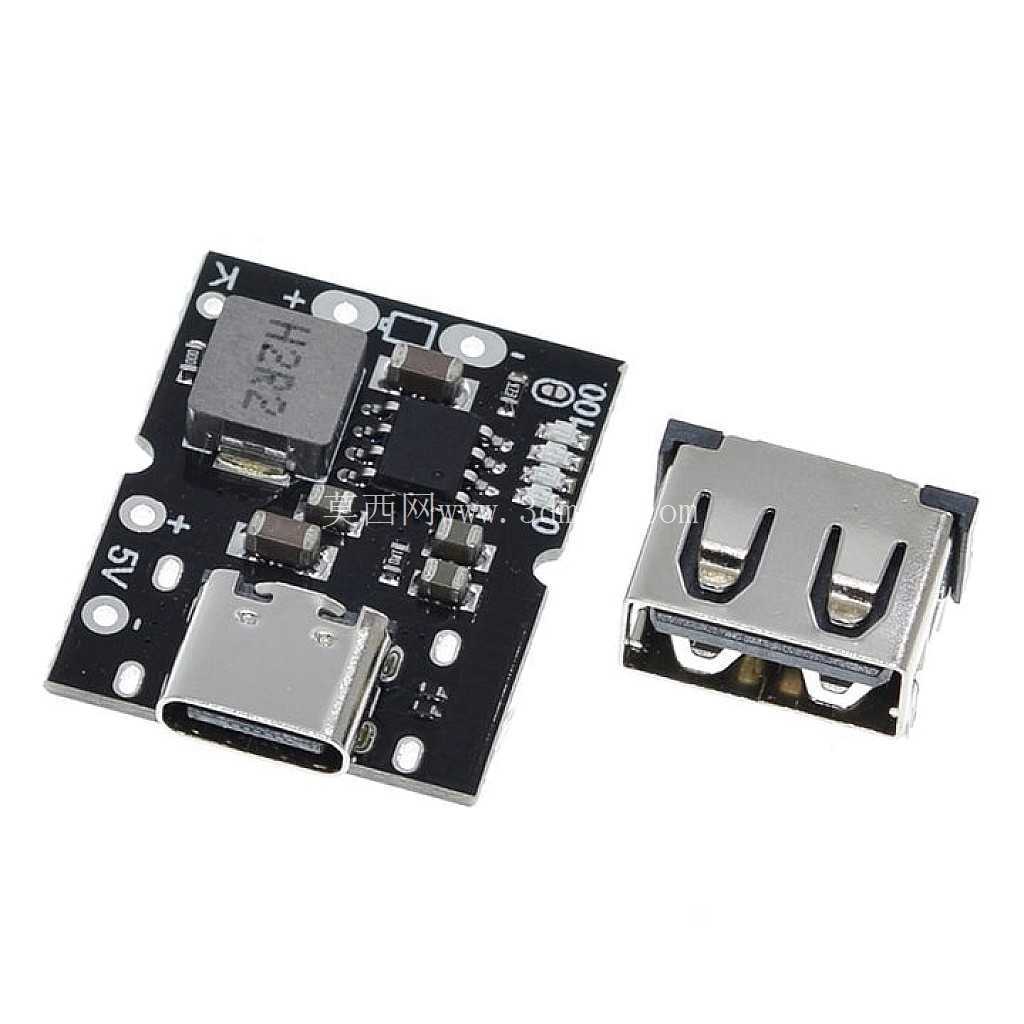

　　板卡上的接口高度经过统一管控，Type-C输入接口的顶面高度与板载最高的功率电感顶面高度基本齐平，在做外壳开孔设计时，只需按照最高器件的高度预留内部空间即可，无需单独为不同器件做差异化的避位设计，能有效降低外壳结构的设计复杂度。输出端的USB-A接口焊盘采用标准封装尺寸，焊接兼容性强，无论是直插式的标准USB-A母座，还是带固定脚的加固型母座都能适配，开发人员可根据产品的使用强度选择对应的接口配件，比如经常插拔的场景可选用带金属外壳加固的母座，提升接口的耐用性，仅做内部接线的场景甚至可以不焊接母座，直接在焊盘上引线，进一步压缩整体占用空间。板卡上的丝印标识清晰标注了输入输出的正负极、接口定义，在进行二次开发焊接时，无需反复查阅原理图就能快速完成接线，能有效降低接线错误导致的板卡烧毁风险。在实际工况下，这款板卡可稳定输出2A的持续电流，满足绝大多数小型5V供电设备的功率需求，升压电路的转换效率处于较高水平，在电池电量充足的区间内，发热控制表现良好，连续带载工作时板卡表面温度不会过高，不会对周边的塑料结构件产生烫损风险。

　　针对嵌入式设备开发场景，这款板卡的外围电路无需额外添加过多元器件，只要接上对应的锂电池就能实现完整的充放电功能，充电时可自动管理电池的充电流程，充满后自动截止，放电时具备过流、过压保护功能，当输出端出现短路情况时能自动切断输出，避免故障进一步扩大损坏后端设备或是电池。板卡的布线充分考虑了电磁兼容问题，功率回路的走线面积做了优化，信号回路与功率回路做了分区布置，减少工作时对外的电磁辐射，避免对周边的敏感无线信号比如蓝牙、WiFi信号产生干扰，适配带无线通讯功能的小型便携设备使用。在结构建模过程中，这款板卡的所有器件高度、安装孔位、接口位置都做了1:1的还原，可直接导入到整体设备的装配模型中做干涉检查，提前验证结构设计的合理性，避免开模后才发现板卡与外壳结构、其他元器件出现位置冲突，减少产品开发过程中的迭代次数，缩短开发周期。
