INMP441全指向MEMS麦克风模块结构设计

项目分类:通讯工具类 发布时间:2026-01-20 ID:1124588
  • INMP441全指向MEMS麦克风模块结构设计
  • INMP441全指向MEMS麦克风模块结构设计
  • INMP441全指向MEMS麦克风模块结构设计
  • INMP441全指向MEMS麦克风模块结构设计
  • INMP441全指向MEMS麦克风模块结构设计

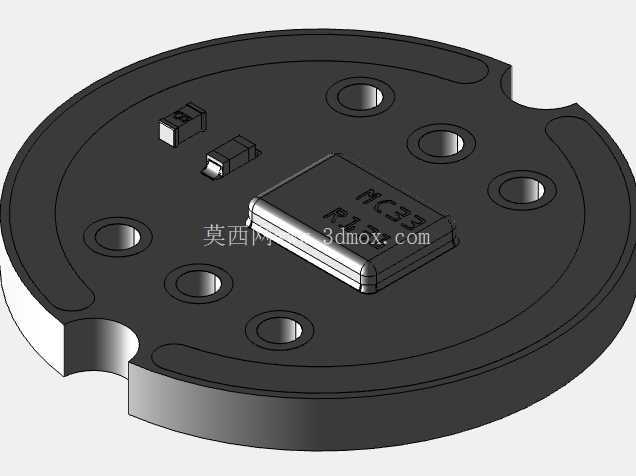

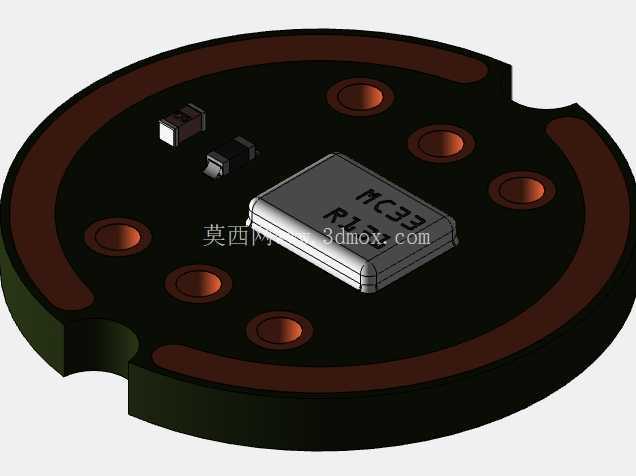

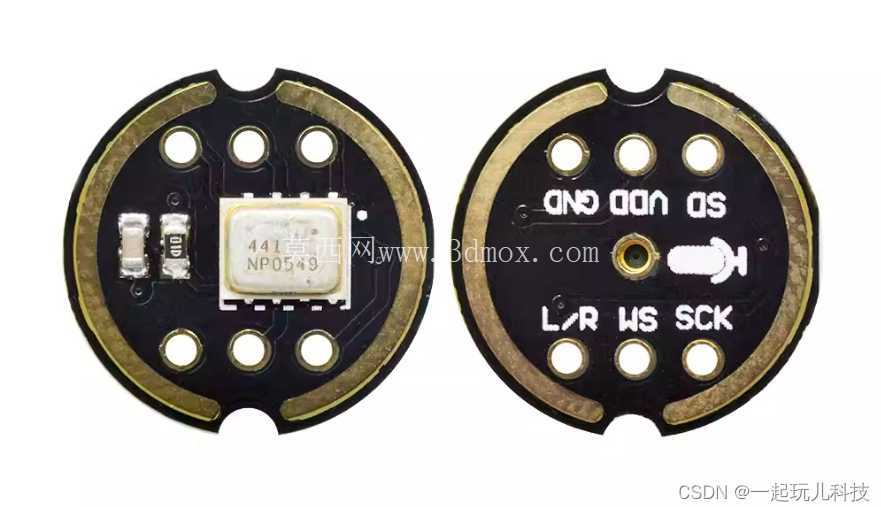

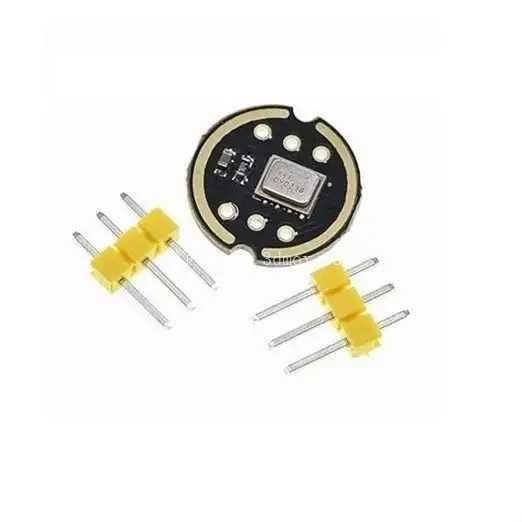

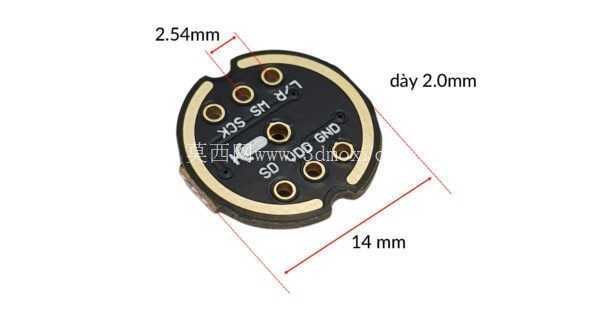

  在做便携音频采集终端、智能语音交互设备的结构适配时,这类圆形板载MEMS麦克风模块是选型清单里的高频选项,不同于传统驻极体麦克风需要额外搭配偏置电路、信号调理电路的繁琐设计,INMP441模块把核心声电转换芯片、外围匹配电路都集成在圆形PCB基板上,配套的排针组件可以直接插装在主控载板上,省去了飞线焊接的工序,也能避免手工焊接带来的信号干扰问题。从实际安装边界来看,圆形基板的直径控制在常见的15-20mm区间,厚度不到2mm,板上预留的六个对称安装孔位可以兼容M2规格的铜柱固定,不管是嵌入智能音箱的外壳腔体,还是固定在可穿戴录音设备的内部支架上,都不会占用过多的结构空间,配套的2.54mm间距排针是标准件,和市面上绝大多数开源硬件主控板的排座完全匹配,结构工程师在做堆叠设计的时候不需要额外调整孔位间距,能直接套用标准排针的安装尺寸做干涉检查。从功能设计的角度来说,这个模块采用全指向拾音的声学结构,不管声源来自模块的哪个方位,都能均匀拾取声信号,不会因为安装角度的偏差导致拾音灵敏度下降,板载的INMP441芯片本身集成了I2S数字输出接口,不需要额外的ADC转换电路就能直接和主控芯片的音频接口通讯,能大幅减少模拟信号传输过程中引入的电磁干扰,这一点在做工业现场的语音采集节点设计时优势尤其明显,工业环境里电机、变频器的电磁干扰很强,模拟输出的麦克风很容易出现底噪过大的问题,数字输出的模块就能规避这类问题。

  在做结构建模的时候,要特别注意麦克风拾音孔的对位设计,模块上的MEMS芯片拾音面是朝上的,外壳对应的位置必须预留直径不小于3mm的出声孔,孔位和拾音面之间的间隙要控制在0.5-1mm之间,间隙过大容易出现声谐振导致频响曲线畸变,间隙过小则可能因为装配公差挡住拾音孔,影响拾音效果。另外模块的供电范围覆盖1.8V到3.3V,和绝大多数低功耗主控的供电电平匹配,不需要额外做电平转换电路,在做低功耗便携设备设计的时候,模块1.4mA的工作电流不会给电池续航带来太大压力,-75dBFS的高电源抑制比意味着即使供电轨上有小幅的纹波波动,也不会被转化为可闻的音频底噪,对电源电路的设计要求更低。

  在实际的项目应用里,这类模块常被用在智能家居的语音控制节点、会议系统的阵列拾音单元、户外环境的噪声监测终端、可穿戴录音设备的前端采集部分,做阵列排布的时候,圆形的板型可以很方便地按照等间距环形排布,不需要额外设计异形的载板来适配,每个模块的安装高度一致,能保证阵列拾音的相位一致性,减少后续波束成形算法的校准工作量。建模的时候还要注意排针的突出高度,排针焊接后从基板背面突出的长度大概是6mm,做堆叠设计的时候要给排针和下方载板的元件预留足够的安全间隙,避免排针和下方的 tall 元件出现干涉,板上的外围阻容元件都是0402封装的表贴件,整体突出基板表面的高度不到1mm,除了核心MEMS芯片的金属屏蔽罩高度大概1.2mm之外,整个模块的最高处就是屏蔽罩位置,在做外壳内腔设计的时候,只要保证内腔和屏蔽罩之间有0.3mm以上的间隙就不会出现装配顶壳的问题。

  另外模块的六个焊盘是对称分布的,不管是采用排针插装还是直接焊线连接,都可以根据实际的安装方向选择焊接位置,不会出现接线方向受限的问题,对于结构空间特别紧凑的应用场景,甚至可以剪掉排针,直接用漆包线焊接模块的焊盘,进一步降低整体的安装高度,适配超薄的设备内腔。在做声学腔体设计的时候,要注意拾音孔周围不要做容易产生声反射的直角结构,尽量做圆弧过渡,减少声波反射带来的频响峰谷,保证60Hz到15kHz的平坦频率响应,让拾取的声音不会出现明显的音色失真,不管是做语音识别还是音频录制,都能保证信号的保真度。
