4欧姆3瓦带引线安装式箱式扬声器

在嵌入式开发、小型音频设备搭建的场景里，发声单元的选型往往容易被忽略，但实际做项目时会发现，不合适的扬声器要么安装固定麻烦，要么阻抗功率不匹配驱动电路，要么引线连接不可靠，拖慢整个项目的落地进度。这款箱式结构的扬声器，就是针对这类小尺寸音频输出需求设计的一体化发声部件，省去了单独设计喇叭安装腔体的步骤，拿来就能直接适配到各类小型电子设备里。

从实际使用场景来看，它的适配范围很广，做ESP、Arduino、STM32这类开发板的项目时，经常需要做语音提示、报警音输出、简单音频播放的功能，用这个扬声器刚好匹配常用的小功率音频驱动电路，4欧姆的阻抗、3瓦的额定功率，刚好适配绝大多数开发板配套的功放模块输出参数，不会出现阻抗不匹配导致的音质发闷、功率不足声音过小，或者过载烧坏喇叭的问题。除了开发板原型验证，它也可以直接用在迷你蓝牙音箱、小型桌面提示器、门禁语音模块、工控设备故障报警单元这类量产小设备上，一体化的箱体结构不需要额外做声学腔体设计，能缩短产品的开发周期。

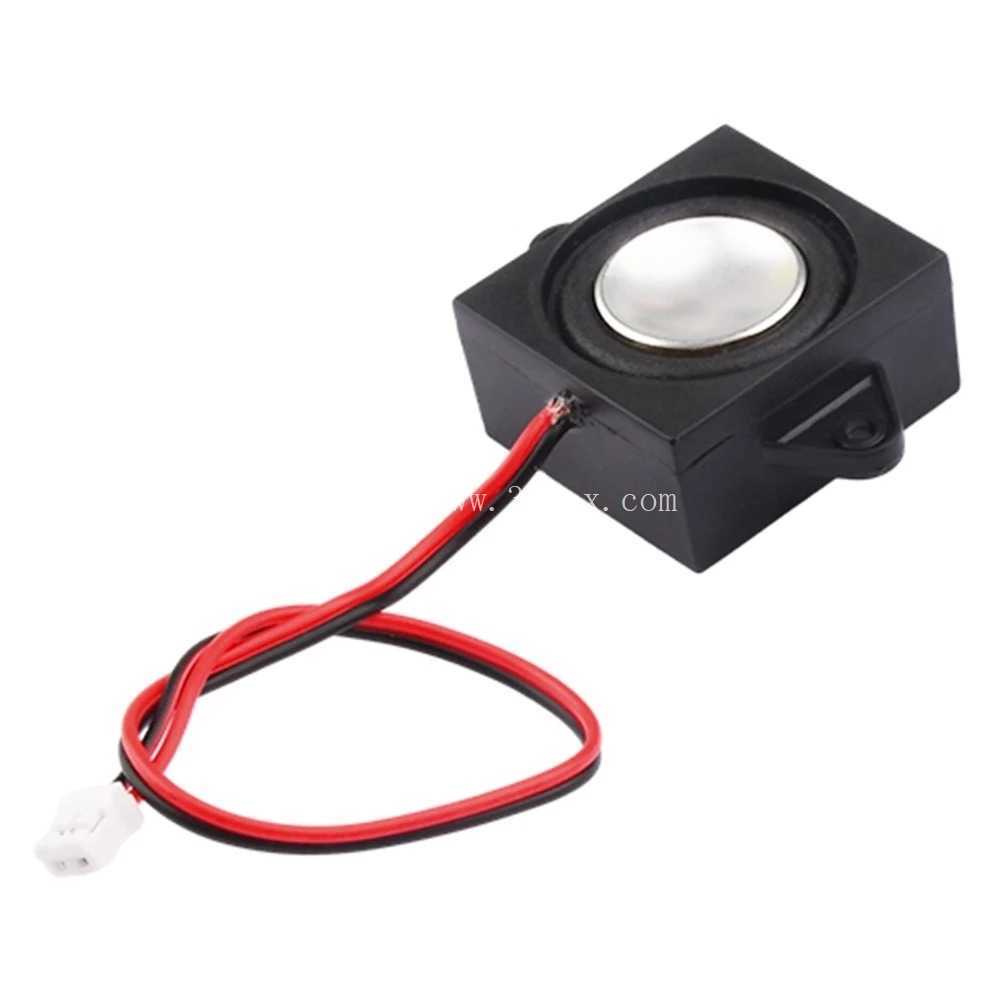

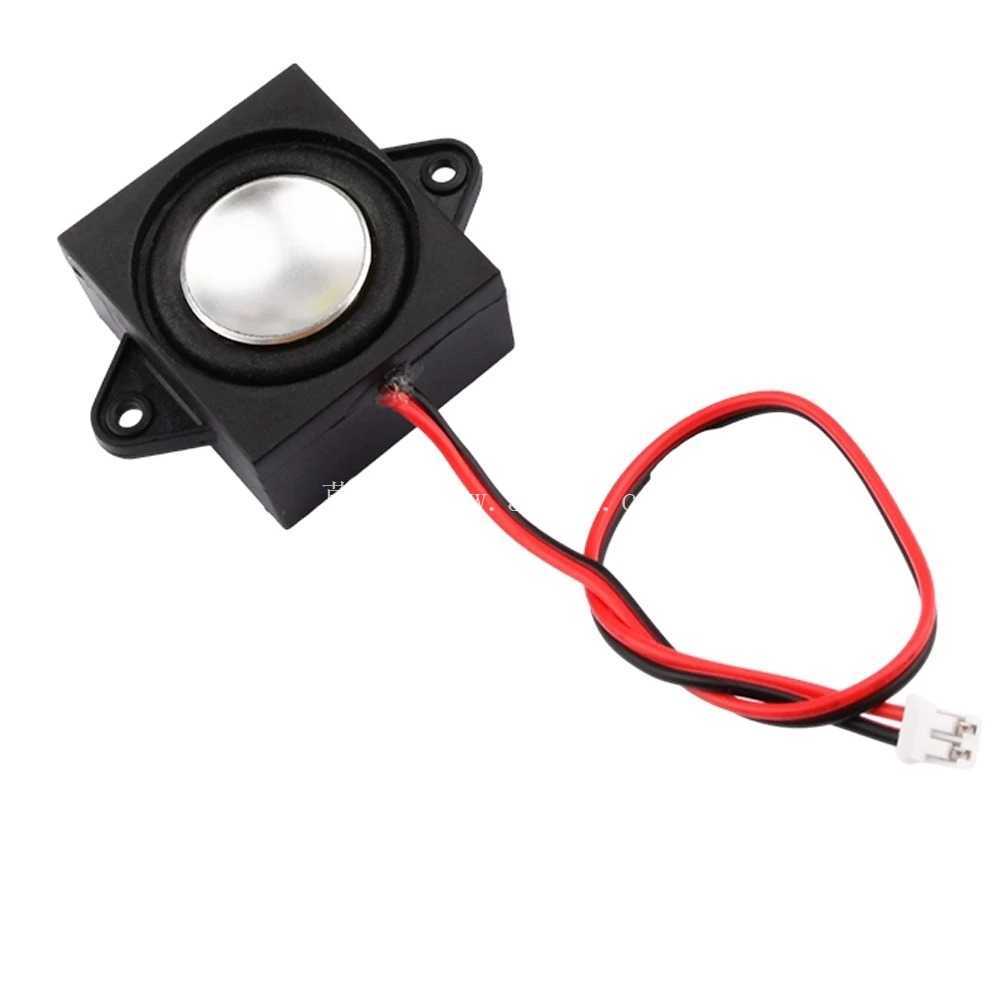

设计上它采用了腔体与安装支架一体化的结构，不是那种裸露的喇叭单元，自带的塑料箱体已经做好了声学密封，能避免喇叭背面的声波和正面声波抵消导致的低音缺失、音量偏小问题，实际发声效果比同尺寸的裸喇叭要好很多。出线部分采用了红黑双线区分正负极，末端带标准的接插件，不用自己焊接引线，插接到对应的功放接口就能用，组装的时候能省不少焊接的工时，也能避免焊错正负极导致的音质问题。

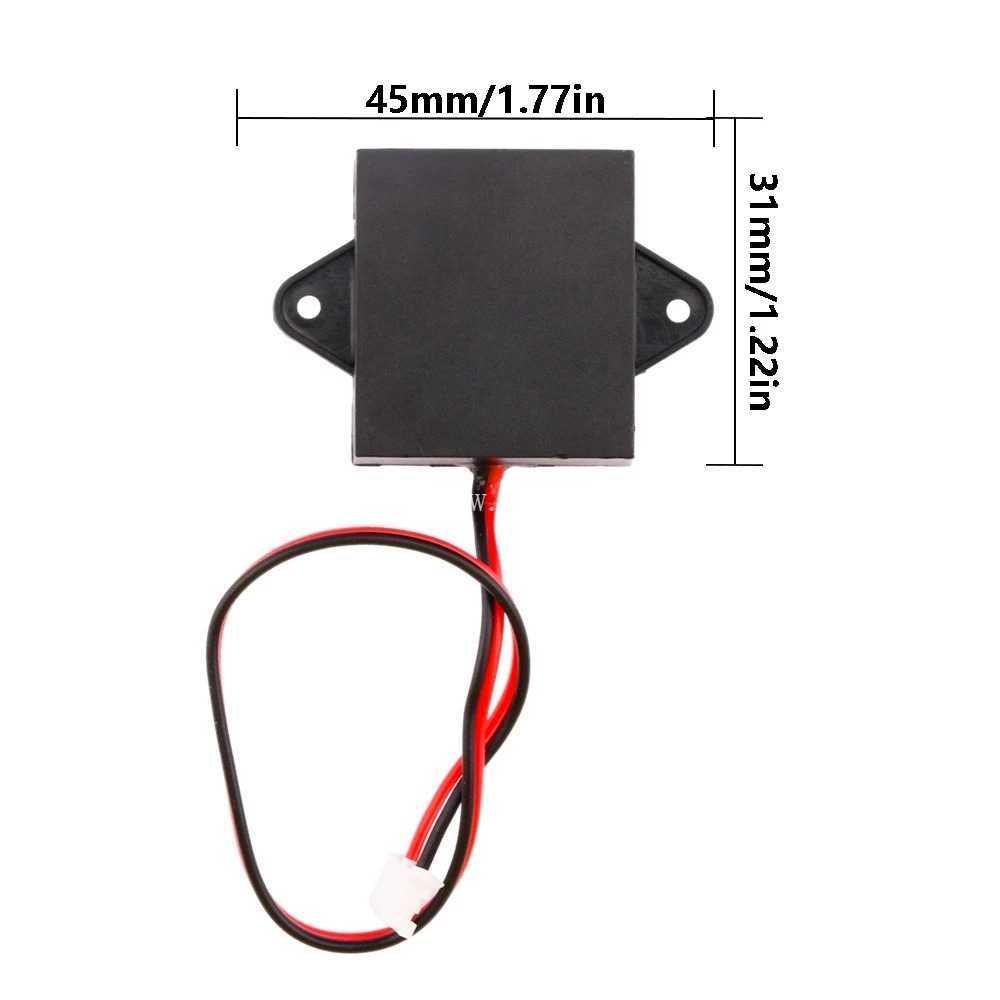

尺寸和安装边界是结构设计时最需要关注的部分，这款扬声器的箱体本身尺寸为31x28x15毫米，算上两侧伸出的安装固定支架，整体完整的安装占位尺寸是45x28x15毫米，安装孔的中心距对应36.5毫米的孔位尺寸，做结构设计的时候，只要在壳体上预留出对应大小的腔体空位，在对应孔位位置做两个直径匹配的安装柱，就能用螺丝直接把扬声器固定在壳体内部，不需要额外做固定卡扣或者压合结构，安装方式非常简单可靠。

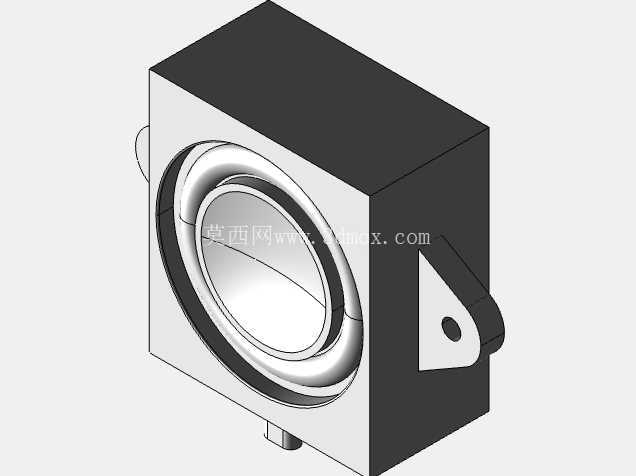

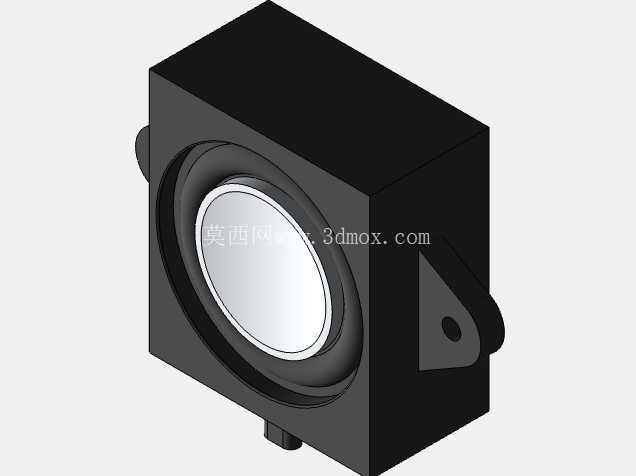

做结构建模的时候要注意，扬声器正面的振膜区域要预留出对应的出声孔位，不能有结构件遮挡振膜前方的出声路径，否则会导致声音发闷、音量下降；引线出线的位置要预留足够的走线空间，避免组装的时候引线被壳体压到，导致引线破损短路或者接插件松脱。另外因为它自带一体化箱体，不需要在设备壳体上额外做密封的声学腔体，只要预留出安装空间和出声孔就行，对结构设计的要求很低，哪怕是刚接触结构设计的工程师，也能快速完成对应的适配结构设计。

从实际选型的角度来说，这种一体化箱式扬声器比单独采购裸喇叭再自己做腔体要靠谱很多，自己做腔体如果密封不好、腔体容积不对，很容易出现音质差、有共振杂音的问题，这款成品的箱体是经过声学匹配的，直接安装就能达到设计的发声效果，不需要反复调整腔体参数，对于快速原型开发、小批量产品制作来说，能省下很多调试的时间。它的安装耳带固定孔，相比背胶固定的喇叭，固定可靠性更高，在有轻微振动的使用场景下也不会出现脱落移位的问题，长期使用的稳定性更好。
