MAX98357A I2S音频放大器模块结构设计

在嵌入式音频开发、小型智能终端音频输出、便携设备音频驱动的场景中，这类I2S接口的D类音频放大模块是结构设计与硬件选型阶段经常接触的部件，做三维建模时需要把实际使用中的安装、接线、周边干涉问题全部考虑到位，不能只做外观复刻。

从实际功能来看，这款模块核心承担数字音频信号转功率放大输出的作用，单电源供电覆盖2.5V到5.5V的宽压区间，适配绝大多数3.3V、5V供电的嵌入式主控系统，不需要额外搭建负压供电电路，在5V供电、4Ω负载的工况下可以输出3.2W的音频功率，足够驱动小型桌面扬声器、便携设备内置喇叭，相比传统AB类功放，D类架构的发热控制更好，不需要额外加装大面积散热片，对小型化设备的内部空间利用非常友好。模块采用标准I2S数字音频接口，直接对接主控的BCLK、LRC、DIN数字音频引脚，不需要额外的数模转换前置电路，简化了音频链路的硬件设计，同时板载增益配置引脚，可以根据实际输出需求调整放大倍数，适配不同灵敏度的扬声器参数。

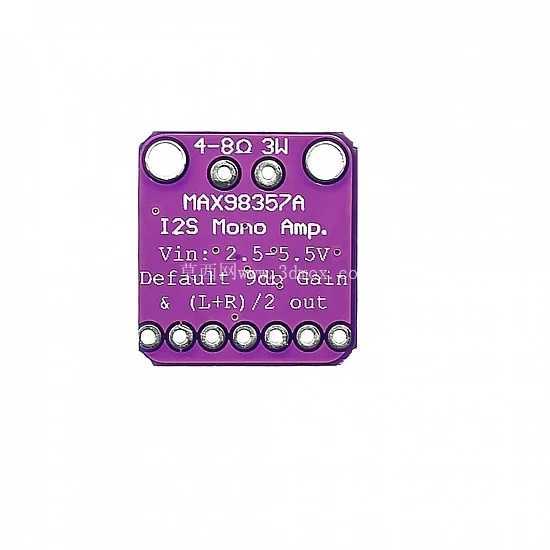

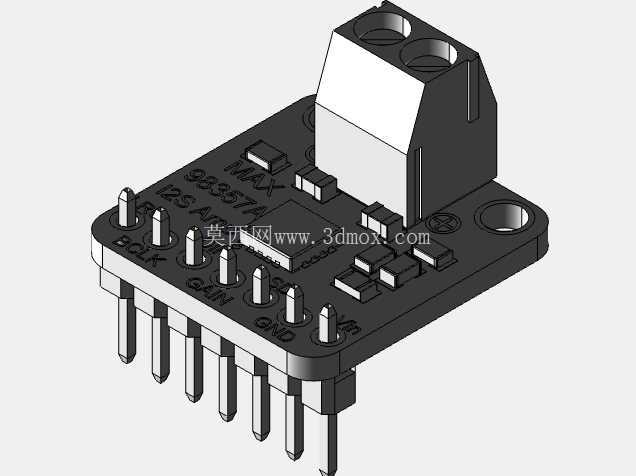

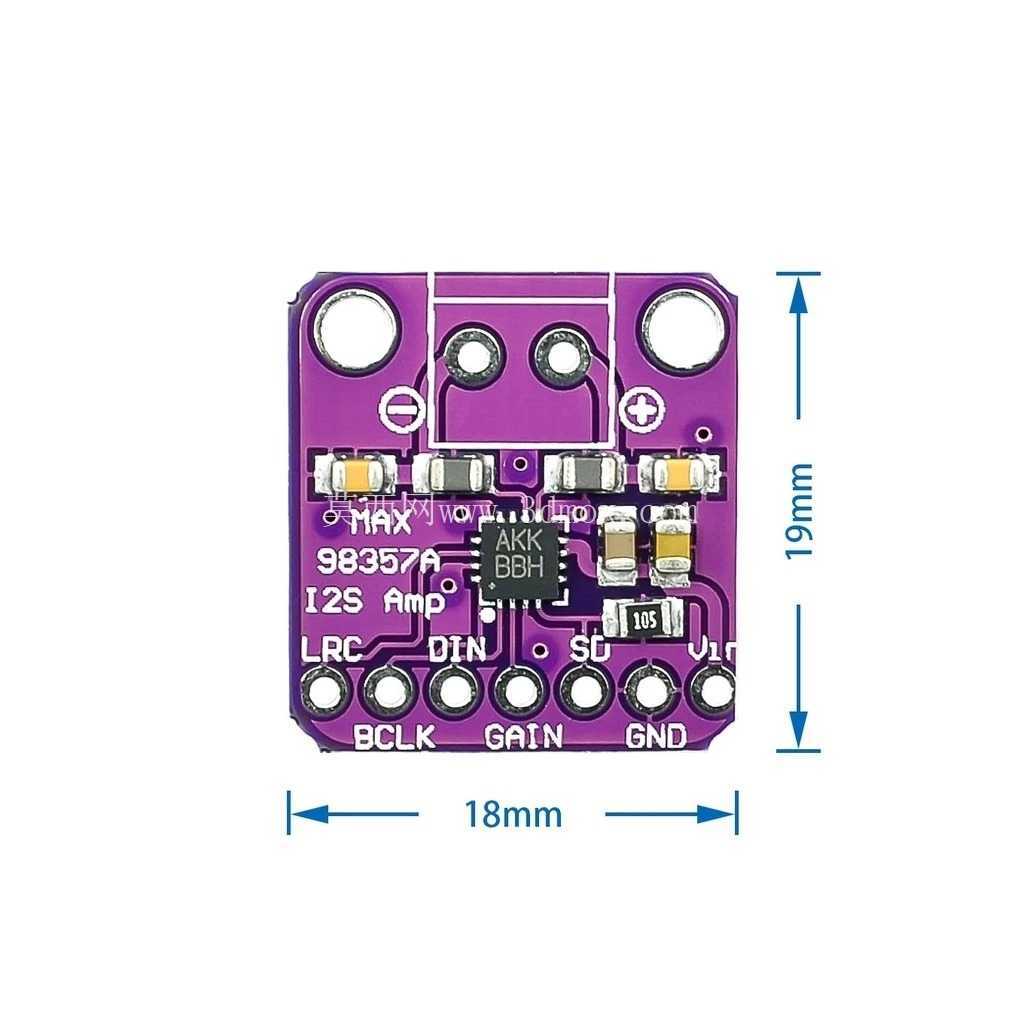

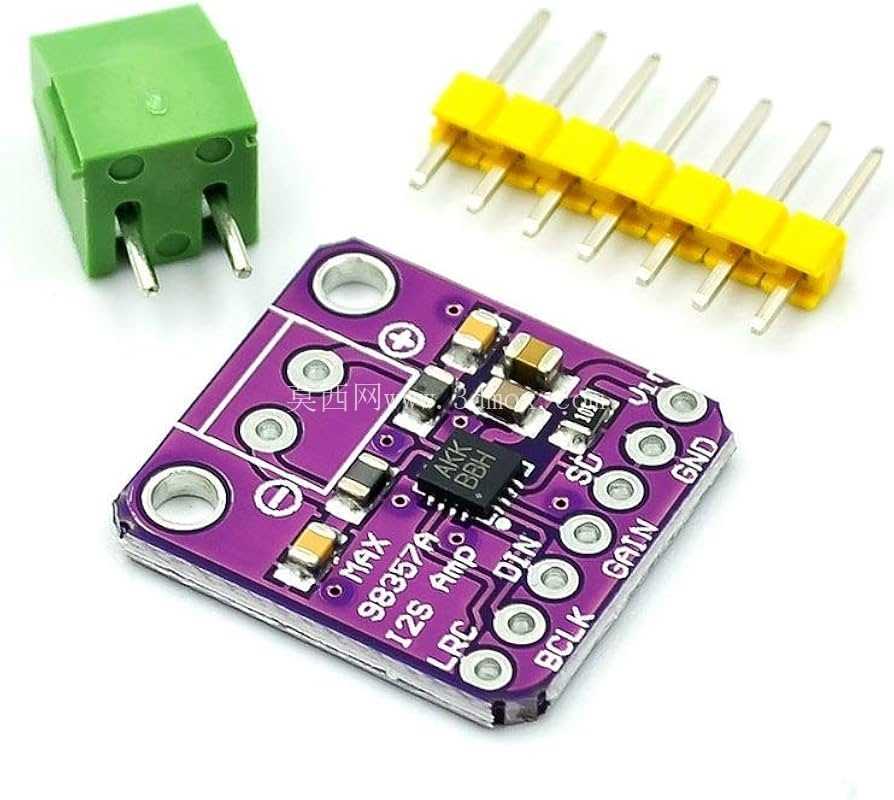

做结构设计的时候，首先要明确模块的安装边界：PCB板采用紫色阻焊的常规FR-4板材，四个角预留了标准直径的金属化安装孔，孔位间距匹配通用小型电子模块的安装规范，可以直接用铜柱固定在设备内部的安装柱上，也可以配合排针做插装式固定，建模时要准确还原安装孔的中心距、孔径公差，避免实际装配时出现孔位错位的问题。模块的接线端分为两个部分，一侧是绿色的螺钉式接线端子，用来连接外部扬声器输出，端子的引脚间距、螺钉锁紧的操作空间要预留足够，不能让周边结构件挡住螺丝刀的操作路径；另一侧是标准2.54mm间距的直插排针，用来对接主控的I2S信号与供电引脚，排针的伸出长度、焊盘位置要准确还原，考虑插装时的插拔空间，避免和周边的高元件件产生干涉。

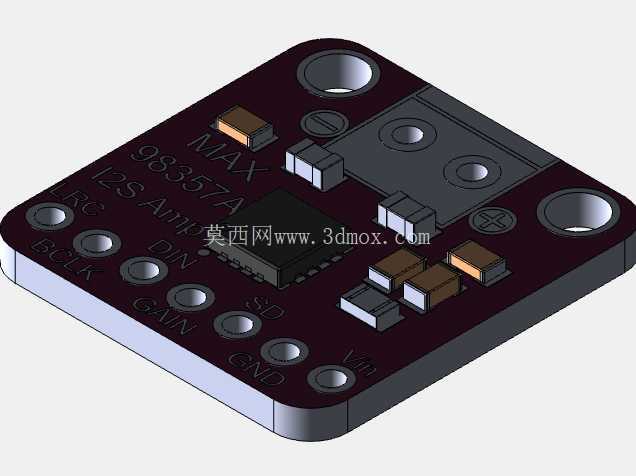

板上的元件布局也要在建模中准确体现：核心的MAX98357A功放芯片位于PCB中心位置，周边的贴片电容、电阻按照信号流向排布，电源输入路径的去耦电容靠近芯片供电引脚，减少电源纹波对音频信号的干扰，建模时要还原所有贴片元件的实际高度，尤其是电解电容、接线端子这类高度较高的元件，要标注清楚最高元件的顶面高度，给设备内部的层叠安装留出安全间隙，避免上层结构件压到板上元件造成短路。PCB边缘的走线露铜、丝印标识也要准确还原，丝印上的引脚定义标识对应实际接线定义，方便生产装配时的接线核对，减少装配错误率。

从实际应用的适配场景来看，这款模块常被用在智能语音音箱的音频输出链路、开源硬件开发板的音频扩展、便携蓝牙音箱的功放驱动、小型人机交互终端的语音播报模块位置，建模时除了模块本身的尺寸，还要考虑外接扬声器引线的弯折半径、排针对接杜邦线或者排线的出线空间，螺钉端子接线后的导线引出方向不能和安装结构产生冲突。在做整机结构堆叠时，要注意模块的摆放位置尽量远离高频干扰源，比如开关电源模块、无线通信天线，避免音频输出出现底噪，同时模块本身的发热虽然不高，但也要预留一定的空气对流空间，不要完全密封在密闭的无间隙腔体里，保证长时间满功率工作时的温度在元件额定工作范围内。

建模过程中要区分不同材质的表现：PCB基板的哑光阻焊质感、金属安装孔的沉锡表面、排针的镀镍金属光泽、绿色接线端子的塑料质感、黄色排针座的PA材质特性，这些细节的还原不仅是为了外观展示，更重要的是在结构评审阶段可以直观判断不同材质部件的装配关系，避免出现金属部件短路、塑料件装配间隙不足的问题。另外要注意模块的整体厚度，包括板厚、背面焊盘的突出高度、正面元件的最高高度，形成完整的三维安装包络，在整机结构设计时直接调用这个包络做干涉检查，不需要反复核对二维尺寸图，提升结构设计的效率。
