迷你Type-C接口TP4056锂电池充电模块结构设计

在小型便携电子设备的电源方案选型中，这类集成Type-C接口的线性充电模块是结构工程师接触频次极高的部件，常被用于手持检测设备、小型传感节点、可穿戴外设、DIY数码改装件的供电回路设计中，承担单节锂离子电池的恒流恒压充电管控职能，替代传统的分离式充电接口加独立充电芯片的布线方案，大幅压缩电源部分的PCB占用空间。

从实际功能逻辑来看，该模块核心采用TP4056线性充电芯片，预设4.2V的单节锂电池充满截止电压，充电电流可通过板载电阻配置为1A档位，适配常见的容量在500mAh到3000mAh区间的软包、圆柱18650、聚合物锂电池，输入侧直接兼容标准5V USB供电，无需额外的电压转换电路，板载预留了输入正负极、电池正负极、充电状态指示的引脚，可直接通过焊线对接设备内部的电池与负载回路，部分版本还集成了电池保护电路，可实现过充、过放、过流、短路的多重防护，避免锂电池使用过程中的安全隐患。

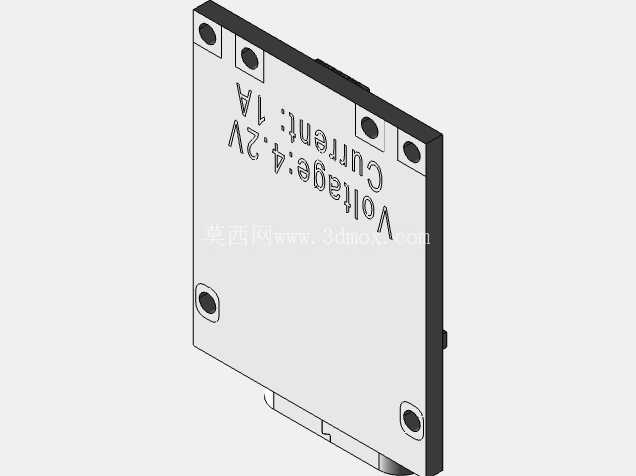

做结构设计时首先要明确该模块的安装边界，整体板型采用极小尺寸的FR-4玻纤板设计，板厚为标准1.6mm，Type-C接口端突出于板边，接口金属外壳的高度要纳入设备外壳的开口公差计算，接口中心与板边的距离要匹配外壳Type-C开口的位置度要求，避免组装后出现插头插不到位、干涉外壳的问题。板上的功率器件、贴片电容电阻均采用回流焊工艺贴装，元件最高突出板面的高度不超过3mm，在做设备内部堆叠时，模块上方预留0.5mm的安全间隙即可，不需要额外预留过高的空间。板体四个角预留了标准2.54mm间距的安装孔？不对，实际这款迷你版本是无安装孔的贴片式设计，可直接通过焊盘固定在设备主板上，或者通过高温双面胶粘贴在壳体内壁，安装时要注意Type-C接口的插拔力方向，尽量让插拔受力方向平行于板面，避免长期插拔导致板体变形、焊盘脱落。

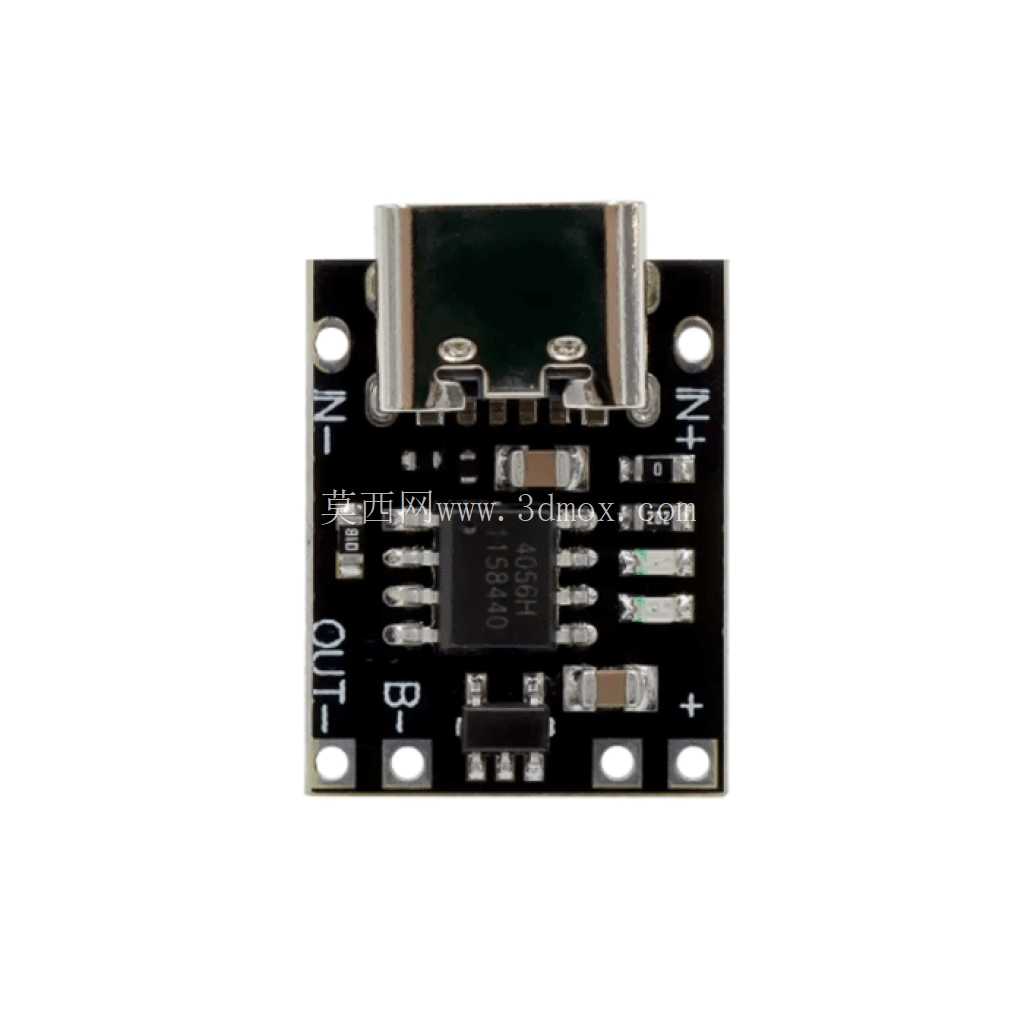

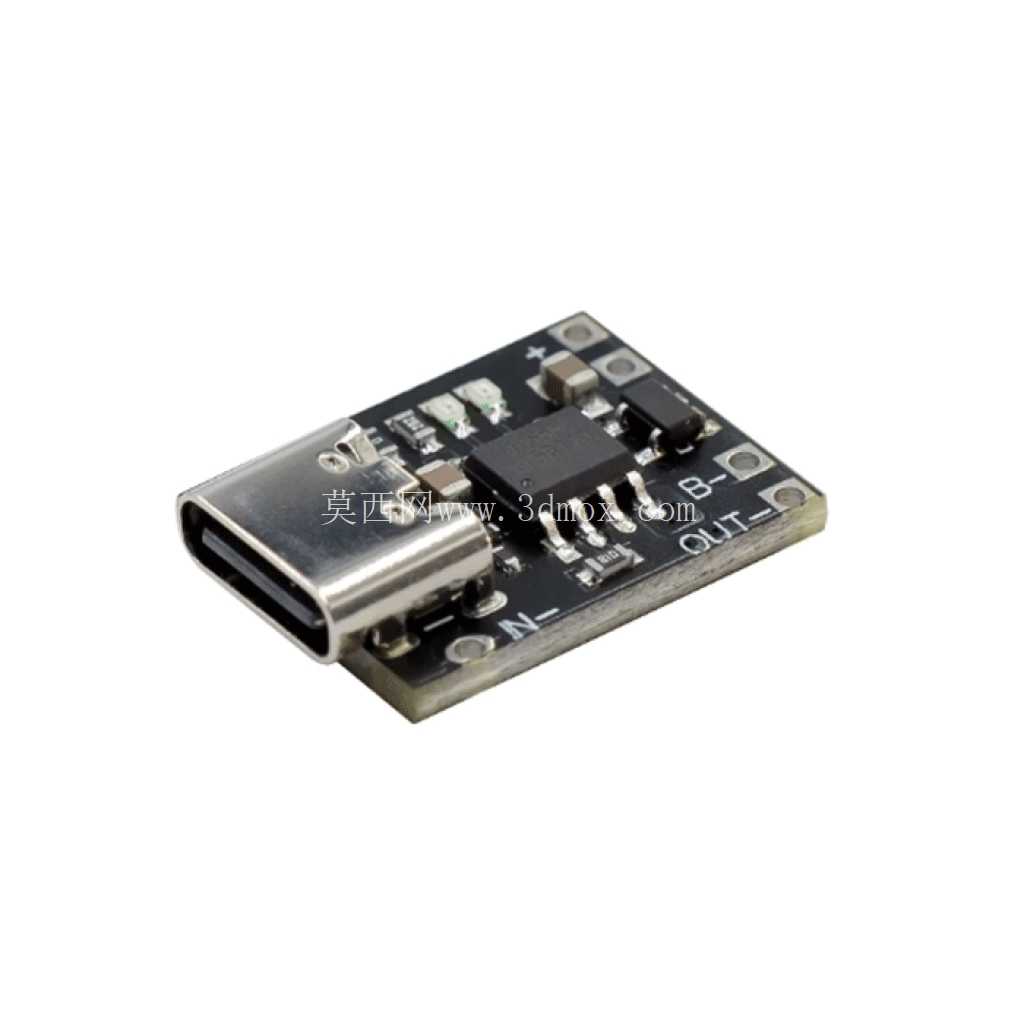

设计思路上，这款模块将Type-C母座直接集成在充电板上，省去了外接充电接口的飞线步骤，母座采用沉板贴片设计，降低了接口部分的整体高度，板上的充电状态指示灯采用贴片LED，可通过导光柱将灯光导出到设备外壳，方便用户观察充电状态：充电时红灯常亮，充满后绿灯常亮，无需额外添加状态指示电路。布线层面，功率回路的走线做了加宽处理，降低1A充电时的线路压降，输入输出端的滤波电容贴近芯片引脚布置，减少充电过程中的纹波干扰，避免对设备内的射频、传感电路造成电源噪声影响。

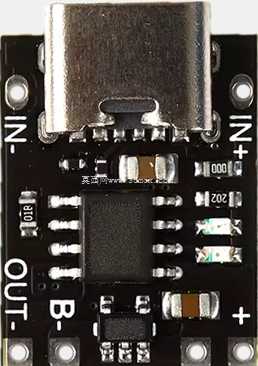

实际选型应用时，要注意模块的散热边界，1A充电工况下TP4056芯片会有一定的温升，安装时不要将芯片完全贴在隔热的塑料壳壁上，尽量预留少量的散热空间，若设备内部空间密闭，可适当降低充电电流到0.5A使用，避免芯片过热触发过温保护。模块的引脚定义清晰，B+、B-对应电池正负极，OUT+、OUT-对应负载输出端，直接对接后续的升压或者负载电路即可，不需要额外的外围元件，对于快速搭建小设备的电源系统来说，能大幅缩短结构与电路的开发周期，减少电源部分的调试工作量。

在做三维建模时，要准确还原板上所有元件的外形与位置，尤其是Type-C接口的内部弹片尺寸、接口开口的公差范围，确保外壳开口与接口的配合间隙在0.1mm到0.2mm之间，既不会出现插拔卡顿，也不会有过大的缝隙影响外观。板上的丝印标识要准确对应引脚位置，方便生产组装时的接线核对，避免出现正负极接反的问题。这类迷你充电模块的通用性极强，只要是单节锂电池供电的小型电子设备，都可以直接选用该模块作为充电单元，不需要重新设计充电电路，能有效降低小批量产品的开发成本，缩短产品上市周期。
