适配NEMA17步进电机的3D打印安装固定支架

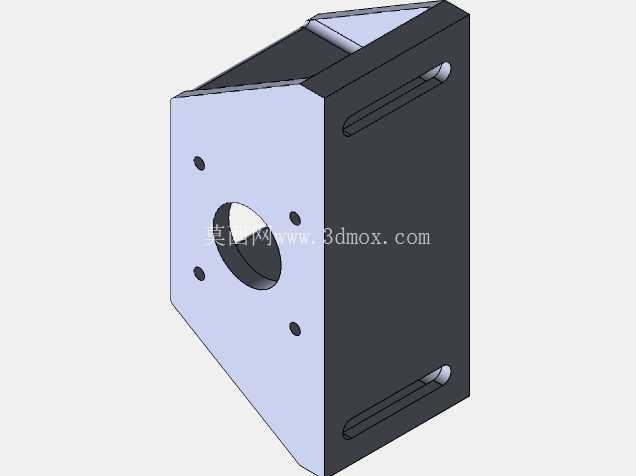

在小型数控设备、桌面级3D打印机以及轻型自动化模组的搭建过程中，步进电机的安装固定精度直接决定了传动系统的运行稳定性，NEMA17规格作为小扭矩步进电机的通用标准，广泛应用在行程1米以内的线性滑台、挤出机构、小型分度转台等场景中，这款支架正是针对这类应用场景开发的专用固定结构。从实际安装边界来看，支架的电机安装面完全匹配NEMA17电机的31mm孔距标准，四个安装沉孔的深度刚好适配M3内六角螺丝的头部尺寸，安装后螺丝端面不会突出支架表面，避免和周边运动部件产生干涉。支架侧面设计的通长槽口是整个结构的核心功能点，这类槽口并非简单的减重设计，而是用于在机床床身或者铝型材机架上调节电机的轴向位置，在同步带传动结构中，安装时可以顺着槽口方向滑动电机，调整同步带的张紧度，调整到合适张力后再拧紧侧面的固定螺丝完成锁止，不需要额外设计张紧轮结构，能有效简化小型设备的整体传动布局。

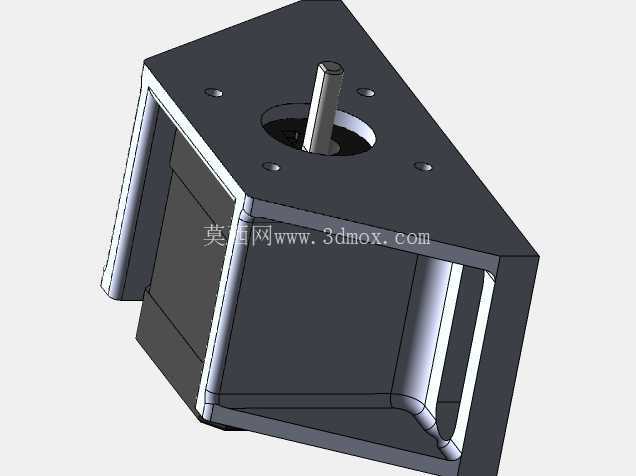

设计之初就明确了面向3D打印工艺的制造方向，所以整个结构没有设置倒扣或者极小的薄壁特征，所有转角位置都做了R2以上的圆角过渡，既避免3D打印过程中出现应力集中导致的层间开裂，也能减少打印时的支撑材料用量，即便是采用PLA这类常用桌面打印材料，也能打印出足够强度的成品。支架的腔体尺寸刚好容纳NEMA17电机的机身部分，电机装入后机身侧面和支架内壁之间留有0.2mm的间隙，既不会因为间隙过大导致电机安装后出现晃动，也不会因为尺寸过紧导致安装时需要强行敲击，适配常规3D打印的尺寸公差范围。从受力角度分析，支架的两侧支撑壁采用了加厚设计，在电机输出轴承受径向负载的时候，比如带传动、齿轮传动带来的侧向力，支撑壁不会出现明显的形变，能保证电机输出轴和传动部件的同轴度，避免因为支架变形导致的电机轴磨损、传动卡顿等问题。

在实际设备改造场景中，这类支架的适配性很强，除了常规的数控滑台使用，还可以用在小型雕刻机的Z轴电机固定、自动化点胶设备的送料电机安装、桌面级机械臂的关节电机固定等场景。安装时不需要复杂的工装，只需要先将电机通过四个端面螺丝固定在支架上，再通过支架侧面的槽口将整个组件固定在设备机架上，后续维护时如果需要更换电机或者调整传动张紧度，只需要松开槽口位置的固定螺丝即可操作，不需要完全拆卸整个支架。结构上没有多余的装饰性特征，所有的几何结构都服务于安装固定和位置调节的核心功能，壁厚设计兼顾了强度和打印成本，按照常规0.2mm层厚、20%填充的打印参数，成品的抗形变能力完全可以满足NEMA17电机常规运行时的负载要求，不会因为电机运行的轻微振动导致固定位置偏移。和市面上常见的钣金折弯支架相比，这款3D打印支架的安装面平面度更容易控制，不会出现钣金折弯带来的角度偏差，安装后电机轴的垂直度更有保障，对于传动精度要求较高的小型设备来说，能有效减少因为安装面不平整带来的传动误差。
