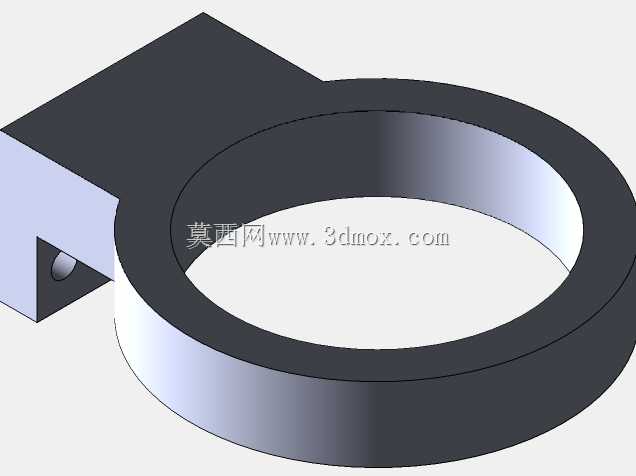

带侧装固定座的环形夹持连接构件

　　这类带侧装固定基座的环形构件，常应用在管路排布、轴系辅助定位、轻型工装夹持工位中，区别于普通对开式抱箍，其一体成型的侧装基座省去了额外拼接固定块的装配工序，在小载荷定位场景下能有效减少装配累计误差。从结构设计逻辑来看，环形主体的内孔为核心工作面，加工时需保证内孔圆柱度公差，避免穿入的轴件或管件出现卡滞、偏磨问题，环形部分的壁厚根据常规夹持场景的受力需求做了等厚设计，既不会因壁厚过大造成材料浪费、整体重量冗余，也不会因壁厚不足导致锁紧受力后出现形变开裂。侧伸的固定座采用方块式结构，座体上预留的安装孔位可直接穿装螺栓，将整个构件固定在设备机架、工装台板或者墙面安装基面上，固定座与环形主体的衔接位置做了圆弧过渡处理，

　　避免直角衔接处的应力集中问题，在长期受交变载荷的使用场景下，能大幅降低衔接位置断裂的风险。实际选型应用时，需要重点核对环形内孔的通径尺寸，确保与待穿装的轴件、管件外径匹配，安装时要注意固定座的安装孔中心与环形内孔轴线的位置公差，若安装基面存在平面度误差，需加装调整垫片避免强行锁附导致环形部分变形，影响内孔与被夹持件的配合精度。这类构件在自动化生产线的轻型管线固定、小型实验设备的轴件辅助限位、户外管路的墙面固定场景中都有广泛应用，相比分体式抱箍，一体结构的刚性更好，在有一定振动的工况下也不容易出现螺栓松动、夹持移位的问题。建模过程中，环形主体与固定座的衔接处做了拔模处理，适配常规的机加工或者注塑成型工艺需求，

　　固定座上的安装孔做了沉头设计，锁装螺栓后螺栓头不会突出座体表面，避免与周边其他零部件产生干涉。从安装边界来看，固定座的外伸长度决定了整个构件的安装占用空间，布局设计时需要预留足够的操作空间，方便螺栓的锁附作业，环形部分的外径尺寸也需要核对周边部件的间隙，避免安装后与相邻运动部件产生擦碰。
