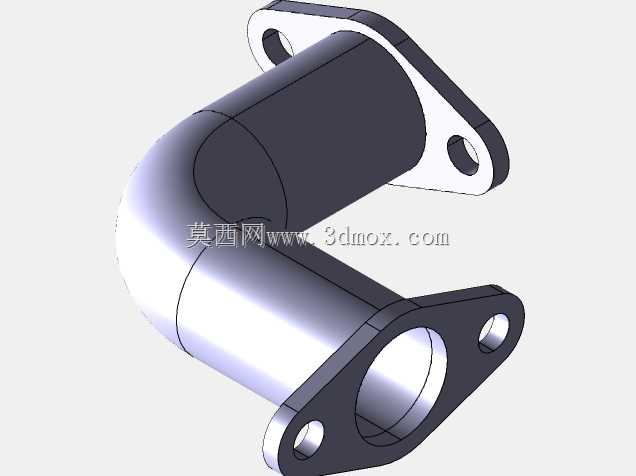

带双法兰安装座90度弯管结构设计

　　这款弯管结构主要应用在各类流体输送管路的转向接驳场景，常见于液压动力单元、内燃机进气排气系统、工业冷却循环管路、小型气动设备的气路排布中，用来实现管路90度方向的平稳转向，避免管路硬折造成的通径缩窄、流阻陡增问题，同时两端自带的安装法兰可以直接和对应接口的设备端、管路端完成刚性固定，不需要额外焊接转接接头，能大幅降低现场装配的工作量，也减少了焊接位置容易出现的渗漏、应力集中隐患。

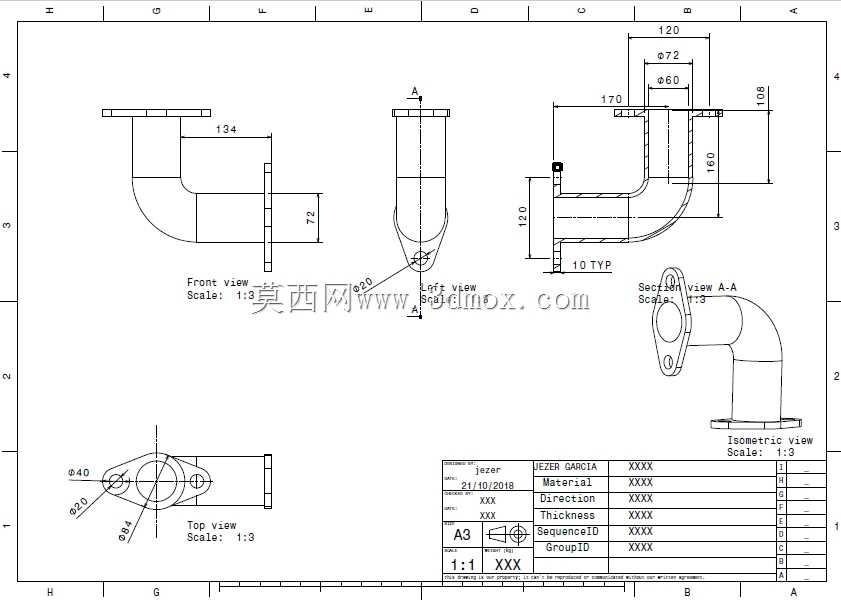

　　从功能特性来看，弯管主体采用等通径圆弧过渡设计，转弯段的曲率半径经过反复校核，既不会因为曲率过小造成流体在转弯处形成涡流、增大输送过程的压力损失，也不会因为曲率过大导致整体结构占用过多安装空间，适配多数紧凑布局的设备内部管路排布需求。两端的法兰盘采用菱形带安装孔的结构，相比圆形法兰能在保证连接强度的前提下减少材料用量，同时两个安装孔的孔位同轴度、法兰端面的平面度都做了公差约束，装配时能保证密封垫片受力均匀，长期受流体压力冲击、设备运行振动影响也不会出现连接松动、介质渗漏的问题。

　　设计过程中首先根据目标管路的通径要求确定了管体的内径与壁厚，壁厚取值兼顾了结构强度与轻量化需求，针对不同输送介质的压力等级预留了足够的安全余量，避免管路承压时出现鼓胀、开裂问题。之后根据安装场景的空间边界确定了两端法兰的相对位置、安装孔的中心距尺寸，转弯段的走向特意避开了周边设备的运动部件、发热部件的干涉范围，安装时不需要额外调整周边部件位置就能直接对位固定。管体和法兰的连接位置做了圆弧过渡的加强处理，分散了管路受振动、内压时产生的应力，避免长期使用过程中在连接位置出现疲劳断裂。

　　实际安装时需要注意法兰端面和对接面的平行度偏差控制在允许公差范围内，按照对角顺序逐步拧紧安装螺栓，避免单侧受力过大造成法兰变形；管路整体固定后要确认转弯段下方预留了足够的伸缩余量，抵消设备运行时温度变化带来的管路热胀冷缩位移，避免产生额外的装配应力。这类弯管结构相比普通焊接弯头，安装定位精度更高，互换性更好，在小批量设备装配、设备售后维修替换场景下能大幅提升装配效率，减少管路调试的时间成本。
