带安装底座的L型支撑连接座结构设计

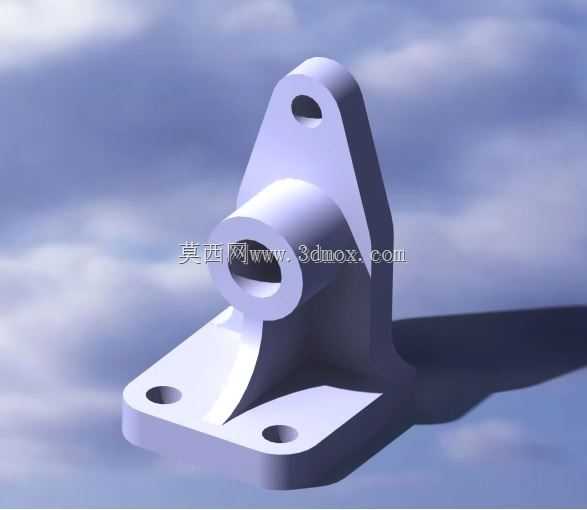

　　这类带安装底座的L型支撑连接座，多应用在轻工输送线侧边导向组件、小型气动执行元件的安装固定场景中，也常作为小型设备的外置附件挂载支座使用，核心作用是为需要调整角度的外接部件提供稳定的安装基准，同时抵消部件运行过程中产生的径向与轴向载荷。从结构设计逻辑来看，底部的方形安装法兰设置了两个对称的通孔，用于配合螺栓将整个支座固定在设备的安装基面之上，法兰与上方的支撑立板之间做了大圆弧过渡处理，避免直角位置出现应力集中，在长期承受交变载荷的工况下能有效降低开裂风险。立板上方的铰接孔为通孔设计，孔位周边做了加厚处理，用于穿装销轴连接外接的摆动部件，立板顶端的单孔为定位销孔，用于锁定外接部件的初始安装角度，避免运行过程中出现周向转动偏移。

　　设计过程中需要先明确外接部件的额定载荷与摆动角度范围，再反推铰接孔的直径与立板的厚度，底部安装孔的孔距需要匹配常用的工业铝型材安装槽间距，或是对应设备安装基面的预留孔位，避免出现安装干涉。整个支座的外形轮廓没有多余的冗余结构，在保证结构强度的前提下尽可能压缩了整体体积，安装时需要保证底部法兰与安装基面完全贴合，若基面存在平面度误差，需要在法兰下方加装调整垫片，避免支座安装后出现内应力，导致铰接孔与销轴的配合精度下降。这类支座的铰接孔内通常会加装自润滑铜套，减少销轴转动过程中的磨损，立板与底部法兰的过渡圆弧半径需要根据板材厚度做匹配，过小的圆弧会导致应力集中系数过高，过大的圆弧则会占用额外的安装空间，影响周边其他部件的布置。
