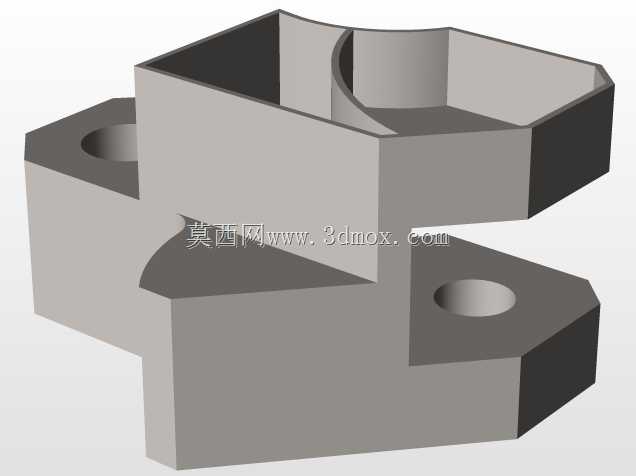

该零件属于机械连接支撑类构件,常见于小型工装夹具、实验台架以及轻型自动化设备的连接节点位置,主要承担相邻部件的定位支撑、载荷传递以及相对位置固定的作用,在CSWA认证考核中属于典型的基础建模练习题型,能够全面考察建模者对草图绘制、特征拉伸、切除、圆角处理等基础命令的掌握程度,同时也能检验建模者对工程图尺寸转化、形位公差理解的实际应用能力。从结构设计来看,零件主体采用上下分层的异形块状结构,上部为带弧形内凹的开放式槽腔,槽腔侧壁做了等厚处理,弧形面的设计主要是为了适配圆柱形对接构件的外轮廓,保证装配时能够实现面接触,降低局部应力集中,避免线接触带来的装配磨损与应力断裂风险。下部为对称分布的两个带安装孔的支耳结构,
两个安装孔的轴线保持平行且与主体基准面垂直,孔位做了沉孔预留,能够容纳螺栓头部,保证安装后螺栓端面不突出零件表面,避免与周边运动部件发生干涉。上下结构之间通过中间的连接筋实现过渡,连接筋的厚度经过受力校核,既能够满足支撑载荷的强度要求,也不会因为壁厚过大导致零件整体重量超标,同时筋位与上下主体的交接处都做了圆角过渡,消除加工过程中的应力集中点,也能避免热处理过程中出现开裂问题。从安装边界来看,两个支耳的安装孔中心距为固定设计值,装配时需要严格保证孔位与对接安装板的孔位同轴度,上部槽腔的弧形面中心与下部安装孔的位置度公差控制在合理范围内,保证对接圆柱件装入后不会出现偏斜,零件整体的外形轮廓没有尖锐棱角,
所有非配合面都做了小尺寸圆角处理,既方便加工时的去毛刺工序,也能避免装配过程中划伤操作人员。建模过程中需要优先确定基准面,先绘制下部支耳的草图轮廓,拉伸得到主体底座后,再以上端面为基准绘制上部槽腔的轮廓,通过拉伸与切除命令得到上部结构,最后处理安装孔、圆角以及弧形内凹面的细节,整个建模流程需要遵循特征顺序的合理性,避免出现特征父子关系混乱导致的后续修改困难问题,这类结构的建模练习能够帮助初学者快速掌握SolidWorks等三维建模软件的基础操作逻辑,理解机械零件从二维尺寸到三维实体的转化思路,为后续复杂零部件的设计建模打下扎实基础。
