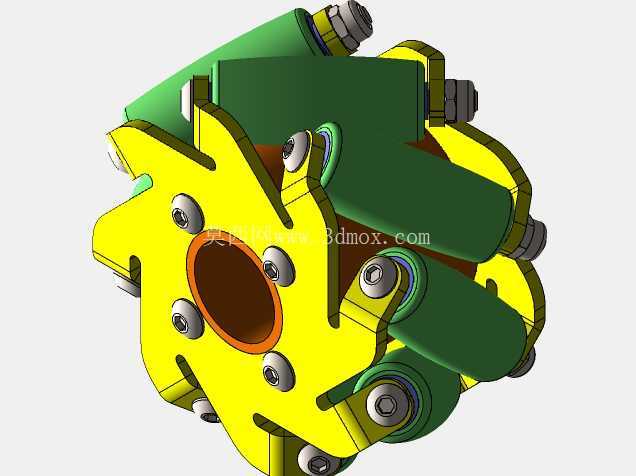

竞赛机器人用全向移动麦克纳姆轮结构

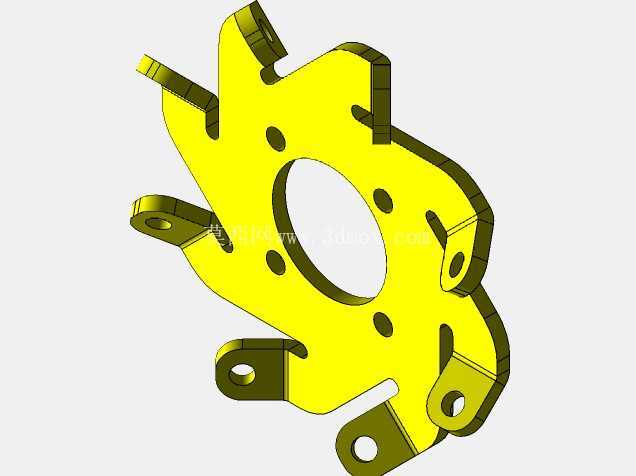

　　这款轮组结构是针对全向移动场景开发的行走部件，核心应用覆盖各类需要平面内任意方向移动、零半径转向的移动机器人平台，在各类机器人竞赛的移动底盘设计中应用极为广泛，能够帮助参赛队伍快速实现灵活的移动性能，无需设计复杂的转向机构即可完成横移、斜行、原地旋转等特殊行走动作，大幅降低底盘的控制复杂度与结构冗余度。从结构设计逻辑来看，轮组采用中心轮毂加周向分布辊子的布局，中心轮毂为星型辐板结构，既保证了整体的结构强度，又通过辐板间的镂空设计降低了轮组自身重量，减少移动过程中的转动惯量，提升底盘启停的响应速度。

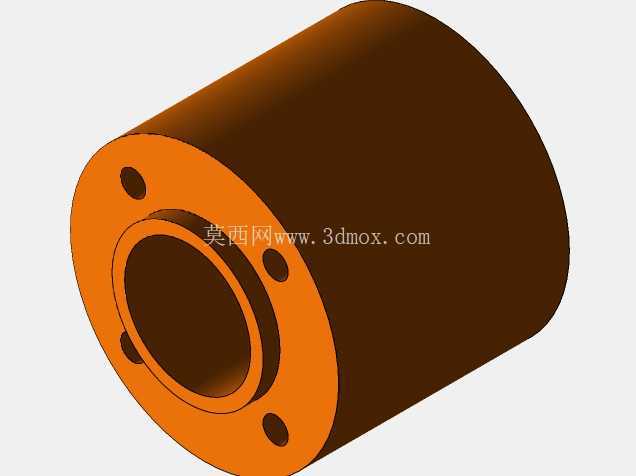

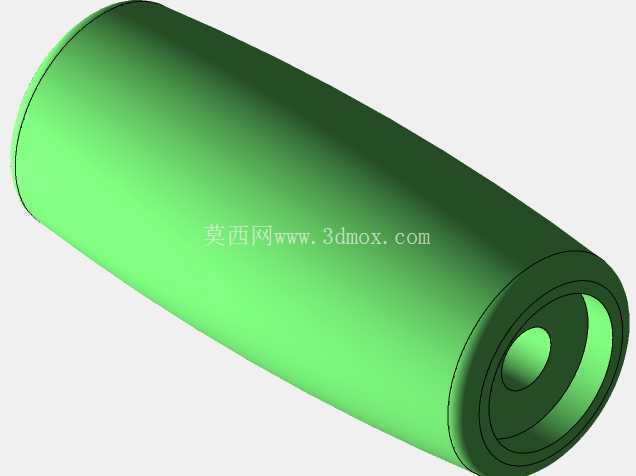

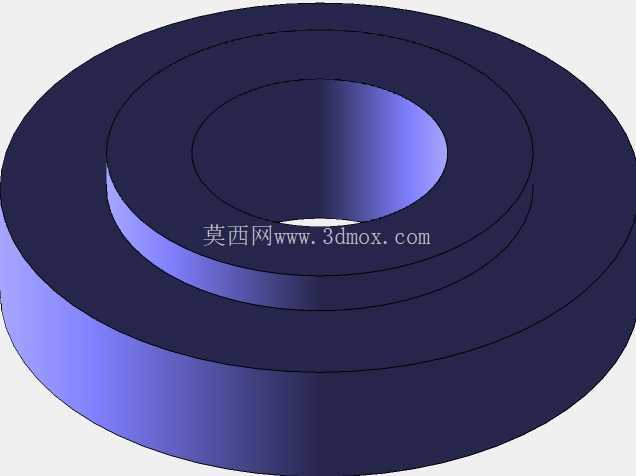

　　轮毂中心设置带台阶的安装孔，能够直接与驱动轴配合定位，周向均匀分布的安装螺丝孔位，可适配不同规格的法兰输出轴，安装时只需保证轮毂端面与驱动轴端面的垂直度，即可避免轮组转动时出现跳动问题。周向分布的辊子采用外包覆高摩擦系数材料的设计，辊子自身的轴线与轮毂主轴线呈固定夹角，多个辊子沿轮毂外圆连续排布，保证轮组转动过程中始终有至少两个辊子与地面接触，避免行走过程中出现颠簸或接触间断的问题。每个辊子通过独立的销轴与轮毂支架连接，销轴两端设置轴承与锁紧结构，既保证辊子能够绕自身轴线自由转动，又能承受径向的载荷冲击，适配竞赛场景中频繁启停、变向的受力需求。

　　在安装边界方面，轮组的整体外径、轮毂厚度、中心安装孔直径、周向安装孔的分布圆直径都经过标准化适配，能够直接匹配常规竞赛机器人的底盘安装空间，设计时无需额外改动底盘的轮组安装位，只需保证四个轮组呈对称矩形排布，且每个轮组的辊子夹角方向按照全向移动的控制逻辑对应布置，即可实现预期的全向移动效果。从实际使用的功能特性来看，这种轮组不需要传统的转向舵机或转向桥结构，仅通过四个驱动轮的转速差与转向组合，就能实现平面内三个自由度的移动控制，相比传统的差速轮组，在狭小空间内的移动灵活性有质的提升，能够在竞赛场地的复杂障碍场景中快速完成走位、避障、对位等动作。

　　设计过程中需要重点关注辊子的轮廓曲线，要保证轮组滚动时的接触轮廓为连续的圆形，避免出现多边形效应导致的行走震动，同时辊子的安装支架需要做足够的强度加强，防止碰撞时出现支架变形导致辊子卡滞。另外，轮毂与辊子的材质搭配也经过考量，轮毂采用刚性较高的金属材质保证支撑强度，辊子外层采用具备一定弹性的耐磨材质，既能够提供足够的地面摩擦力，又能吸收小幅度的地面震动，提升底盘行走的平稳性。在结构细节上，每个辊子的锁紧螺母都设置了防松结构，适配竞赛过程中频繁的震动工况，避免长时间运行后出现紧固件松动的问题；轮毂上的安装孔都做了沉头设计，安装螺丝后不会突出轮毂端面，不会与周边的底盘结构产生运动干涉。这类轮组除了竞赛场景外，也可适配仓储AGV、巡检机器人等需要灵活移动的工业移动平台，设计时可根据实际负载需求调整辊子的数量、轮毂的材质以及安装轴的尺寸，在保证全向移动性能的前提下匹配不同的负载等级。
