MAD AMPX 80A多旋翼无人机动力电调结构

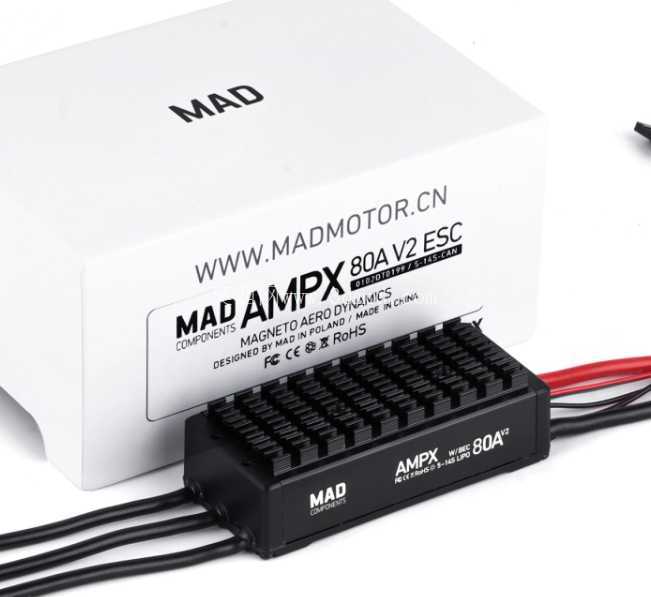

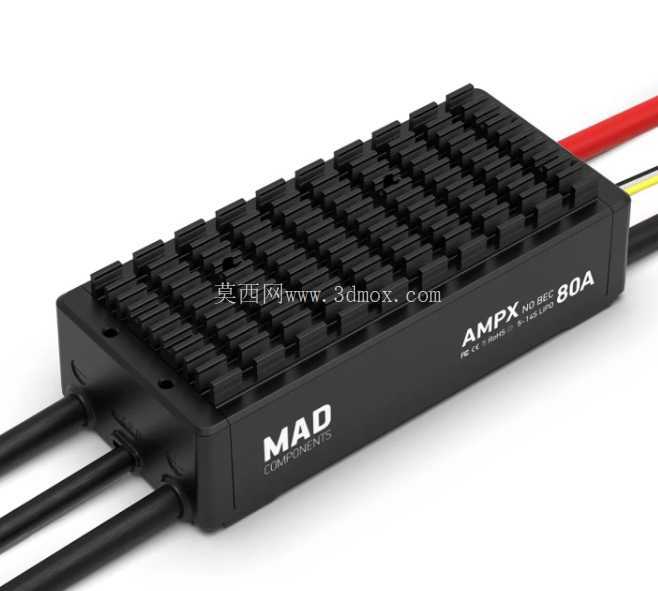

　　在多旋翼无人机、固定翼航模以及小型垂直起降飞行器的动力系统搭建中，电调作为连接飞控输出信号与无刷电机动力输出的核心转换部件，其结构设计、散热表现与安装适配性直接决定整套动力系统的运行稳定性。这款适配5-14S供电区间的80A无刷电调，在结构设计阶段就充分考虑了大电流持续输出场景下的热管理需求，外壳采用一体化拉伸铝型材成型，表面排布等间距的平行散热鳍片，鳍片高度与壳体厚度经过多轮热仿真迭代，在1.2kg以内的整机起飞重量场景下，持续满油门输出时壳体最高温度可控制在75摄氏度以内，避免高温导致的MOS管降频、动力输出中断等问题。从安装边界来看，电调主体的长宽高尺寸适配市面上绝大多数15寸到22寸桨叶对应的机臂碳管规格，壳体两端预留的穿线孔位做了圆角倒边处理，避免装机过程中尖锐边角割破动力线绝缘层引发短路，输出端的三相线长度预留了足够的弯折余量，适配不同电机安装座的出线方向，不需要额外剪线焊接就能完成常规装机作业，输入端的电源接线采用大平方耐高温硅胶线，线芯与内部PCB板的连接位置做了加厚焊盘处理，能承受大电流急加速时的瞬时电流冲击，不会出现焊盘脱焊、线芯发热熔断的故障。

　　从功能设计逻辑上，这款电调的固件层面做了针对多旋翼飞行器的油门线性优化，油门信号响应延迟控制在毫秒级，能精准匹配飞控的动力输出指令，在飞行器做姿态调整、航线飞行时不会出现动力响应滞后导致的姿态晃动，同时内置的过流、过压、过热保护逻辑不会在正常飞行时误触发，只有在参数超出安全阈值时才会启动降功率保护，兼顾飞行安全与动力输出的连贯性。在实际行业应用场景中，这类大电流电调不仅用于消费级航拍无人机，也广泛适配工业级测绘无人机、农业植保无人机的动力系统，尤其是在高海拔、低气温的作业环境下，电调的元器件选型全部采用工业级宽温域组件，在零下20摄氏度到零上60摄氏度的环境区间内都能正常启动运行，不会出现低温启动失败、高温环境下参数漂移的问题。

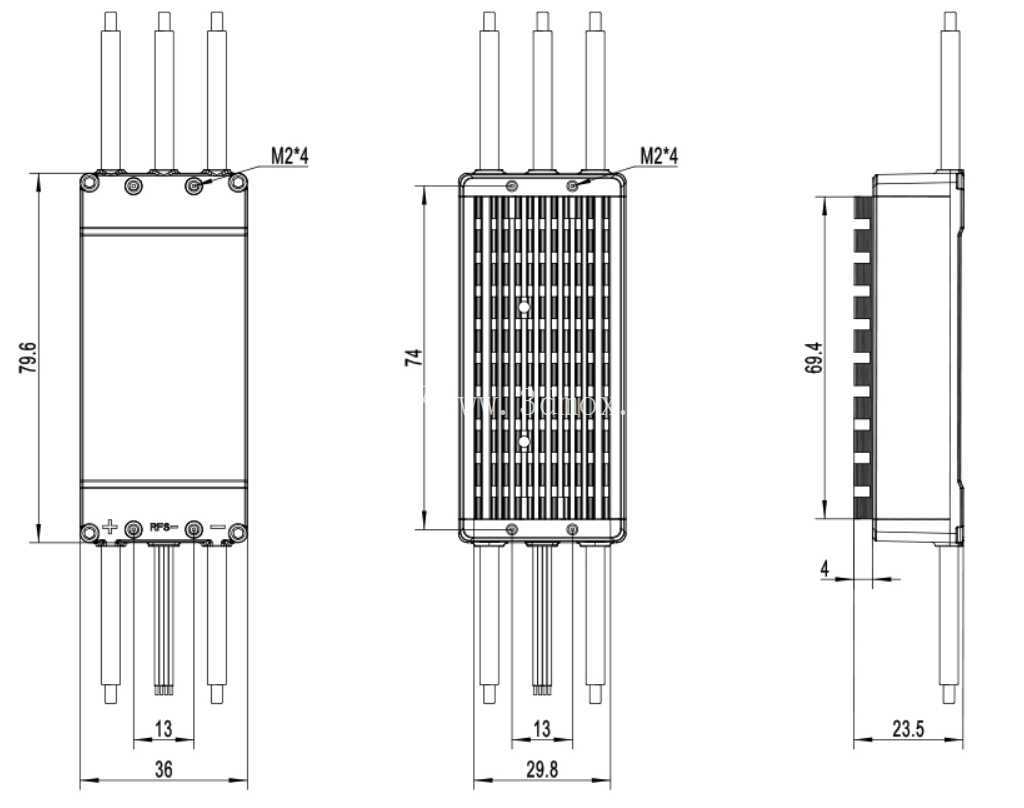

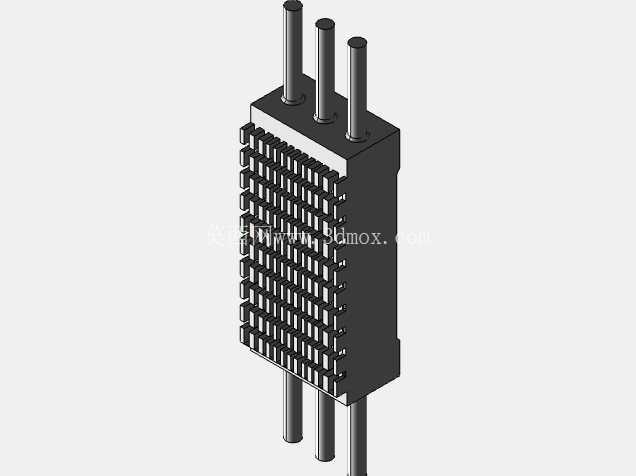

　　从三维建模的细节还原度来看，模型完整复现了电调壳体的散热鳍片结构、两端的出线位置、表面的丝印标识以及安装固定孔位的坐标尺寸，结构设计人员在做整机动力布局时，可以直接调用该模型完成机臂部分的装配干涉检查，提前验证电调与机臂、电机接线、电源分电板的位置适配关系，避免装机时出现尺寸不匹配、走线空间不足的问题。电调壳体的固定孔位采用沉头设计，适配常规的M3螺丝安装，安装面的平面度公差控制在0.1mm以内，安装时不需要额外加垫片就能保证壳体与机臂安装面完全贴合，既可以通过扎带捆绑固定，也可以通过螺丝直接锁附在碳管安装座上，两种安装方式都不会影响壳体的散热效率。

　　在PCB板的布局设计上，功率元器件与信号处理元器件做了分区排布，大电流走线路径做了加宽铺铜处理，信号线路做了屏蔽隔离，避免大电流工作时的电磁干扰影响飞控的GPS信号与遥控信号接收，这部分结构在模型中也做了对应的分层还原，能清晰看到内部元器件的排布逻辑，方便做电磁兼容相关的结构验证。针对植保无人机这类作业环境存在农药粉尘、水雾的场景，电调的壳体接缝处做了密封胶条设计，模型中也还原了密封槽的结构尺寸，方便设计人员评估不同密封方案的防护效果，在做整机防水防尘设计时可以直接参考该结构的密封逻辑，优化整机的环境适应能力。
