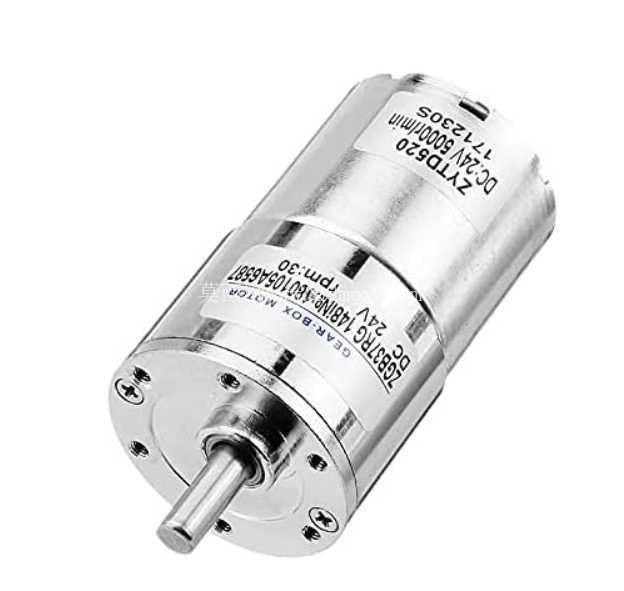

这款齿轮减速直流电机的设计核心围绕高扭矩输出需求展开,适配各类对输出力矩有较高要求的小型驱动场景,在桌面级机器人关节驱动、小型自动化执行机构、智能小车动力单元、低转速传动装置中都能看到这类结构的应用。从结构布局来看,设计采用了直流行星+平行轴组合的金属齿轮传动结构,区别于普通塑料齿轮减速电机,全金属齿轮组的啮合强度更高,能承受频繁启停、瞬时过载的工况,不会出现塑料齿轮打齿、磨损过快的问题,适合长时间连续运行的工业级小型驱动场景。

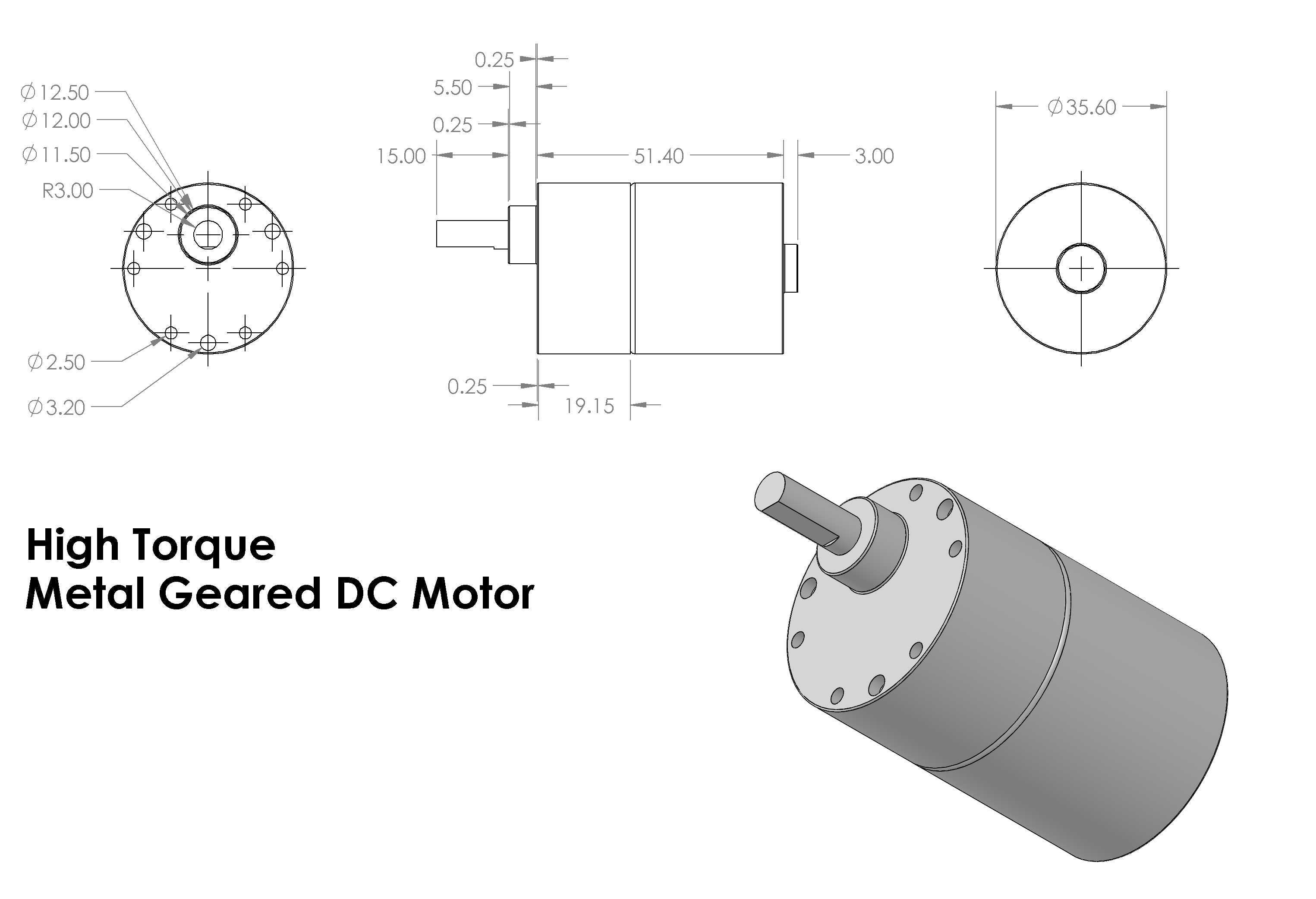

从安装边界尺寸来看,电机主体的减速箱端为圆形法兰结构,法兰直径35.60mm,端面上均匀分布的安装孔位适配M3规格的固定螺丝,安装孔分布圆直径30mm,其中中心输出轴直径6mm,输出轴伸出减速箱端面的长度为15mm,轴端做了平位切削处理,方便配套联轴器、同步轮、齿轮等传动件的锁紧固定,避免传动过程中出现打滑空转的问题。电机主体筒身直径37mm,整体机身长度从输出轴端面到电机尾端总长度为51.40mm,尾端出线位置的凸起结构不超过筒身外径3mm,不会额外占用径向安装空间,在紧凑安装空间内也能完成布局。
设计过程中重点考虑了传动效率与输出扭矩的平衡,齿轮组的模数选择经过反复校核,在37mm外径的减速箱尺寸限制下,通过多级齿轮减速比匹配,让电机在额定电压下能输出远超普通直流行星减速电机的扭矩,同时将空载转速控制在适合机器人关节驱动的区间,避免转速过高需要额外增加减速环节的冗余设计。齿轮啮合间隙控制在0.25mm以内,既保证了传动过程中的回程误差足够小,满足小型机械臂关节的定位精度要求,又不会因为间隙过小导致齿轮运转卡滞、摩擦阻力过大降低整体传动效率。输出轴的径向跳动控制在0.05mm以内,搭配两端的含油轴承支撑,在带径向负载的工况下也能保证运转平稳,不会出现轴端晃动导致的传动件偏心磨损问题。
在实际选型应用中,这类电机常被用于小型移动机器人的驱动轮动力输出,搭配编码器后可以实现精准的转速闭环控制,满足机器人行走过程中的差速转向、里程计计数需求;也可以用于小型自动化设备的物料推送、工位切换执行机构,高扭矩输出特性可以直接驱动负载,不需要额外增加力矩放大机构,简化整体设备的结构设计。在机械结构设计阶段,这类标准尺寸的减速电机可以直接套用安装孔位进行机架设计,不需要单独定制电机安装座,法兰端面的定位止口设计能保证电机安装的同轴度,避免安装偏心导致的轴承受力不均、运转噪音过大的问题。
从结构细节来看,减速箱端盖与电机筒身采用卡扣+螺丝的双重固定方式,能承受齿轮传动过程中产生的轴向反作用力,不会因为长时间正反转切换出现端盖松动的问题。电机尾部的换向器与碳刷结构做了耐磨优化,在额定负载下的连续运行寿命能满足常规工业小型设备的使用要求,齿轮箱内预填充的润滑脂可以保证齿轮在-10℃到60℃的环境温度范围内正常啮合,不会因为低温导致润滑脂凝固、运转阻力增大,也不会因为高温出现润滑脂流失、齿轮干磨的问题。输出轴的材质选用调质处理的45号钢,表面做了防锈处理,能承受一定的轴向负载与径向负载,在配套同步带、齿轮传动的场景下不会出现轴变形、断裂的问题。
