MAD AMPX 200A高压无人机动力电调结构

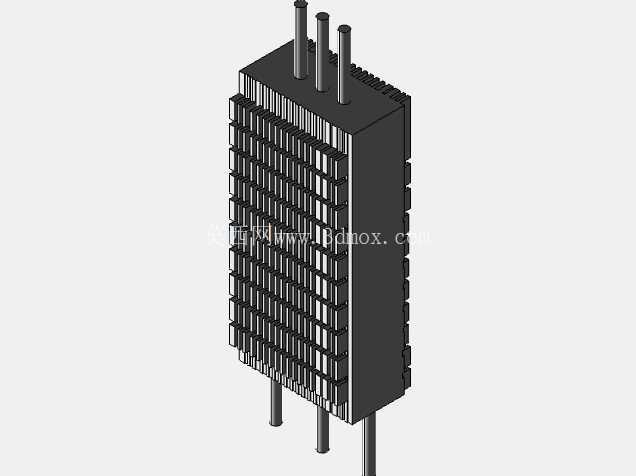

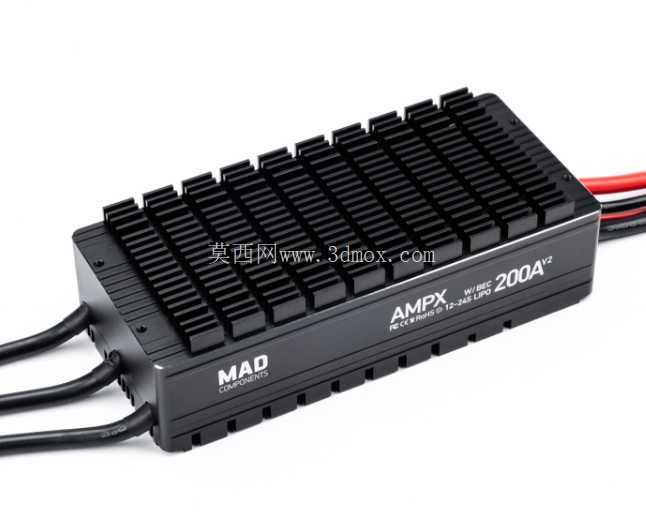

　　做工业级多旋翼无人机动力系统选型的时候，高压电调是绕不开的核心部件，这款适配12-24S锂电的200A大电流电调，主要面向大载重行业无人机场景，比如植保作业的载重喷洒机型、电力巡检的长航时大载荷机型、消防应急的物资投送无人机，还有大尺寸航测无人机的动力配套，这类场景对电调的持续电流承载、散热效率、抗干扰能力都有远高于消费级航模的要求。从结构设计来看，这款电调采用一体化拉伸铝壳作为主体承载结构，上盖直接集成了密集的平行鳍片散热结构，没有额外加装独立散热风扇，依靠飞行过程中的自然气流就能完成散热，这种无风扇设计一方面减少了活动部件带来的故障点，另一方面也避免了风扇运转带来的电磁干扰，对飞控系统的信号稳定更友好。

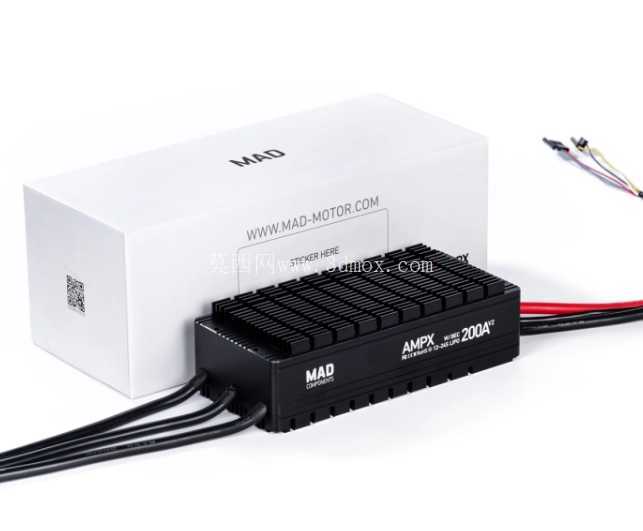

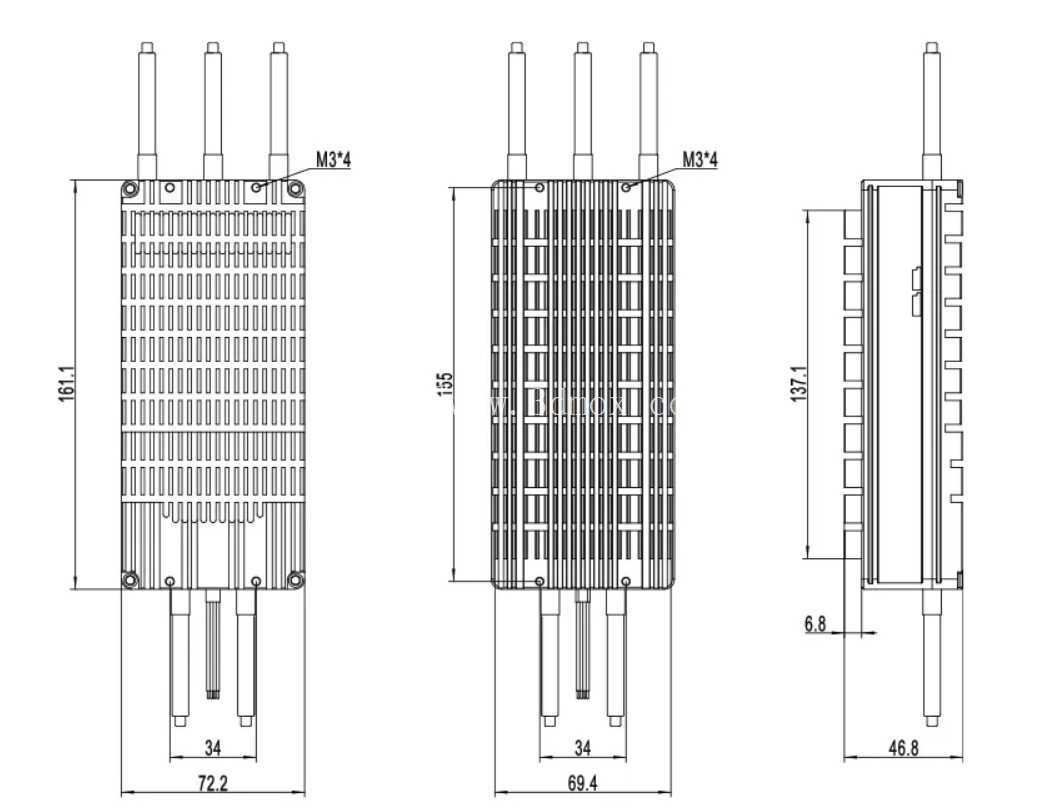

　　壳体侧面做了内凹的品牌标识蚀刻区域，既不会额外增加壳体外形尺寸，也能避免标识在安装、运输过程中被磨损，出线端做了加厚的密封胶圈限位，动力线直接从壳体端部引出，三根电机输出线采用大平方硅胶线，端部做了规整的分线处理，电源输入线采用红黑区分的大电流线缆，适配24S高压锂电的大电流传输需求，减少线损带来的动力损耗。安装边界方面，这款电调的壳体整体为规则长方体结构，鳍片顶部为平面，底部为平整安装面，安装孔位布置在壳体两侧的凸台上，孔位间距适配行业无人机常用的碳管机臂安装尺寸，不需要额外做复杂的转接支架就能直接固定在机臂上，整体外形没有突出的异形结构，安装时不会和机臂上的其他走线、桨夹结构产生干涉，壳体的边角做了小角度的倒角处理，既可以减少飞行过程中的风阻，也能避免安装维护时尖锐边角划伤操作人员或者线缆。

　　从功能设计逻辑来看，这款电调的功率器件全部贴合在铝壳内壁上，导热路径极短，工作时MOS管产生的热量可以直接传导到外壳鳍片上散出，持续200A电流输出时不会出现过热降功率的问题，适配的12-24S宽电压范围，可以覆盖从6S到24S不同量级的大载重无人机动力配置，不需要根据不同电压版本单独选型备货，对无人机整机厂的物料标准化管理很友好。内部电路做了分层布局，功率层和信号层做了物理隔离，减少大电流通断时对油门信号的干扰，避免飞行过程中出现电机抖动、动力输出不线性的问题，信号线采用屏蔽线引出，可以适配主流的工业级飞控系统，支持常规的PWM油门信号，也能兼容部分机型的Dshot信号输出。

　　实际装机测试的时候，这款电调的油门线性表现很平顺，从怠速到满油门的动力输出没有突兀的阶跃感，在植保机满载药液起飞的工况下，四个电调的动力同步性表现稳定，不会出现单个电机动力滞后导致的机身倾斜问题，长时间满油门作业时，外壳温度稳定在合理区间，不会出现过热保护触发的动力中断。在做三维建模复刻的时候，要重点注意壳体鳍片的拔模角度，所有鳍片的拔模方向统一垂直于安装面，避免加工时出现倒扣结构，出线口的胶圈槽尺寸要和线径匹配，保证密封性能的同时不会夹伤线缆内部的铜芯，安装孔的沉头深度要控制好，避免螺丝拧入后顶到内部的电路板，功率器件的安装定位柱要和壳体的安装凸台对齐，保证装配时间隙均匀，导热硅脂的涂抹厚度可以控制在0.1mm左右，既保证导热效率也不会出现多余硅脂溢出污染电路的问题。另外这款电调的重量控制也做了优化，铝壳采用薄壁拉伸工艺，在保证结构强度的前提下尽可能降低壳体重量，对无人机的整机载重效率提升有明显帮助，毕竟行业无人机每减少一克自重，就能多带一克的任务载荷或者增加一点续航时间。在做整机结构布局的时候，电调的安装位置要尽量靠近电机，缩短电机线的长度，减少大电流长线传输带来的电磁干扰和线损，同时要保证电调的散热鳍片朝向飞行时的迎风面，让气流可以顺着鳍片的间隙流过，最大化散热效率，不要把电调安装在机身内部密闭的空间里，否则会因为散热不足导致功率受限。
