高扭矩无刷伺服执行器结构三维设计

在工业机器人关节驱动、高端航模舵面控制、精密自动化工位执行端的选型场景里，伺服执行单元的扭矩密度、响应速度、安装适配性一直是结构工程师重点考量的核心指标，这款无刷伺服执行器的三维结构设计，完全围绕真实物理尺寸搭建，可直接用于整机装配的干涉校验、安装位预留校核工作。

从实际用途来看，该类伺服单元主要承担高精度角度闭环控制、大扭矩动力输出的职能，区别于传统有刷伺服产品，无刷结构的设计从根源上降低了碳刷磨损带来的维护成本，同时大幅提升了连续运行的寿命上限，在需要长时间保持扭矩输出、频繁正反转切换的工况下，能保持更稳定的输出特性，不会因为碳刷接触电阻变化出现扭矩波动、响应滞后的问题。

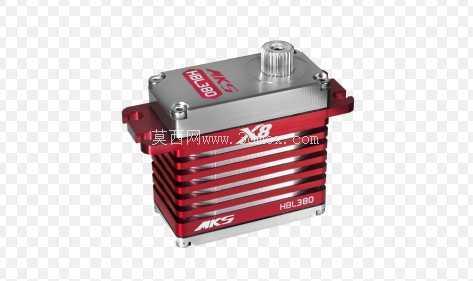

产品的功能特性设计上，整体采用全金属外壳结构，外壳表面设计了多道平行散热鳍片，这部分结构并非装饰性设计，而是经过散热路径优化：无刷电机运行时产生的热量，通过定子与外壳的贴合面直接传导到鳍片结构，依靠空气对流完成被动散热，不需要额外加装散热风扇，既缩小了整体体积，也避免了风扇进灰带来的故障风险。输出端采用金属齿传动结构，齿轮啮合间隙控制在极小范围内，能有效降低反向传动间隙，提升位置控制精度，在末端负载出现瞬时冲击时，金属齿结构也能承受更高的瞬时过载扭矩，不会出现扫齿、断齿的失效问题。顶部的输出轴采用标准花键结构，可适配市面上通用的舵机摇臂、连接法兰，不需要额外定制转接件，降低了整机装配的配套成本。

设计思路层面，这款伺服的结构完全遵循工业级伺服的设计逻辑，将驱动电路板、无刷定子转子、减速齿轮组、位置检测元件全部集成在统一的壳体内，实现了驱动-传动-检测的一体化集成，不需要外部额外搭配驱动器，只需要提供标准控制信号与动力电源即可完成部署。壳体的拼接采用定位销加螺丝锁紧的结构，上下壳、端盖之间的配合面都设计了密封槽，可搭配密封圈实现基础的防尘防水能力，适配多粉尘、轻度溅水的工业现场使用场景。两侧的安装耳采用一体化铣削成型，和主体外壳为同一整体结构，避免了拼接安装耳在大负载下出现断裂、松动的问题，安装孔的位置、孔径都遵循行业通用的安装尺寸规范，可直接替换同规格的传统伺服产品，不需要对原有设备的安装位进行二次修改。

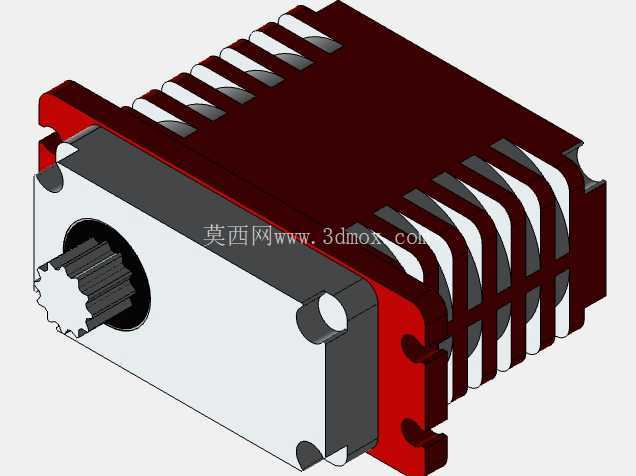

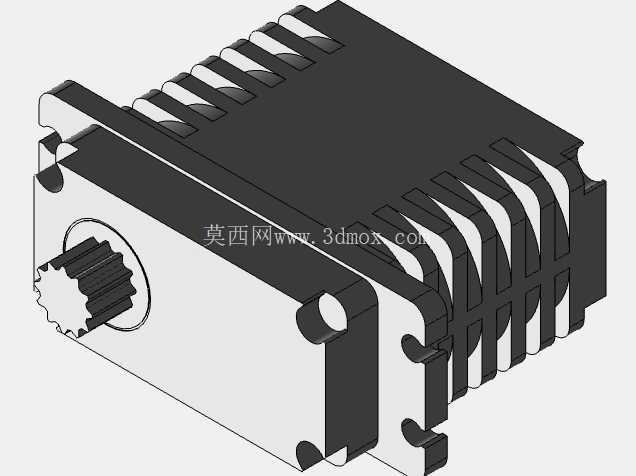

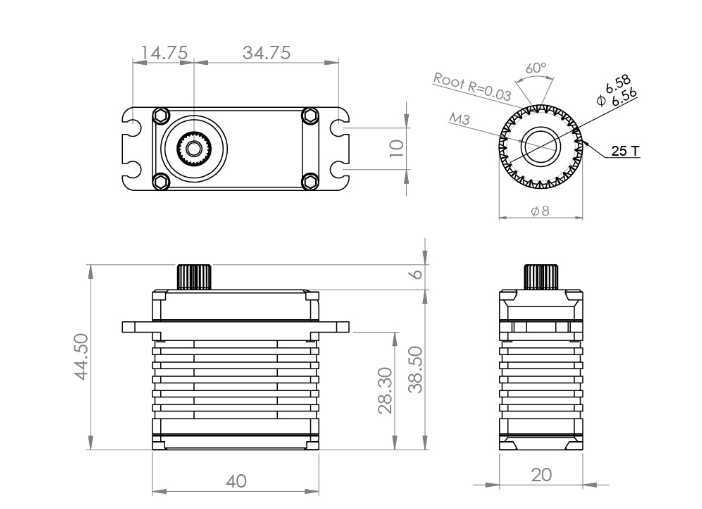

从外形尺寸与安装边界来看，这款伺服的主体截面为规整矩形，安装耳突出主体两侧，安装孔中心距、输出轴中心到安装面的高度、输出轴伸出长度都严格按照实物尺寸测绘建模，工程师在做整机布局时，可以直接调用该模型进行装配校验，确认输出轴的运动行程范围内不会和周边结构件产生干涉，同时可以提前预留出线空间——该伺服的出线端位于侧方，建模时也还原了出线位的结构尺寸，方便设计走线槽、固定卡扣的位置。模型还原了所有外部结构细节，包括壳体表面的标识凹槽、固定螺丝的沉头孔位、散热鳍片的倒角细节，在做产品渲染、装配示意时可以直接使用，不需要二次修整结构。

对于结构设计从业者来说，这类还原真实物理属性的伺服模型，能大幅缩短前期方案布局的时间，不需要自行测绘实物就能完成安装位设计、运动干涉校验，同时也可以参考其散热结构设计、集成化布局思路，应用到自研伺服执行器、小型传动单元的结构设计中。在做设备选型验证时，将该模型导入整机装配体，可直观判断该伺服的扭矩输出能力、安装尺寸是否满足设计需求，避免选型失误带来的返工问题。
