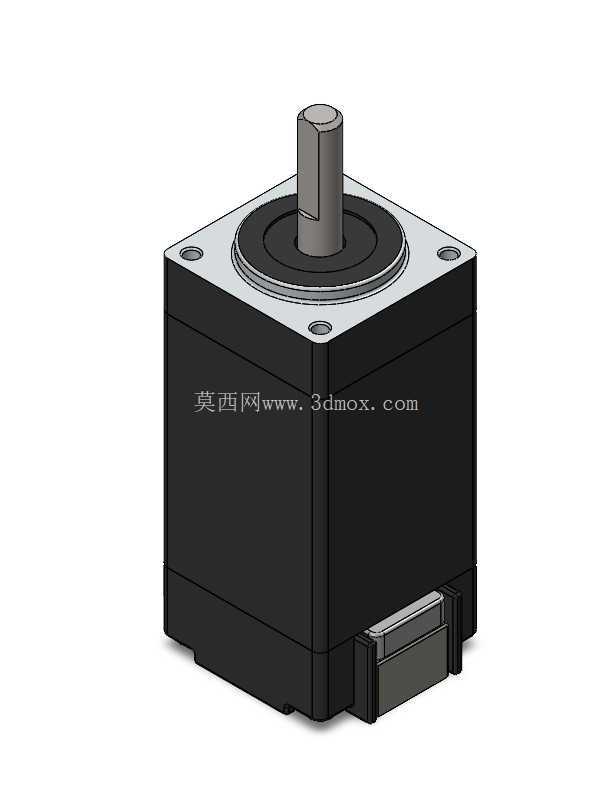

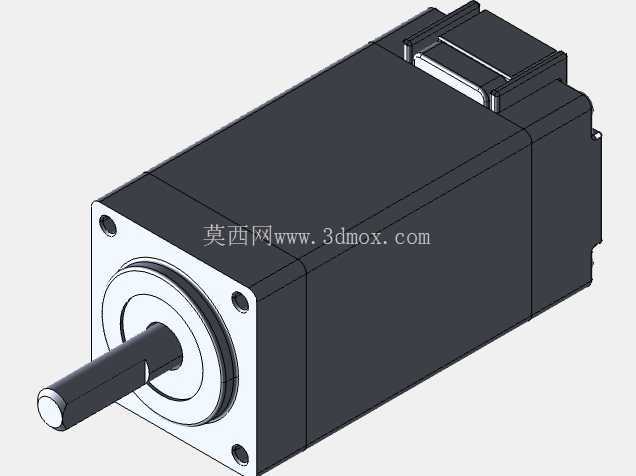

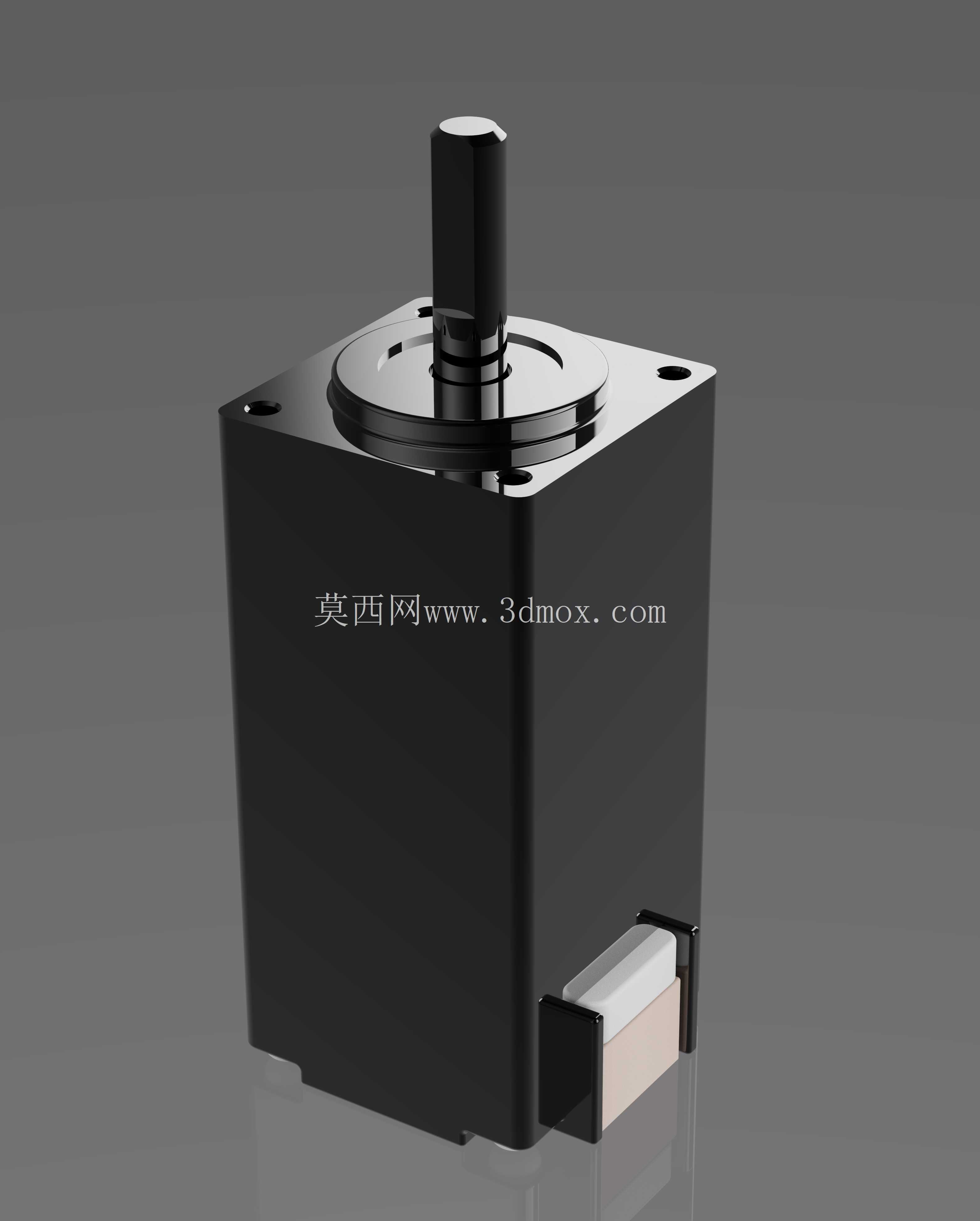

Nema8双极20mm步进电机结构设计

　　在桌面级小型自动化设备、精密3D打印挤出机构、桌面机械臂关节、小型光学检测平台位移模组这类对安装空间有严苛限制的场景里，小规格步进电机的选型往往直接决定整套机构的体积边界与运行精度，本次呈现的Nema8规格双极步进电机，就是针对这类紧凑空间动力需求完成的结构建模。从实际应用场景来看，这类20mm法兰规格的步进电机，常被用在需要毫米级定位精度、负载扭矩需求在0.1N·m以内的轻载传动场景，比如实验室小型液体加注泵的动力驱动、微型传送带的辊筒驱动、消费电子组装工位的小型滑台动力输入，还有航模舵机改装、小型云台的角度调节机构中，它的体积优势可以让整套设备的结构设计不用为动力单元预留过大的安装仓，大幅压缩设备整体轮廓尺寸。

　　从产品功能特性来看，这款双极步进电机采用200步/转的步距角设计，也就是常规1.8°整步步距，配合细分驱动器可以实现更高的分辨率定位，额定工况下相电压3.9V、相电流0.6A，在同规格小尺寸步进电机中，扭矩输出的线性度表现较好，低速运行时的振动控制优于同尺寸的永磁式步进电机，能够满足轻载场景下的平稳启停需求。电机本体的出线端采用侧插式接线座设计，相比尾部直出引线的结构，能够进一步压缩轴向安装空间，在轴向尺寸受限的安装场景里，这种侧方出线的结构可以避免引线与尾部安装结构产生干涉，接线端的绝缘基座做了卡扣式限位，装配时不需要额外打胶固定，就能保证接线座在电机运行振动下不会出现松脱。从设计思路上看，建模过程中首先锁定了Nema8标准法兰的安装孔位基准，法兰面四个安装孔的中心距严格遵循16mm的行业通用标准，安装孔孔径适配M2.5的紧固螺丝，保证这款电机可以直接替换市面上同规格的标准Nema8步进电机，不需要对原有设备的安装板做二次改孔加工。输出轴的直径、轴伸长度也做了标准化匹配，轴端的D型切边结构做了准确还原，方便安装同步轮、齿轮、联轴器等传动件时，通过顶丝锁紧实现周向固定，避免传动过程中出现打滑丢步的问题。

　　电机本体的外形截面为20mm×20mm的正方形，机身总长度控制在42mm，这个长度尺寸是选型时非常关键的安装边界参数，在做结构布局时，需要预留出电机本体的安装空间，同时还要考虑侧方接线座的插拔操作空间，接线座突出机身侧面的尺寸约5mm，在做相邻结构的排布时，不能让其他结构件遮挡接线位置，否则会给后期的接线维护带来不便。电机前端盖与机身壳体的配合采用止口定位结构，建模时还原了止口的配合公差带，保证前后端盖装配后，输出轴的同轴度能够控制在合理范围内，避免因为端盖装配偏差导致输出轴转动卡滞、运行阻力增大的问题。机身外壳采用方形结构设计，相比圆形外壳的步进电机，方形外壳在安装时可以通过安装板的定位边实现周向防转，不需要额外设计防转销钉，简化安装结构的设计。在实际选型应用中，需要注意这款电机的扭矩特性，它的保持扭矩适合驱动轻载机构，不能用在有较大径向负载的场景，比如直接驱动大直径的砂轮、锯片这类负载，否则会因为径向力过大导致输出轴轴承过早磨损，缩短电机使用寿命。如果需要传递更大的扭矩，可以搭配微型行星减速箱使用，这时候建模时的输出轴配合尺寸就可以直接和标准减速箱的输入孔做匹配，不需要额外做轴的改制。另外，电机的安装面平面度也做了对应设计，法兰安装面的平面度控制在0.05mm以内，保证电机安装到设备安装板上时，法兰面能够完全贴合，不会因为安装面倾斜导致输出轴与传动机构不同心，产生额外的运行噪音和振动。对于三维建模从业者来说，这类标准工业零部件的建模，核心是要把所有安装相关的关键尺寸做准确，包括安装孔位、轴伸尺寸、本体轮廓、出线端位置这些直接影响装配的尺寸，不能只做外观的形似，否则导出的模型在做整机装配干涉检查时，会出现实际装配和模型不符的问题，导致后期加工的结构件出现安装干涉，需要返工修改。

　　比如很多新手建模时容易忽略接线座的突出尺寸，把电机周围的结构件设计得过于贴近机身，实际装配时就会发现接线座被挡住，插头无法插入，只能临时切割结构件，影响设备的外观和结构强度。还有安装孔的深度，前端盖的安装孔是盲孔设计，建模时要准确还原孔的有效螺纹深度，避免选型螺丝时长度过长，顶到电机内部的定子绕组，造成绕组绝缘破损短路。从传动配合的角度看，输出轴的轴肩尺寸也做了准确还原，轴肩的作用是给传动件做轴向定位，安装同步轮或者联轴器时，传动件的端面要贴紧轴肩，保证传动件的轴向位置准确，不会在运行过程中出现轴向窜动。电机尾部的端盖结构也做了简化还原，尾部没有突出的轴伸，进一步压缩了轴向尺寸，适合用在尾部空间完全封闭的安装腔体内，不需要为尾部预留额外的避让空间。在做小型设备的结构布局时，这类小尺寸步进电机的排布往往需要和传感器、走线槽、其他传动部件做空间上的协调，准确的三维模型可以帮助结构工程师在设计阶段就完成空间干涉检查，提前调整各部件的位置，减少样机试制阶段的修改次数，缩短研发周期。
