三轴桌面点胶拾取放置设备结构设计

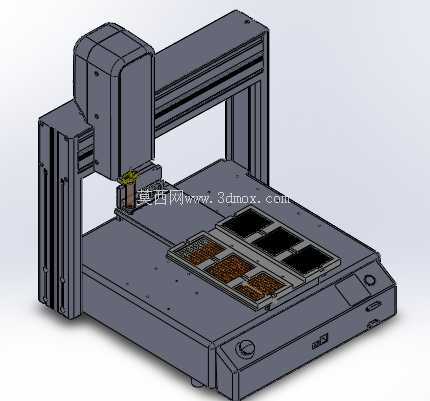

　　从结构布局来看，设备采用经典的龙门式三轴传动架构，X轴横梁横跨在Y轴两侧的立式支撑型材上，Z轴滑台挂载在X轴的移动滑块上，点胶执行头与拾取吸嘴集成在Z轴末端的安装板上，可根据工序需求切换执行末端，或是同时搭载两种作业头完成点胶后即时拾取转移的连贯动作。底座采用整块加厚铝合金板材加工而成，表面预留了密集的T型槽与螺纹安装孔，可直接固定工件治具、加热平台、视觉定位模块等扩展配件，底座内部预留了走线槽与控制板、驱动模块的安装空间，所有传动线缆均通过拖链规整收纳，避免运动过程中线缆剐蹭、拉扯造成的信号中断或部件磨损。在消费电子、小型五金零部件、精密塑胶件的批量生产环节，点胶与工件上下料、工位转移往往是占用人工最多、一致性最难把控的工序，这款三轴桌面式作业设备，正是针对小尺寸零部件的点胶+拾取放置复合工序开发的紧凑型作业单元，适配小批量多批次的柔性生产场景，相比大型在线式自动化产线，它不需要复杂的场地改造与产线对接，放置在标准防静电工作台面上即可投入使用，非常适合实验室打样、中小型加工车间的精密装配工位使用。

　　设计过程中，传动部件的选型优先考虑桌面设备的运行平稳性与定位精度，X、Y轴采用同步带传动搭配线性导轨导向，兼顾长行程移动的速度与低噪音特性，Z轴采用丝杆传动，满足点胶作业下的高精度Z向进给要求，可适配不同粘度胶水的点胶高度需求，同时在拾取工件时可精准控制下压行程，避免压伤脆弱的小型工件。设备的安装边界充分考虑了桌面作业的空间限制，整体占地面积不超过常规办公工位的桌面范围，机身高度控制在普通成年人坐姿操作的舒适视野内，操作人员无需站立即可完成工件上下料、参数调整、异常处理等操作，设备四周预留了安全光栅的安装位，可根据车间安全规范加装防护装置，避免运动过程中人员误触造成的伤害。

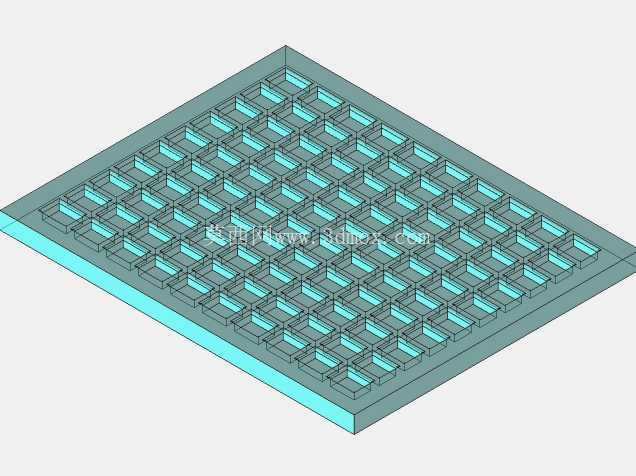

　　在功能实现上，这款设备可完成预设轨迹的自动点胶作业，支持点、直线、圆弧、多段连续路径的点胶编程，点胶量可通过Z轴高度、移动速度、胶阀启闭时间多维度匹配调节，点胶完成后，末端的拾取机构可通过真空吸附或微型夹爪的方式，将点胶完成的工件转移到指定的料盘或下一工位，全程无需人工干预，单台设备可替代2-3名操作工人完成重复的点胶与上下料动作，同时避免人工操作带来的点胶位置偏移、胶量不均、工件磕碰划伤等问题。

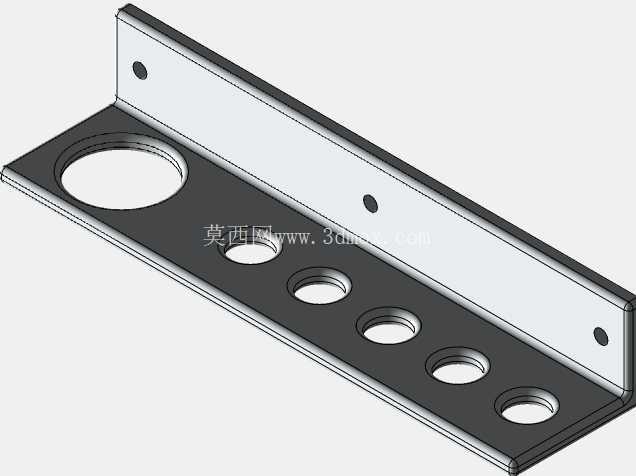

　　针对不同行业的使用需求，设备的末端安装板采用标准化接口设计，可快速替换不同规格的点胶阀、点胶针筒、旋转点胶头，或是更换不同尺寸的吸嘴、夹爪，适配从微型电子元件到小型塑胶壳体的多种工件处理需求，底座上的治具安装位支持快拆设计，更换产品时只需更换对应治具、调用预设程序即可快速切换生产，无需重新校准设备的运动参数。在结构细节处理上，所有运动轴的两端都设置了硬限位与光电原点开关，避免设备回零或超程运行时造成的传动部件撞击损坏，机身外罩采用可拆卸的钣金壳体，既可以阻挡点胶过程中可能飞溅的胶液，也能方便后期维护时快速拆开检查传动部件、更换损耗件，控制按钮与状态指示灯集中布置在底座前侧的操作面板上，操作人员可快速完成设备启停、复位、程序启动等操作，无需外接复杂的操作终端。
