桌面型螺丝拧紧旋转作业工装设备

　　在3C电子、小型家电、精密仪器的小零部件装配产线环节，螺丝锁付是占比极高的工序，传统手持电批锁付的方式，不仅依赖操作人员的作业熟练度，锁付扭矩一致性、螺丝对位精度都很难稳定控制，遇到需要翻转工件完成多面锁付的场景，反复装夹定位还会额外耗费大量辅助工时，这款桌面式螺丝拧紧旋转作业设备，就是针对小规格工件的多面螺丝锁付需求开发的专用作业工装。

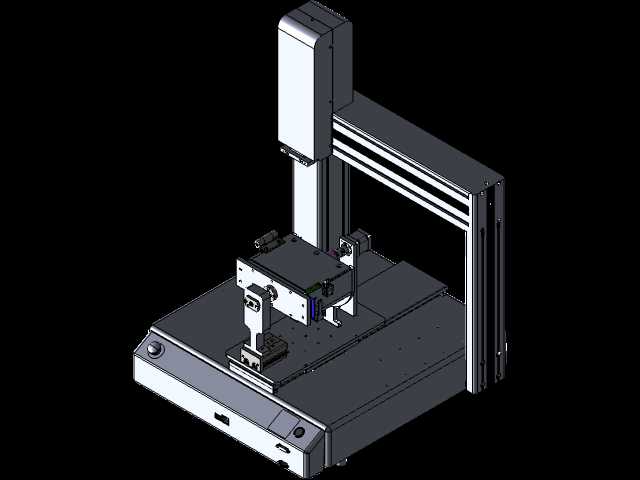

　　从结构布局来看，设备采用铝型材搭建的门式框架作为主体承载结构，底部为一体化铸造的平台基座，基座表面预留了阵列排布的螺纹安装孔，可根据待加工工件的夹具尺寸灵活调整安装位置，基座前端设置的两个旋钮分别对应气源压力调节与设备急停控制，操作位置贴合桌面作业的人体工学高度，操作人员坐立时无需抬臂即可完成工件上下料操作。设备整体占地尺寸控制在桌面作业允许的范围内，宽度不超过600mm，深度不超过500mm，安装时不需要对原有产线台面做大规模改造，直接放置在标准防静电工作台面上即可完成部署，外接气源与控制信号线缆走框架后侧的理线槽，不会干涉前端作业区域的操作空间。

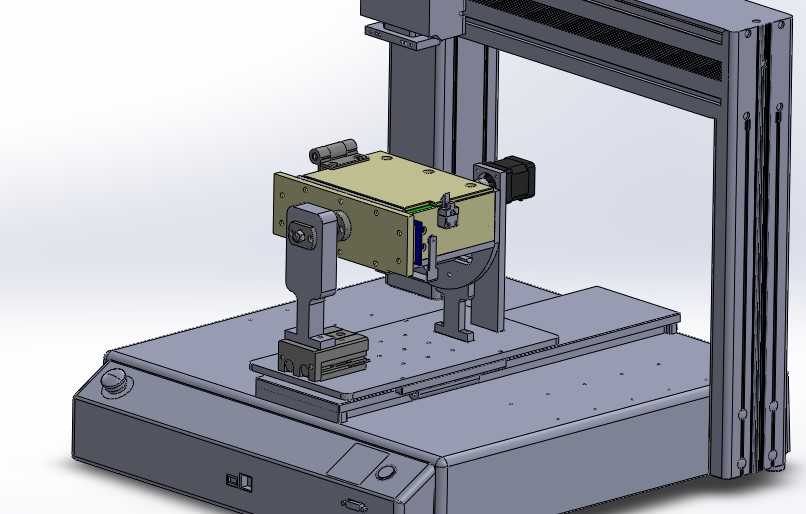

　　中部的工件承载翻转机构是这套设备的核心设计单元，承载板采用硬质铝合金加工而成，表面做硬质阳极氧化处理，耐磨性能可满足长期反复装夹的使用需求，翻转动力由侧部安装的伺服电机提供，可根据锁付工序的需要，在0到180度范围内任意角度停留，翻转重复定位精度控制在±0.05mm以内，保证翻转后螺丝孔位与锁付机构的对位精度，避免出现滑牙、锁偏的问题。承载板下方配置了可快速更换的工件定位夹具，针对不同规格的待装配产品，只需要更换对应的定位块即可快速切换生产型号，换型时间可控制在10分钟以内，适配多品种小批量的柔性生产需求。

　　上部的锁付机构安装在门式框架的横向导轨上，可沿X轴方向水平移动，覆盖工件整个锁付作业面，锁付头集成了电批、螺丝供料导向管与真空吸附单元，螺丝由供料器吹送至导向管后，真空吸附单元会先将螺丝吸附在批头位置，待移动到对应孔位上方后再下行完成锁付动作，锁付过程中的扭矩、圈数数据可实时反馈到控制系统，出现浮锁、滑牙、漏锁的情况会立即触发报警提示，避免不良品流入下一道工序。锁付头的Z轴下行行程设置了硬限位与软限位双重保护，硬限位采用机械挡块结构，防止程序异常时下行过量压坏工件，软限位可通过控制系统参数调整，适配不同高度的工件锁付需求。

　　设计过程中充分考虑了桌面设备的维护便捷性，所有气动管路、信号线缆都采用快插接头连接，框架上的铝型材槽口预留了足够的扩展空间，后续如果需要增加视觉对位、自动下料等功能单元，不需要重新搭建主体框架，直接在原有结构上扩展安装即可。设备的控制单元集成在基座内部，外部没有裸露的线缆，整体外观整洁，作业过程中产生的噪音控制在65分贝以内，符合车间作业的噪音标准，不会对周边工位的操作人员造成干扰。

　　不同于大型在线式锁付设备，这款桌面型设备不需要对接产线的输送系统，可独立完成单工序的锁付作业，既可以用于小批量产品的 standalone 生产，也可以多台组合搭配完成不同工序的锁付作业，对于产能规模不大、产品换型频繁的中小制造车间来说，设备投入成本更低，部署灵活度更高，同时锁付一致性远高于人工作业，可有效降低锁付工序的不良率，减少人工操作的劳动强度。在结构细节处理上，所有运动部件的外侧都设置了透明亚克力防护挡板，既可以观察内部的作业状态，也能防止作业过程中螺丝、金属碎屑飞出伤到操作人员，设备底部配置了可调节的支撑脚，可根据工作台面的平整度调整设备水平，保证导轨运行的平顺性，避免长期使用出现导轨磨损不均的问题。
