FCT功能电路WH参数测试工装

　　这套FCT功能电路WH测试工装，是面向电子组装产线末端功能校验环节开发的专用检测设备，核心作用是在PCBA完成焊接、组装工序后，自动采集待测电路板的伏特电压、安培电流、瓦特功率三类核心电参数，将采集到的实时数值与实验室校准过的标准计量设备输出值做比对，快速判定电路板的供电回路、功率输出模块是否符合设计公差要求，把参数超差、元件虚焊、回路错接的不良品在出厂前拦截，避免不良件流向下游整机组装工位。

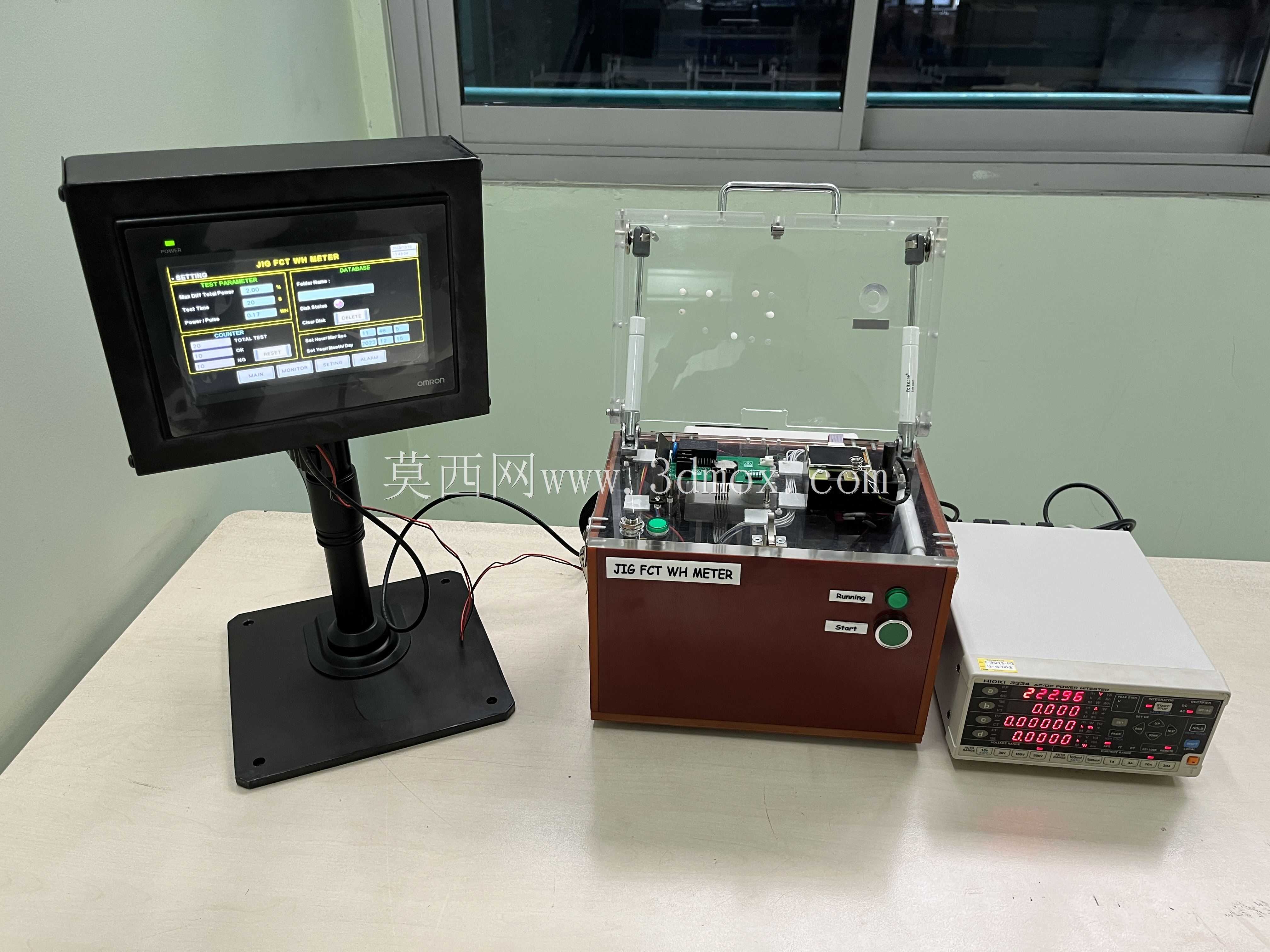

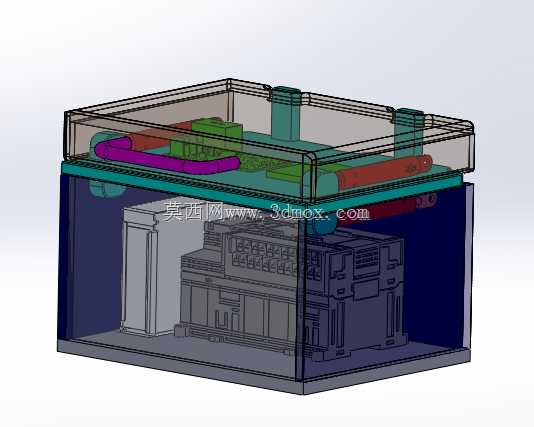

　　从产线实际布局来看，这类测试工装一般安置在SMT后段、成品组装前段的测试工位，不需要单独开挖设备地基，直接放置在标准防静电工作台上即可接入产线。整体采用框架式箱体结构，下层为封闭的暗箱测试腔，作业时将待测WH表电路板放置在腔体内的定位载具上，关闭遮光防护门后即可启动测试，暗箱设计可以隔绝外界环境光线对板载光敏元件、显示模块的读数干扰，同时也能避免测试过程中探针误触带来的安全隐患；上层为透明防护盖板覆盖的气动与走线腔，探针模组、压合气缸、信号走线、供电回路都布置在这个区域，透明亚克力盖板既可以在设备运行时阻挡人员触碰运动压合部件，又能让运维人员不用拆盖就直接观察内部探针磨损、气管走位、线束老化的状态，日常点检效率比全封闭金属罩高出不少。

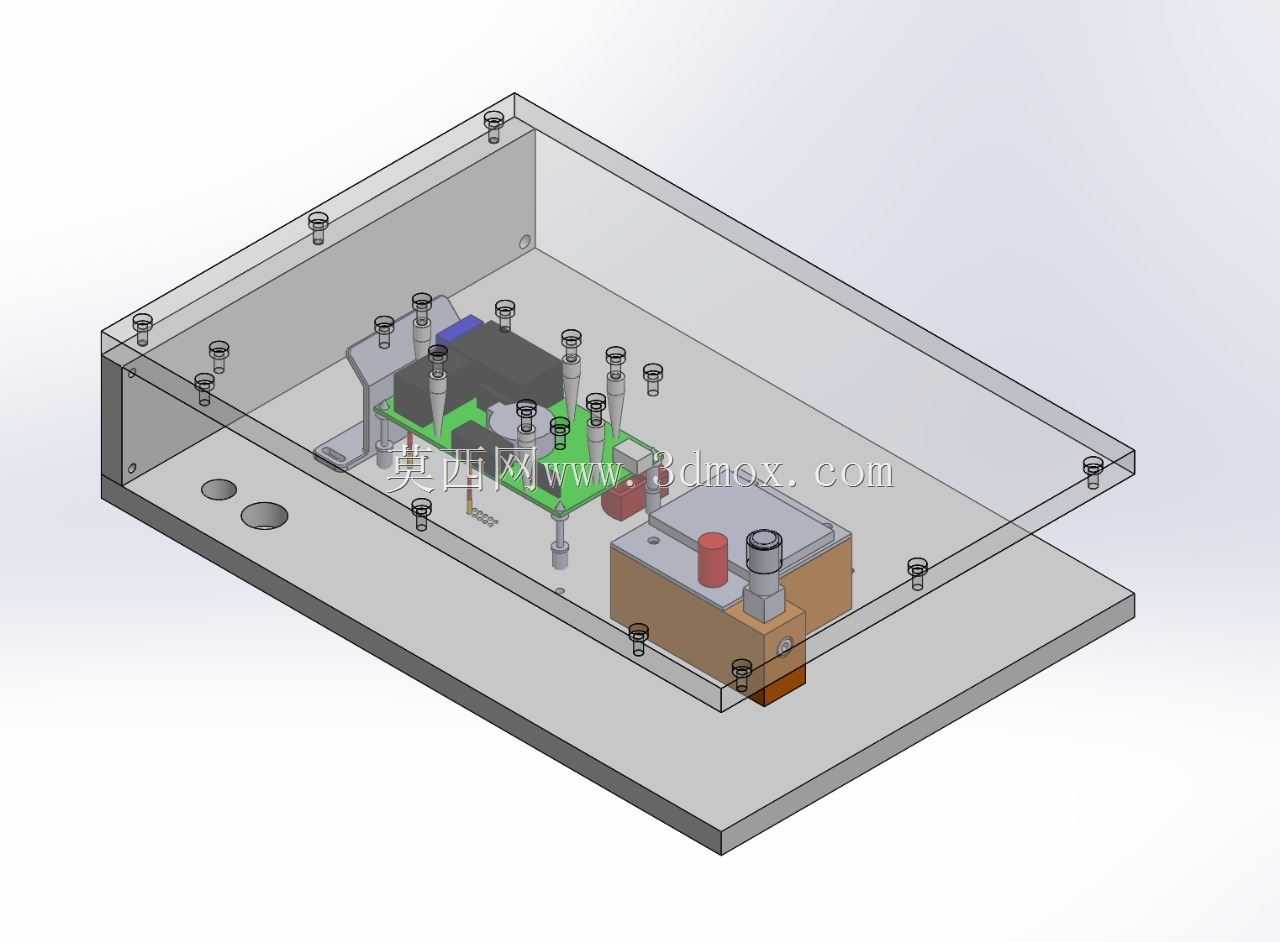

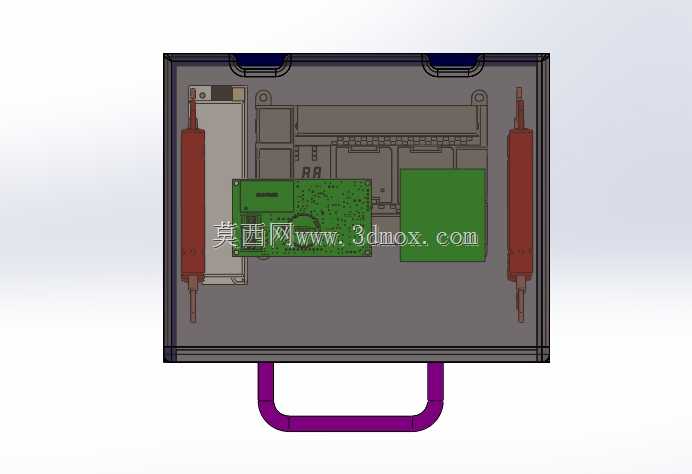

　　结构设计上，工装的定位载具按照待测WH表的外形轮廓做了仿形限位，载具边缘做了倒角导向，操作工上下料的时候不需要反复对位，放偏的情况下电路板也能顺着导向滑入定位槽，压合工位采用浮动安装的测试探针，探针头部自带缓冲弹簧，压合行程内可以自动补偿电路板板面的翘曲公差，保证每个测试点都能可靠接触，不会因为个别探针虚接触导致测试误判。腔体内部预留了标准仪表安装位，可以直接嵌入校准用标准电表、数据采集模块，采集到的电压、电流、功率数据通过内置通讯模块上传到产线MES系统，每一块测试过的电路板的参数数值、测试结果都会自动存档，方便后续做质量追溯。

　　安装边界方面，工装整体外形适配常规车间工位的摆放空间，箱体底部做了防滑减震垫，压合气缸动作的时候不会出现工位滑移；设备侧面预留了气源接口、电源接口、通讯串口，对接厂内现有气路、电路的时候不需要额外改造管线；上层腔室的走线全部走理线架分隔，强电供电线和弱电信号线分开排布，避免信号干扰导致参数采集出现波动。针对产线换型需求，载具部分采用快拆螺丝固定，后续待测产品改版的时候，只需要更换仿形载具和对应探针模组，箱体框架、压合动力、采集模块都可以直接复用，能大幅降低多品种小批量生产下的工装投入成本。设备的防护门加装了安全感应开关，门体未完全关闭的情况下压合气缸不会启动，从硬件层面避免操作工误操作带来的夹伤风险，完全满足电子制造车间的安全生产规范。
