纸箱分拣剔除滚筒输送线结构

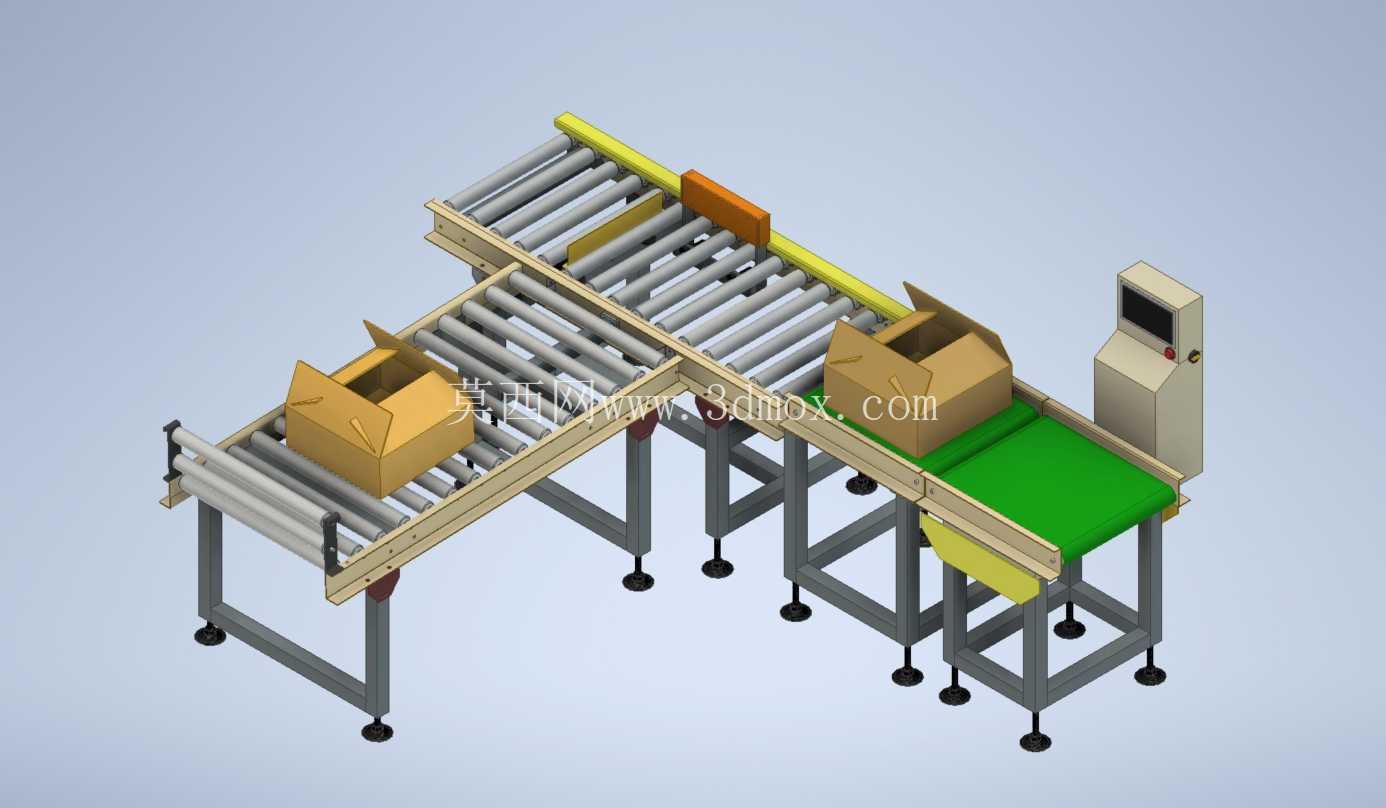

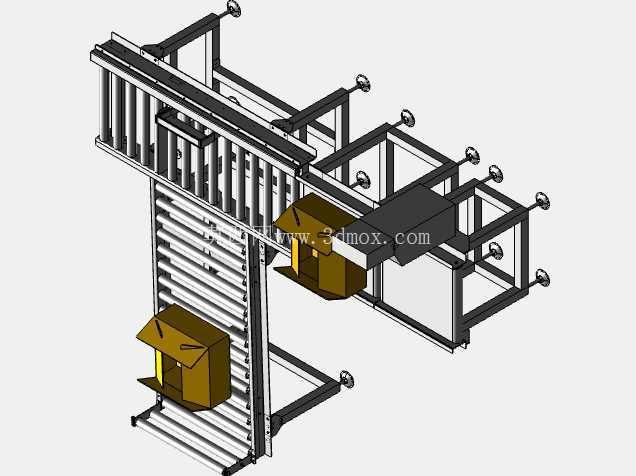

　　这套剔除式滚筒输送结构，主要面向包装后段、电商仓储分拣、成品出库检验这类需要在线剔除不合格品的作业场景，在连续化生产的输送链路里承担分流、剔废、转向输送的功能，不需要人工介入就能完成异常箱体的分拣作业，适配常规瓦楞纸箱的输送节拍，能直接对接前后段的主输送线、称重检测设备或者扫码工位。从结构组成来看，主体采用标准直径的镀锌滚筒作为输送载体，滚筒间距按照常见的300-500mm规格纸箱的底面支撑需求设置，避免输送过程中纸箱卡滞或者下沉，机架部分采用工业铝型材搭配方钢焊接支腿，支腿底部配置可调脚杯，能够适应地面不平整的安装场景，调节范围覆盖±30mm的高度差，安装时不需要额外做预埋基础，只需要按照布局定位后调整脚杯水平即可。

　　在输送线的交叉位置，设计了顶升式的剔除分流机构，当上游检测工位识别到不合格品、错发品或者需要分流的箱体时，机构会快速顶升，将对应纸箱从主输送线导向分支输送段，分支段末端衔接绿色皮带输送台，能够平稳承接分流过来的纸箱，避免硬碰撞导致箱体变形或者内部货品损伤，皮带段的驱动采用内置式电动滚筒，结构紧凑不会额外占用侧边安装空间。侧边配置的操作控制箱采用悬臂式安装，高度匹配现场操作人员的站立操作视线，箱体上设置急停按钮与状态显示屏，能够实时显示输送线的运行速度、剔除计数等运行参数，控制箱的安装支架预留了走线槽，所有线缆都从机架内部的线槽排布，避免外露线缆被输送的箱体剐蹭。

　　设计过程中，首先核算了单段输送线的额定承载，按照单箱最大25kg的负载要求，对滚筒的轴径、机架的型材壁厚做了选型校核，确保满载输送时机架的挠度不超过1/1000，不会出现运行抖动的问题；其次对剔除机构的响应速度做了匹配，按照主输送线最大30m/min的运行速度，设置剔除动作的响应时间不超过0.3s，保证不会误剔相邻的正常箱体；另外在输送线的侧边设置了导向护栏，护栏采用光滑的圆管材质，高度对应纸箱的1/2高度位置，既能够引导纸箱沿输送方向行进，又不会刮花纸箱表面的印刷标识。

　　安装边界方面，整套设备的主体长度控制在3.2m左右，主线段宽度为0.8m，分支段与主线段呈90度垂直布局，整体占地面积不超过3㎡，设备顶部距离地面的高度为0.75m，符合人工辅助处理异常件的操作高度要求，不需要额外搭建操作平台。各段输送的驱动单元都采用模块化设计，后期维护时可以单独拆卸某一段的驱动组件，不需要拆解整线结构，滚筒也采用快拆式安装结构，更换磨损滚筒时只需要抽出两端的弹簧卡销即可完成更换，能够大幅缩短现场维护的停机时间。在输送线的末端衔接位置，预留了与其他设备对接的安装孔位，可以根据现场布局直接对接封箱机、贴标机或者自动码垛设备的进料端，不需要额外做转接结构。考虑到车间的实际使用环境，所有金属结构件都做了防锈处理，滚筒表面镀锌，机架焊接位置做喷塑处理，能够适应普通生产车间的温湿度环境，不会轻易出现锈蚀掉漆的问题。皮带输送段的皮带采用防滑PVC材质，表面摩擦系数足够，输送纸箱时不会出现打滑偏移的问题，皮带的张紧机构设置在两端的滚筒座位置，调整时只需要旋转两侧的调节螺栓即可完成张紧度调整，操作简便。
