气动平行夹取机械臂执行端结构设计

这套夹取式执行机构是自动化产线末端执行单元的典型构型，目前在3C电子小件分拣、五金零件上下料、注塑件取件工位的应用覆盖率极高，很多轻载搬运场景的机械手末端都会选用这类结构，核心原因是其传动链路短、动作响应快，夹持力的调节门槛低，不需要复杂的控制逻辑就能实现稳定的开合动作。

从实际落地的工况来看，这类夹爪常搭配六轴工业机器人、水平多关节机械手使用，适配的作业场景覆盖了机加工工位的毛坯件取放、装配线的小零件对位夹取、包装线的规整物料搬运，尤其适合夹持外形规则、重量在1kg以内的块状、轴类零件，相比真空吸盘类执行端，它不会受物料表面透气性、平整度的影响，夹持的可靠性更高，不会出现掉件的情况。

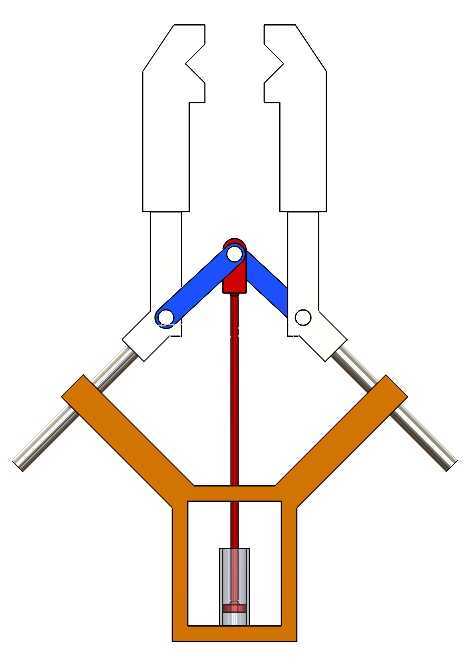

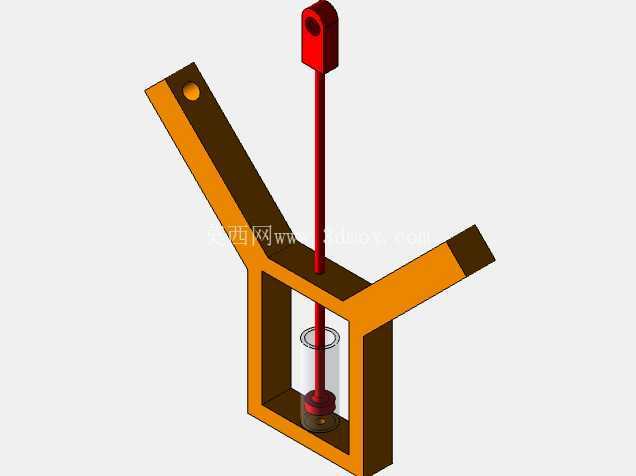

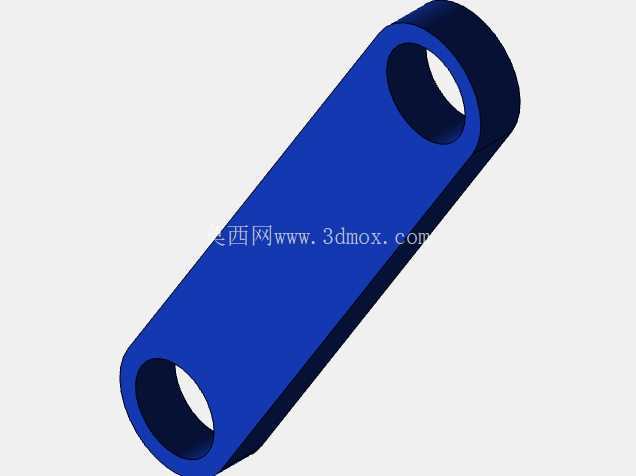

整个结构的动力源布置在机构的中心下方位置，采用直线气缸作为动力输出元件，气缸的活塞杆垂直向上布置，直接和中心的驱动滑块连接，省去了中间的传动转接件，能最大程度降低动力传递过程中的间隙。驱动滑块两侧通过铰接销轴连接两根对称布置的传动连杆，每根连杆的另一端分别和单侧的夹爪摆臂铰接，当活塞杆向上伸出时，两根连杆会向两侧撑开，带动两个夹爪沿着水平布置的直线导轨做反向运动，实现夹爪的张开动作；当活塞杆回缩时，连杆拉动两个夹爪沿导轨相向运动，实现对物料的夹持，整个传动过程是典型的曲柄滑块衍生构型，传动效率能达到90%以上，动作过程中没有多余的运动冗余。

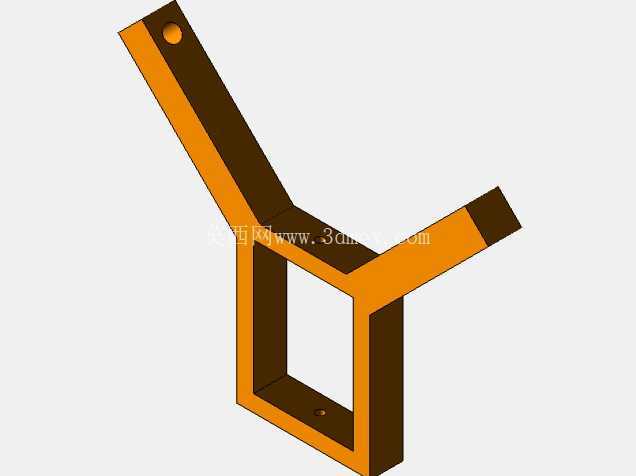

夹爪的指端部分采用了L型折弯结构，指面预留了安装防滑垫、定制仿形指块的螺纹孔，现场调试时可以根据被夹持物料的外形更换对应的指端配件，不需要改动整个夹爪的主体结构，适配性很强。两侧的水平导轨采用光轴导轨搭配直线轴承的配置，光轴的两端固定在下方的Y型安装支架上，安装支架的中心位置预留了气缸的安装定位孔，气缸通过法兰面直接锁附在支架下方，整体的同轴度很容易保证，装配时不需要做复杂的调校，只要保证两根连杆的长度一致、铰接点的转动顺畅，就能保证两个夹爪的开合行程对称，不会出现夹偏的问题。

从安装边界来看，这套机构的整体横向最大宽度在夹爪完全张开时为160mm，纵向总高度从气缸底部到夹爪顶端为120mm，Y型支架的底部预留了和机械手末端法兰连接的安装孔位，孔位按照标准的ISO 9409-1-40-4-M6法兰规格设计，可以直接和负载3kg、5kg级别的轻载机械手末端对接，不需要额外做转接法兰。整个机构的运动包络范围很小，夹爪的单边开合行程为20mm，闭合时两个指端的最小间距为10mm，张开时最大间距为50mm，能适配这个尺寸区间内的绝大多数小型零件夹取需求。

设计过程中需要重点关注几个核心的公差配合：首先是铰接销轴和连杆安装孔的配合间隙，要控制在0.02mm以内，间隙过大会导致夹爪开合时出现旷量，夹持重复定位精度下降，间隙过小则会导致转动卡滞，加快铰接位置的磨损；其次是两侧导轨的平行度，需要控制在0.01mm/100mm以内，否则夹爪滑动时会出现卡顿，增加气缸的负载，严重时甚至会出现气缸憋压的情况；另外，连杆的长度公差需要控制在±0.01mm，保证两侧夹爪的运动同步性，避免出现单侧夹爪先接触物料的情况，导致夹持力不均。

在实际选型搭配时，可以根据需要夹持的物料重量选择对应缸径的气缸，常规20mm缸径的气缸在0.5MPa供气压力下，能提供超过100N的夹持力，足够应对绝大多数轻载作业场景，如果需要更大的夹持力，只需要更换更大缸径的气缸，对应的支架安装孔做适配调整即可，主体的连杆、夹爪、导轨结构都可以通用。夹爪的指端部分如果需要夹持异形零件，可以根据零件的外形轮廓做仿形设计，增加夹持的接触面积，避免夹伤零件表面，比如夹持圆柱形零件时，可以在指面加工V型槽，夹持薄壁零件时，可以在指面粘贴聚氨酯防滑垫，增大摩擦力的同时保护零件表面。

这类结构相比市面上常见的齿轮齿条式平行夹爪，结构更简单，加工成本更低，后期维护也更方便，铰接位置的销轴磨损后只需要更换销轴和轴套即可，不需要更换整个夹爪主体，在一些对成本敏感的自动化设备改造场景中，这类自制夹爪的应用非常普遍，工程师可以根据现场的实际作业需求调整夹爪的行程、安装尺寸，不需要受标准气爪的规格限制，灵活度更高。
