500瓦风冷雕刻机主轴结构设计

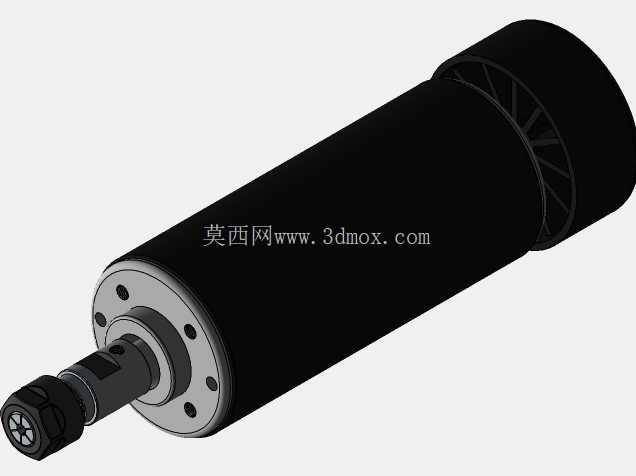

　　这款500瓦风冷主轴的三维结构，是面向小型数控雕刻、精密铣削加工场景开发的核心执行部件，日常在桌面级雕刻机、小型PCB加工设备、软金属精雕工位上承担核心的切削动力输出职能，区别于水冷主轴需要配套循环水路、密封接头的复杂配置，风冷结构的设计直接省去了外接水冷系统的安装空间，更适配紧凑布局的小型加工设备，也避免了水路渗漏带来的电气安全隐患。从结构设计逻辑来看，整体采用同轴式布局，后端集成离心式风冷叶轮，外壳设计有轴向散热鳍片结构，主轴高速运转时叶轮带动空气沿鳍片间隙轴向流动，直接带走定子绕组与轴承运转产生的热量，在持续轻载加工工况下能将绕组温升控制在合理区间，不需要额外配置散热辅助装置。

　　前端安装位采用标准法兰盘结构，法兰端面均匀分布6个安装定位孔，安装时可以直接通过螺栓固定在设备的Z轴滑台安装面上，定位基准与主轴回转轴线的同轴度公差在建模时做了严格约束，能减少安装偏差带来的主轴跳动问题。输出端采用ER型弹性夹头结构，可适配不同柄径的雕刻刀具、铣刀、钻头，夹头锁紧螺母的外形做了防滑槽设计，方便使用专用扳手完成刀具装拆，刀具伸出长度可根据加工深度需求灵活调整，锁紧后能保证刀具夹持的同轴度，减少高速运转时的刀具振颤。

　　主轴内部采用前后两组高精度角接触轴承配对安装，预紧力参数经过匹配调校，既能承受径向切削力，也能承受钻孔、铣削时产生的轴向载荷，保证高速运转时的回转精度，轴承位的公差配合在建模时按照过盈配合要求设定，避免长期运转出现轴承跑圈的问题。外壳主体采用圆柱形结构，外圆表面做了光滑处理，除了散热鳍片区域外没有多余的凸起结构，方便安装时做同轴度找正，也能减少设备Z轴移动时的空间干涉。后端的风轮外罩做了格栅式通风口设计，既能保证进风通畅，也能防止加工产生的切屑、杂物被吸入风轮内部，打坏叶轮或者卡滞转轴。电气接线端设置在后端侧面，走线方向沿主轴轴向布置，不会和Z轴滑台的运动轨迹产生干涉，接线部位做了密封结构设计，能阻挡加工时产生的粉尘进入电机内部。

　　从安装边界来看，整体轴向长度控制在适配小型雕刻机Z轴行程的范围内，最大外圆直径不会超出常规小型滑台的安装宽度，安装法兰的孔位尺寸和市面主流小型雕刻机的安装位兼容，不需要额外做转接板就能直接替换同功率级别的其他主轴产品。在实际使用场景中，这款主轴可以满足亚克力、PVC、PCB板、软铝、木材等材质的雕刻、铣削、钻孔加工需求，最高转速区间适配小直径刀具的高速切削要求，风冷结构的特性让它更适合长时间断续加工的工况，不需要定期维护水冷管路、更换冷却液，日常维护只需要定期检查轴承运转状态、清理散热鳍片缝隙堆积的切屑粉尘即可。建模过程中对各个零件的装配关系做了完整还原，包括轴承的安装位置、夹头的锁紧行程、风轮与转轴的配合关系、法兰盘的定位基准都做了准确的约束，能直接用于设备的装配干涉检查、安装位适配校核，也可以作为小型雕刻机整机设计时的主轴选型参考模型，帮助结构设计人员快速完成Z轴部件的布局设计，减少选型时的尺寸核对工作量。
