带自动上下料换刀功能的数控雕刻加工设备

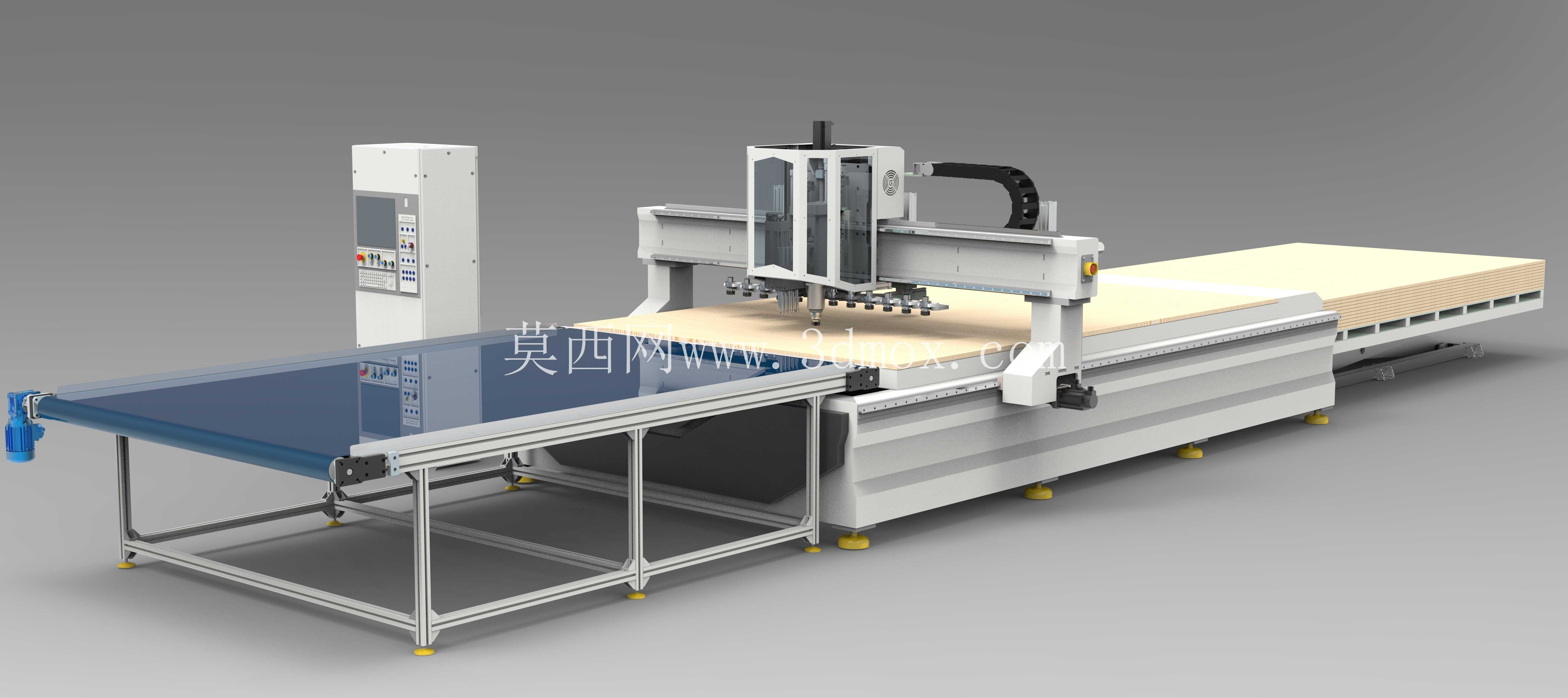

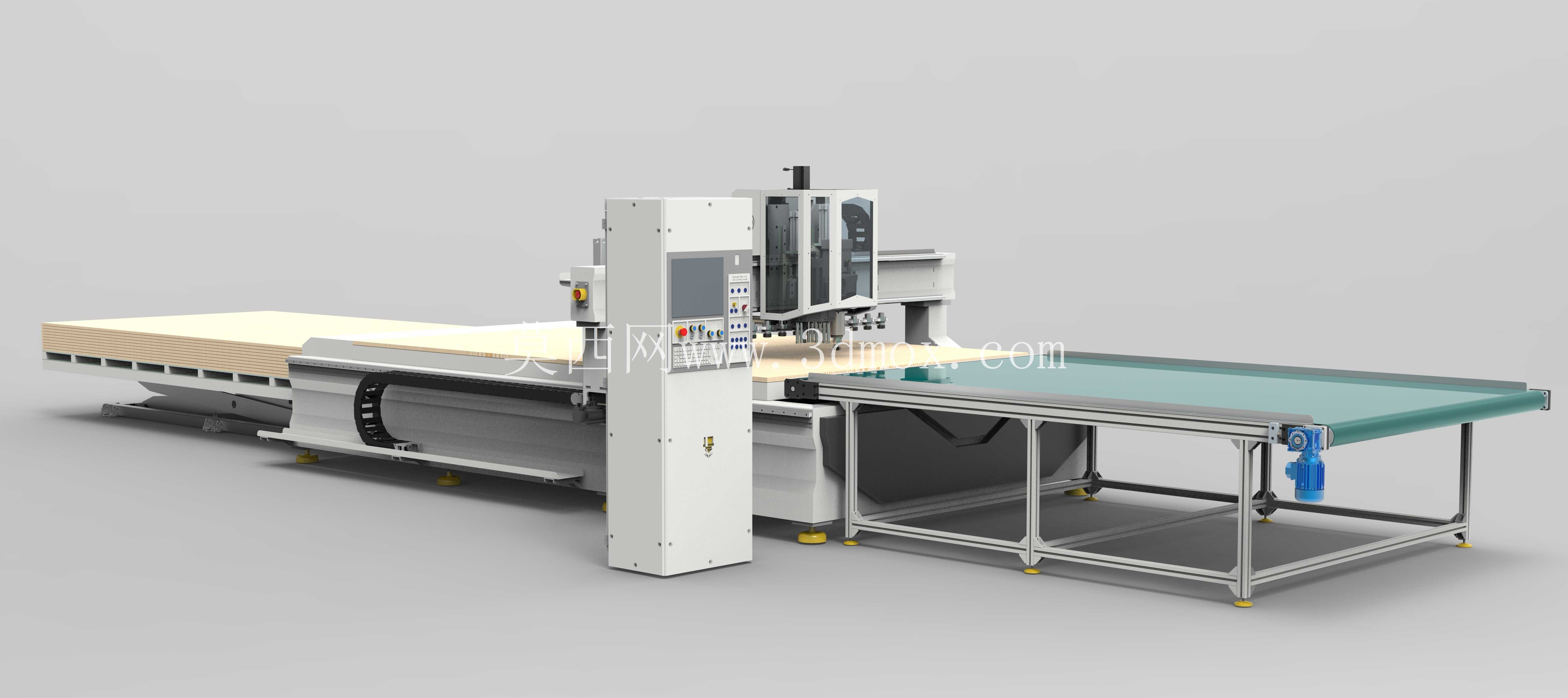

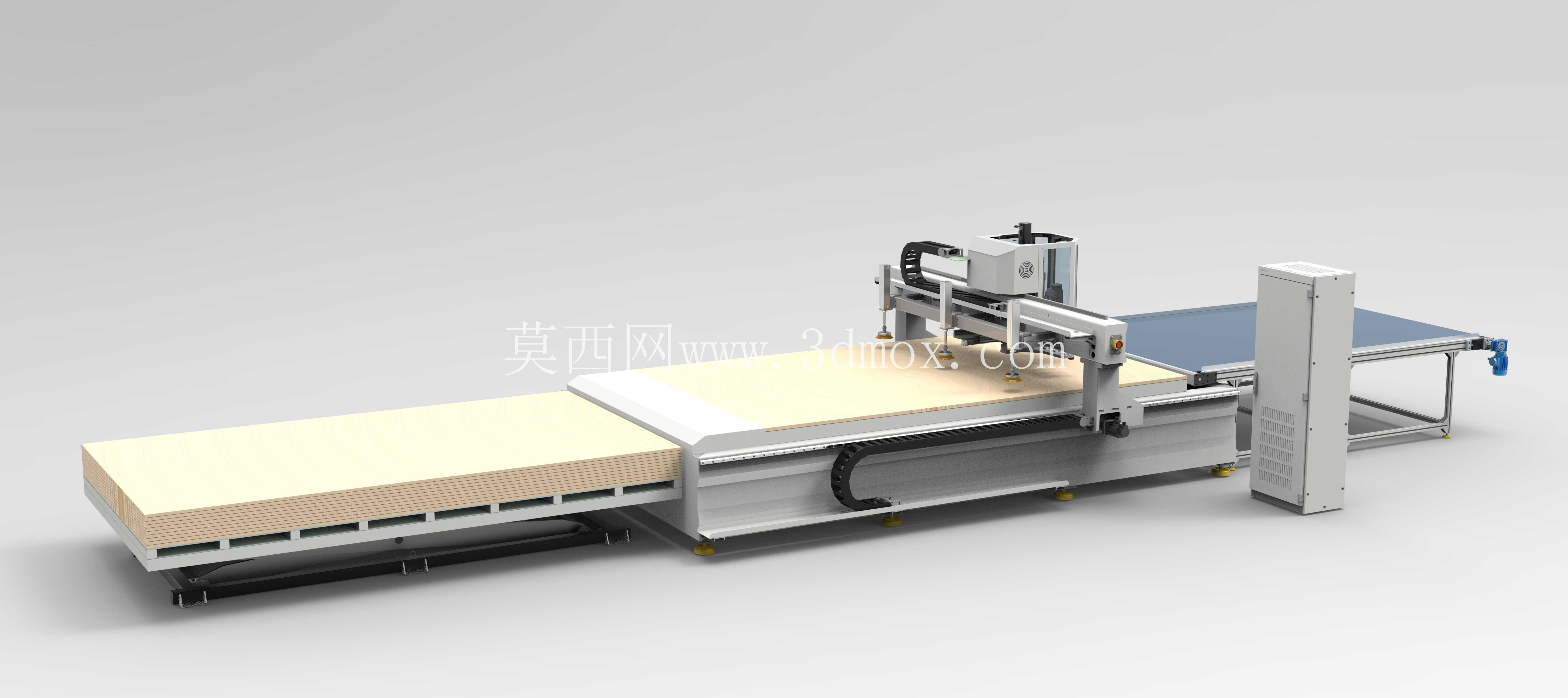

　　这套设备的三维结构完整还原了板式家具加工产线里的核心工位形态，从落地布局来看，整机横跨上料输送、主机加工、下料输出三个功能段，安装时需要在车间预留平整的混凝土地面，地面承重需匹配整机自重加满载板材的总载荷，设备四周要预留不小于800mm的检修通道，电控柜侧的通道宽度需放宽至1200mm以上，方便日常维护时打开柜门排查线路、更换伺服驱动模块。从实际应用场景出发，这类设备主要面向定制家具厂的板材开料、雕刻、打孔工序，也可适配广告行业亚克力板、PVC板的异形切割加工，相比单工位的普通数控雕刻机，它省去了人工上下料、反复定位装夹的环节，工人只需要把待加工的整垛板材堆放在上料平台的定位挡边处，设备就能自动完成单张板材的吸附移送、定位校准、多工序换刀加工、成品输出的全流程，单班加工效率比同规格普通机型提升40%以上，同时能减少人工搬抬板材造成的板面磕碰、定位偏差问题。

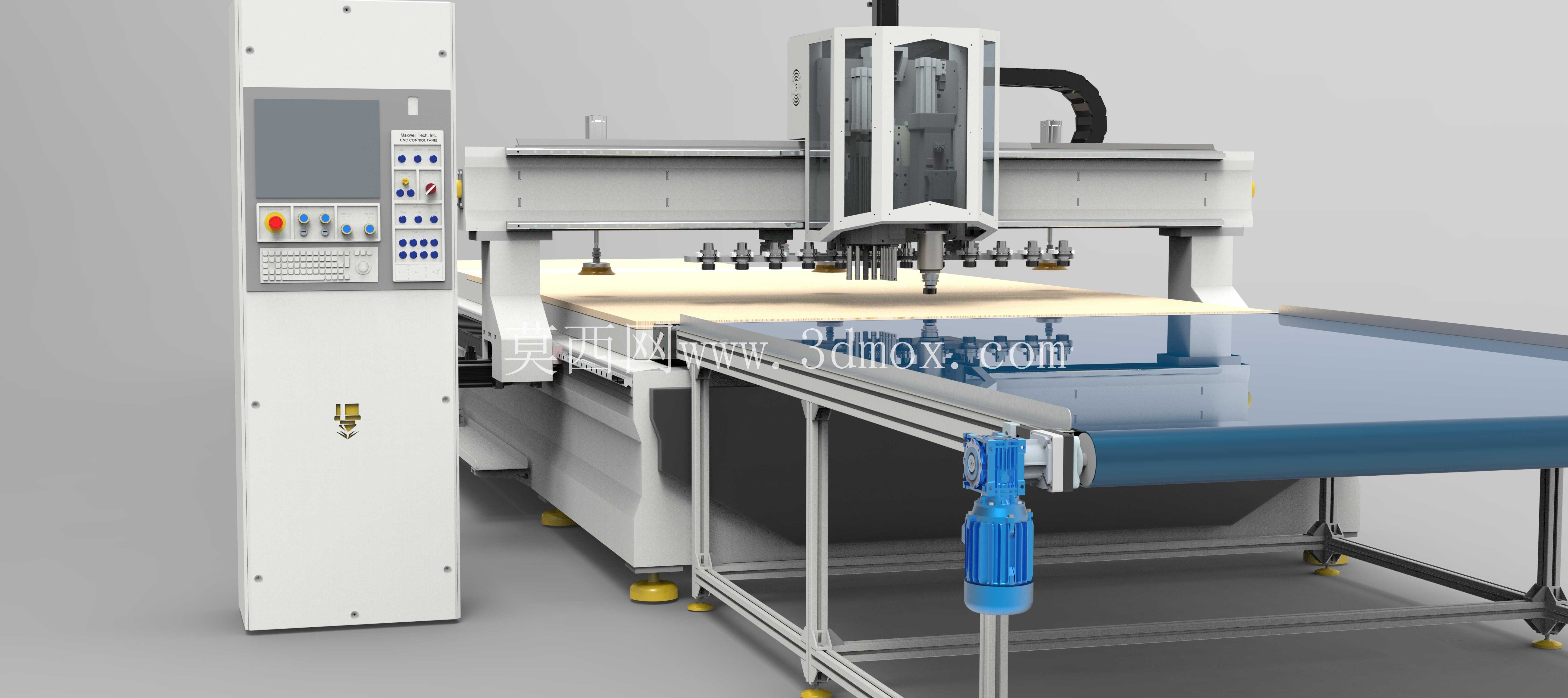

　　从功能设计逻辑来看，主机部分采用龙门式移动结构，横梁搭载的多刀位直排换刀主轴，可根据加工程序自动切换不同直径的铣刀、钻头，不需要人工停机换刀，换刀动作的定位精度控制在0.02mm以内，能满足板材打孔、开槽、异形铣削的不同工艺要求；工作台面采用分区真空吸附设计，可根据加工板材的尺寸大小，单独开启对应区域的吸附电磁阀，避免小尺寸板材加工时出现真空泄漏、板材移位的问题，吸附台面表面铺设有耐磨防滑的PVC垫层，可定期更换，避免长期加工造成台面平整度下降影响加工精度。

　　上下料输送段采用铝型材框架搭配同步带传动结构，上料段的定位推板可根据板材的幅面尺寸调整行程，适配常规1220*2440mm的标准板材，也可通过参数调整适配小幅面的定制板材加工；下料段的皮带输送面高度与主机工作台面保持齐平，加工完成的板材可直接被推送至输送带上，输送到下一工序的封边机工位，不需要人工二次转运。设备的电控柜集成安装在主机侧方，柜内分层排布了伺服驱动器、PLC模块、真空发生器控制回路、电源滤波模块，强弱电线路分开走线，避免信号干扰造成的加工丢步问题；操作面板采用悬臂式安装，可根据操作人员的站立位置调整角度和高度，面板上集成了状态指示灯、急停按钮、手轮接口，方便调试时手动控制轴系移动。

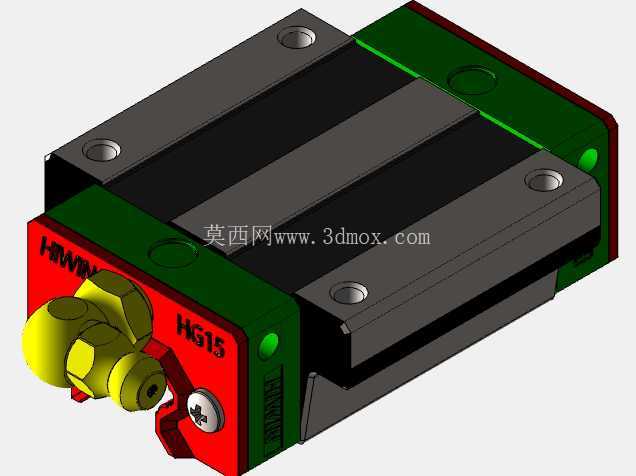

　　从结构细节设计来看，整机的移动轴均采用高精度直线导轨搭配研磨级滚珠丝杠传动，导轨表面安装有伸缩式防尘护罩，可阻挡加工产生的木屑、粉尘进入导轨副，延长传动部件的使用寿命；设备底部安装有可调式减震脚杯，安装时可通过调整脚杯高度来校准整机的水平度，水平度误差控制在0.1mm/m以内，避免长期运行因机身倾斜造成导轨偏磨、加工精度下降。真空系统的管路采用快插式接头连接，每个吸附区的管路都单独设置有截止阀，可快速关闭故障区域的气路，不需要停机就能完成局部管路的检修维护；主轴部分采用水冷恒温设计，配套的冷却机组可将主轴温度稳定在设定区间，避免长时间高速加工造成主轴过热、轴承磨损加剧的问题。在安全防护设计上，设备的移动轴两端都安装有硬限位挡块和软限位行程开关，双重限位避免轴系超程碰撞；上下料区域设置有安全光栅，当人员误入设备运行区域时，设备会立即暂停运行，避免安全事故。整机的管线采用拖链收纳排布，所有线缆、气管都在拖链内有序排列，拖链的弯曲半径满足线缆的最小弯曲半径要求，避免长期往复移动造成线缆折断、气管弯折漏气的问题。
