带透明外壳剖视结构的小型直流电机

这款小型直流电机的三维结构设计，覆盖了消费级小型动力输出场景的绝大多数安装适配需求，从手持电动工具的动力端、小型智能小车的驱动单元，到桌面级自动化设备的执行机构动力源，甚至是精密电子设备的微调驱动模块，都能匹配对应的安装与动力输出要求。设计过程中优先考虑了量产装配的工艺可行性，所有部件的配合公差都按照小功率电机的通用行业标准设定，避免出现结构干涉或者装配间隙过大导致的运行抖动问题。

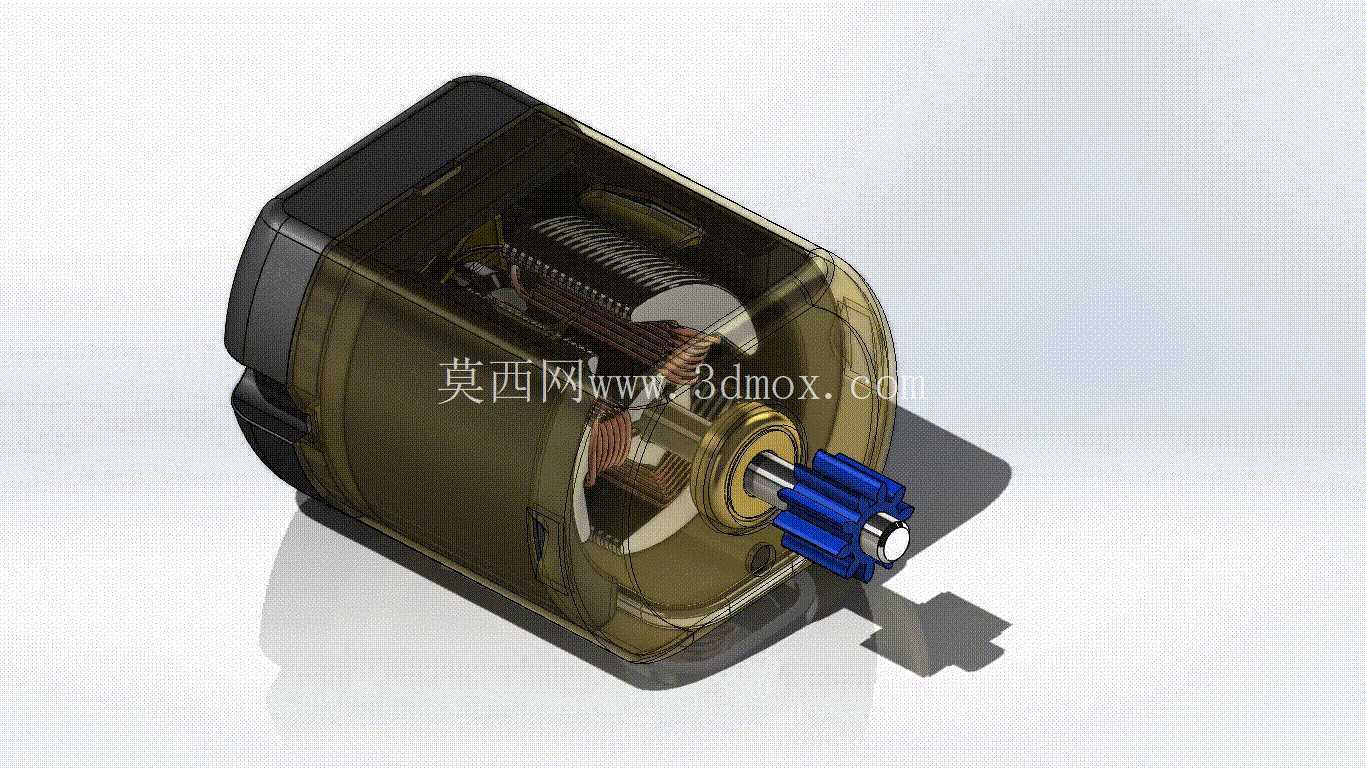

从结构细节来看，模型做了半透明外壳的剖视处理，能直观看到内部电枢绕组、换向器、碳刷组件以及永磁定子的排布关系，输出轴端集成了蓝色的塑料传动齿轮，省去了用户额外搭配输出连接件的二次设计步骤，齿轮的模数与齿形按照小型传动系统的通用参数设计，能直接和常规的塑料齿轮组啮合传动。外壳的端盖采用卡扣加定位柱的固定方式，没有采用过多的螺丝固定位，既减少了装配工序，也能保证日常使用中的外壳密封性能，避免细小粉尘进入内部磨损换向器。

安装边界的设定上，电机主体的圆柱形外壳直径控制在常见的小型电机安装尺寸区间，输出轴的伸出长度、轴径都和市面上通用的130、180系列小型直流电机保持一致，用户在替换现有设备的动力单元时，不需要重新修改安装支架的开孔尺寸，也不用调整传动齿轮的中心距。尾部的端盖预留了两个对称的电源接线位，接线柱的间距符合常规焊线或者接插端子的操作空间要求，不会出现接线时工具无法伸入的问题。

功能特性层面，这款电机的结构设计兼顾了正反转运行的稳定性，内部碳刷的压簧压力经过结构模拟验证，在正反转切换时不会出现碳刷跳动导致的接触不良问题，电枢的绕线槽排布对称，能有效降低运行时的径向跳动，减少运转噪音。外壳的散热筋虽然没有做夸张的凸起设计，但沿着外壳轴向排布的浅槽能在电机运转时带动空气流动，满足小功率长时间运行的散热需求，不会因为外壳密闭导致内部温升过高烧坏绕组。

设计思路上没有追求过于复杂的特殊结构，所有部件都采用行业通用的几何特征，不管是开模注塑生产外壳，还是冲压加工内部的金属结构件，都不需要定制特殊的加工刀具，能有效控制量产成本。输出端的齿轮和轴的配合采用过盈加扁位定位的方式，避免电机高速正反转时齿轮出现打滑空转的问题，齿轮的齿端做了小角度的倒角，装配时能快速对准啮合位置，提升装配效率。内部的永磁体贴附位置做了定位凸台，点胶固定时不会出现磁体偏移导致的气隙不均匀问题，保证电机运转时的输出扭矩稳定。

针对不同场景的适配需求，模型的安装位预留了足够的调整空间，用户如果需要搭配减速箱使用，可以直接拆除前端的输出齿轮，将电机轴和减速箱的输入孔对接，外壳的前端定位凸台尺寸和常规的小型行星减速箱、金属齿轮减速箱的安装止口匹配，不需要额外加工转接法兰。尾部的端盖也预留了加装编码器的安装位置，如果用户需要做闭环转速控制，不需要重新修改端盖结构，就能直接加装小型磁电编码器，实现转速的精准反馈。
