越野车后轮转向节臂结构三维设计

在非铺装路面行驶的越野车辆底盘系统中，后轮转向节臂是连接转向拉杆与轮边转向节的核心传力部件，其结构强度与安装匹配度直接决定了车辆在极限越野工况下的转向可靠性与行驶安全性。不同于普通乘用车辆的后轮随动转向结构，硬派越野车型的后轮转向节臂需要承受更大的冲击载荷，尤其是在交叉轴、炮弹坑、陡坡攀爬等场景下，车轮受到的地面侧向冲击力会通过轮毂轴承传递到转向节，再由转向节臂分散到转向拉杆与悬挂摆臂的连接点位，这就要求部件在结构设计阶段就充分考虑应力分布的合理性，避免出现应力集中导致的断裂失效。

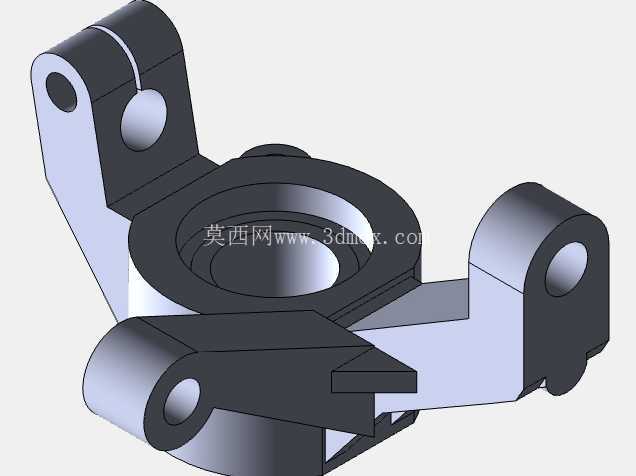

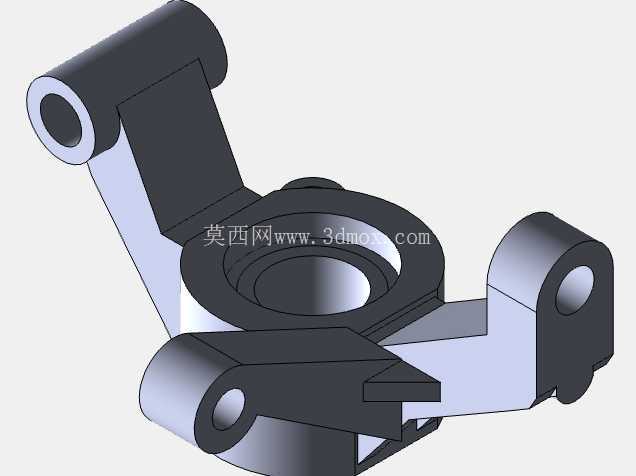

从结构设计逻辑来看，该转向节臂采用多安装耳位一体化铸造成型的主体结构，中心位置设置大尺寸轴承安装座孔，用于匹配后轮轮毂轴承的外圈定位，座孔周边预留均匀的螺栓连接端面，可通过高强度螺栓与转向节本体实现刚性连接。三个不同朝向的圆柱铰接耳位分别对应不同的连接对象：上方的铰接耳用于连接减震器下支座，传递悬挂系统的上下往复冲击力；侧方延伸的铰接耳用于连接转向横拉杆端头，将转向机输出的横向拉力转化为车轮的转向摆角；下方的铰接耳则与下摆臂球头进行配合，承担车轮跳动过程中的定位约束作用。每个铰接耳的内孔都预留了衬套压装余量，可通过压装橡胶金属复合衬套来过滤路面传递的细碎振动，同时避免金属部件直接接触产生的异响与磨损。

在安装边界的尺寸控制上，设计过程中严格对齐越野车轮边系统的装配公差要求，中心轴承座孔的同轴度公差控制在0.02mm以内，确保轮毂轴承压装后不会出现偏磨问题；各个铰接耳的孔位中心距误差不超过0.05mm，避免装配过程中出现拉杆别劲、转向卡滞的问题。部件的主体壁厚根据应力仿真结果做了差异化设计，应力集中的耳位根部与中心座孔连接处壁厚增加30%，非受力区域的壁厚做了适度减薄，在保证整体结构强度满足3倍额定冲击载荷要求的前提下，尽可能降低部件的自重，减少悬挂系统的簧下质量，提升车轮在颠簸路面的贴地性能。

从实际应用场景出发，该结构适配的是硬派越野车型的后轮转向系统，既可以满足常规公路行驶时的转向精准度要求，也能在越野工况下承受大角度转向、车轮冲击带来的复合载荷。设计过程中充分考虑了部件的维修便利性，所有铰接耳的衬套都支持单独更换，无需整体更换转向节臂总成，降低了后期的使用维护成本。同时，部件的外形轮廓避开了刹车盘、刹车卡钳的运动包络，在车轮最大转向角度与最大跳动行程下，都不会与周边部件发生运动干涉，保证了整个轮边系统的运行可靠性。

在结构细节处理上，所有的棱边位置都做了圆角过渡处理，避免热处理过程中出现应力开裂的问题，同时也减少了部件在长期受载情况下的疲劳裂纹萌生概率。各个连接端面的平面度公差控制在0.03mm以内，确保螺栓连接时的贴合度，避免螺栓受到附加弯矩出现断裂问题。铰接耳的内孔表面粗糙度达到Ra1.6，满足衬套压装的表面质量要求，防止衬套压装后出现松动、窜动的问题。
