iFlight SucceX 50A V2 Slick航模电调结构设计

这款电调是适配FPV穿越机动力系统的核心电子调速部件，主要承担飞控信号转换、无刷电机驱动输出的核心功能，在多旋翼航模、小型竞速无人机的动力链路中，直接决定电机响应速度、动力输出线性度与飞行操控手感。从实际装机场景来看，这类50A规格的电调普遍适配4S锂聚合物电池供电的动力配置，能够支撑单轴电机在满油门工况下的持续电流输出，同时预留短时峰值电流冗余，避免急加速、特技飞行动作触发过流保护导致动力中断。

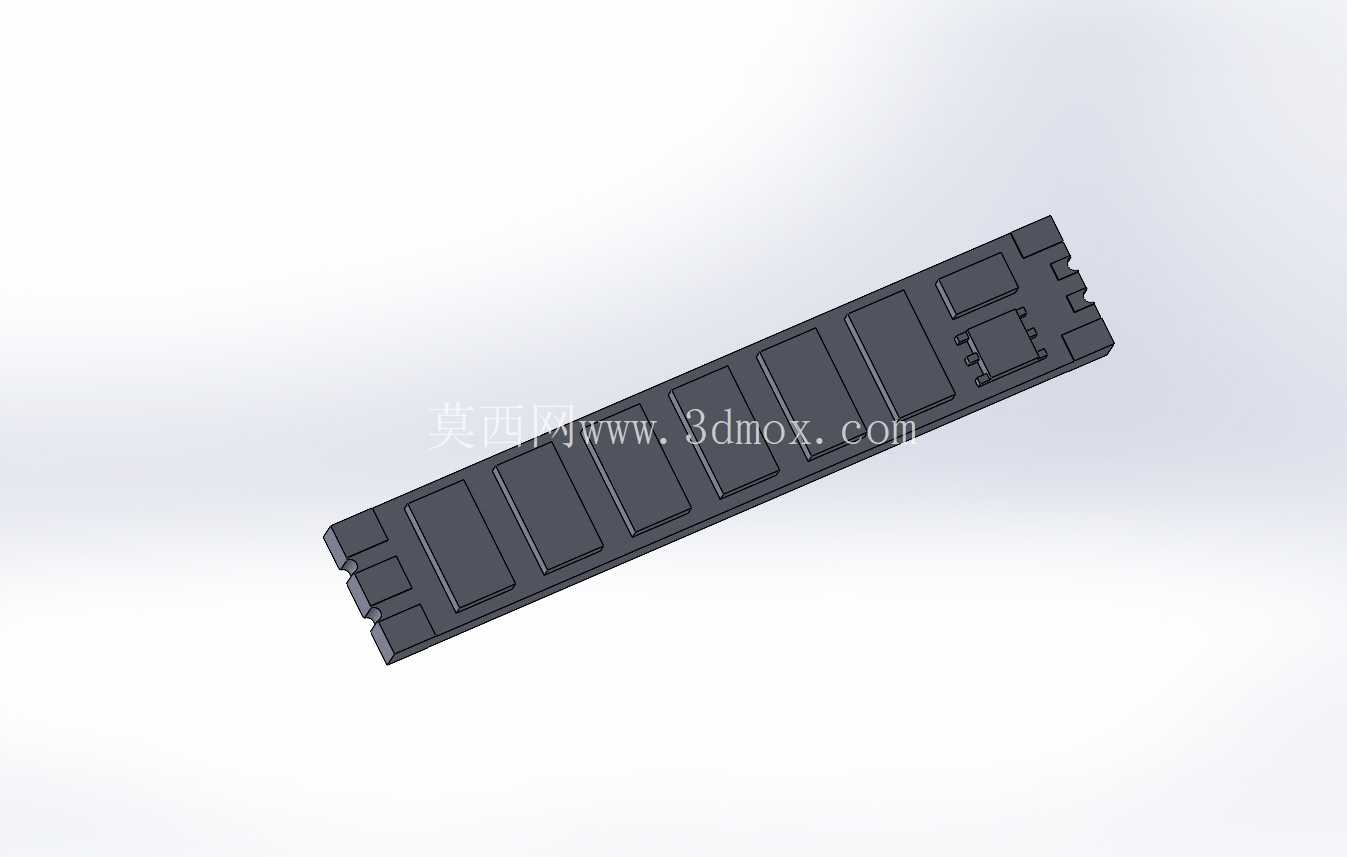

设计过程中首先考虑的是装机适配性，整体采用长条形扁平化壳体结构，壳体表面做了分区式的散热凸筋设计，既可以提升壳体自身的结构刚性，避免装机、炸机过程中出现壳体形变挤压内部功率板，也能增大与空气的接触面积，在飞行过程中借助前向气流带走MOS管工作产生的热量，不需要额外加装散热风扇就能满足持续大电流工况的散热需求。壳体两端预留了统一规格的焊盘定位槽，分别对应电源输入、电机输出的焊接位，焊接位的凸起挡边可以在焊锡过程中限制焊锡流动范围，避免相邻焊盘连锡短路，同时也能在走线时给线材提供定位支撑，减少飞行震动导致的焊盘脱焊风险。

从安装边界来看，这款电调的外形尺寸完全匹配主流5寸穿越机的机臂堆叠安装空间，壳体厚度控制在常规飞塔堆叠的层间间隙范围内，可以直接安装在飞控板下方或者机臂侧方的预留安装位，不需要额外打磨修改机臂结构。壳体侧面的定位卡扣结构可以配合常用的玻纤安装座实现免螺丝快装，也可以直接使用双面泡棉胶粘贴固定，两种安装方式都能满足不同装机布局的需求，不管是紧凑的竞速机布局还是侧重拍摄稳定性的花飞机布局，都能找到合适的安装位置。

功能设计层面，这款电调的内部功率板采用分层布局，功率回路与信号回路做了物理隔离，减少大电流通断过程中产生的电磁干扰对飞控、图传信号的影响，避免飞行过程中出现图传雪花、飞控信号抖动的问题。壳体表面预留的信号焊盘位置与主流飞控的电调信号输出接口针距完全匹配，支持常规的PWM信号输入，也能适配DShot等数字电调协议，接线时不需要额外改线，直接按照线序焊接就能完成信号连通。壳体边缘做了圆角过渡处理，没有尖锐的棱角，在装机走线时不会刮伤线材绝缘层，也能减少炸机时壳体棱角磕碰其他部件造成的二次损伤。

从实际使用的工况适配来看，这款电调的结构设计充分考虑了航模飞行过程中的高震动、大温差、瞬时大电流冲击等复杂工况，壳体采用耐冲击的工程塑料材质，在-10℃到60℃的工作温度区间内都能保持足够的结构强度，不会因为低温变脆或者高温软化。内部电路板的固定点采用多点式减震支撑，配合壳体的密封结构，可以阻挡飞行过程中扬起的灰尘、草屑进入壳体内部，避免积灰导致的电路短路问题，也能在小雨天气飞行时阻挡少量溅水，提升设备的环境适应能力。

建模过程中完全按照实物的实际尺寸进行1:1还原，所有外部结构特征包括散热筋的尺寸、焊盘槽的位置、卡扣的凸起高度都和实物保持一致，安装孔位的坐标、壳体的整体公差控制都按照实际装机的配合要求进行设定，导入到航模整机装配模型中可以直接进行干涉检查，提前验证装机时的走线空间、层间堆叠间隙，避免实际装机时出现电调与其他部件干涉、线材弯折角度过大的问题。对于结构设计从业者来说，这个模型可以作为航模动力系统堆叠设计的参考部件，也可以用来验证不同机臂结构下的电调安装方案，减少实物试装的迭代次数，提升整机设计的效率。
