带料斗筛选功能的倾斜散料输送装置

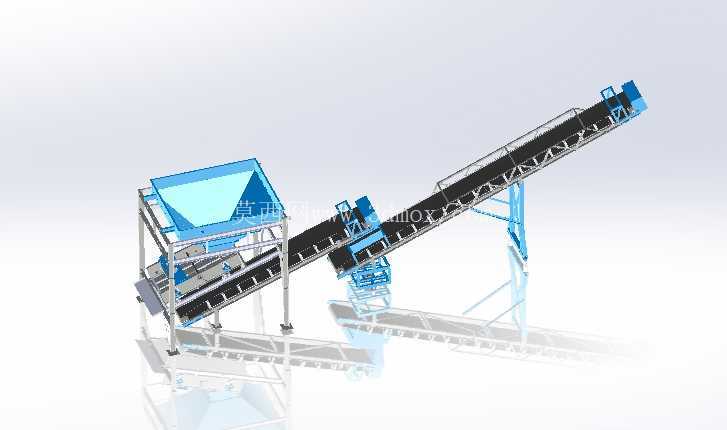

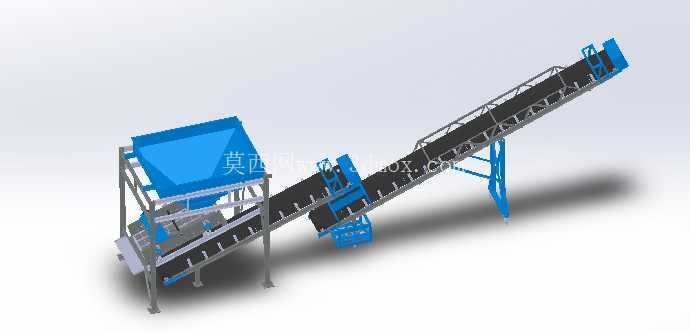

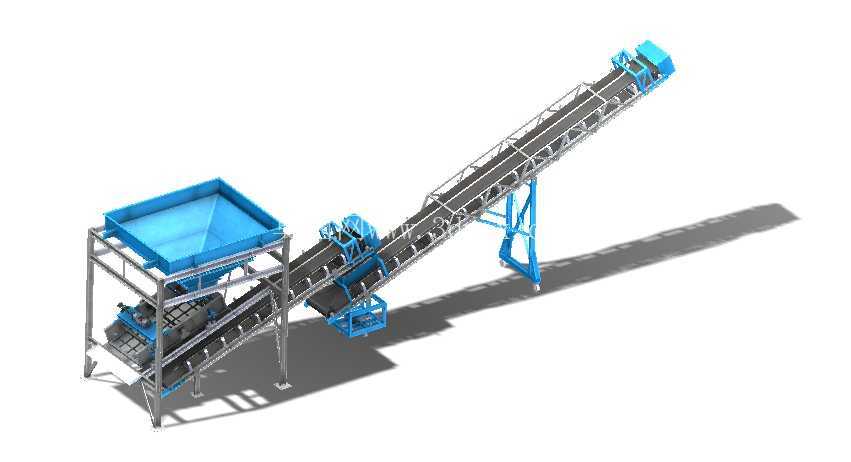

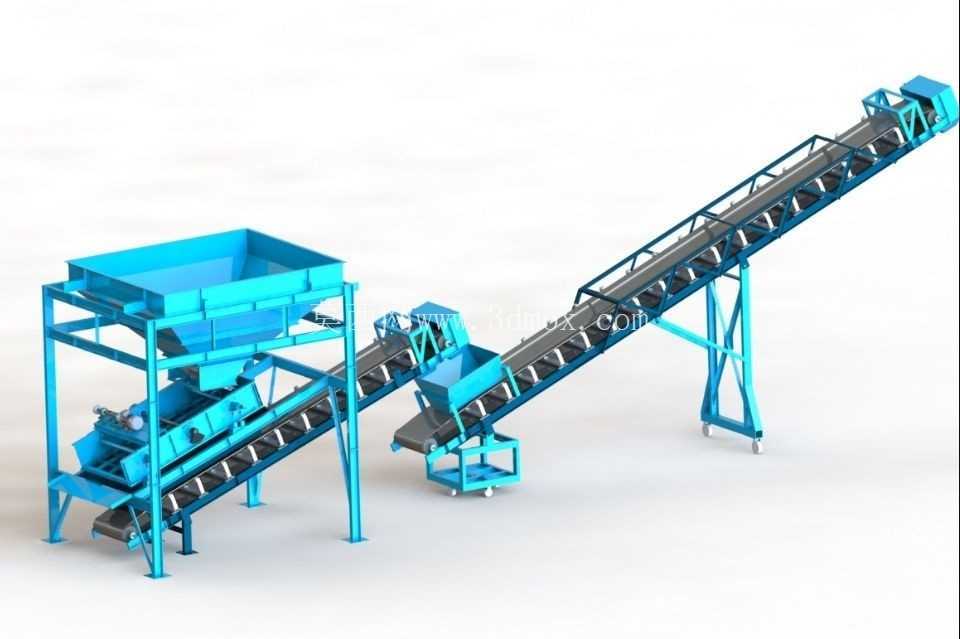

　　这套散料处理输送装置，主要面向砂石骨料加工、建筑固废回收、矿山散料转运这类需要连续完成物料给料、分级、长距离输送的作业场景，在商混站骨料预处理、拆迁建筑垃圾资源化分拣、露天矿表层剥离物料转运环节都能适配，解决传统散料转运中给料不均、大块物料卡滞输送线、人工分拣效率低的实际痛点。整套设备采用倾斜布置的带式输送作为核心转运载体，入料端搭配方形受料斗，料斗下方集成辊轴式筛选结构，可在物料落至输送带前完成粒径分级，符合输送粒径要求的物料直接落至主输送带向上转运，超径物料则从筛选侧端排出，避免大块物料砸伤输送带或造成下游设备卡堵。

　　从结构设计逻辑来看，入料段的支撑框架采用方管焊接成型，整体做了加高支腿设计，预留出筛选排料的溜槽安装空间，支腿底部设置可调式地脚盘，可根据现场地面平整度调整安装高度，抵消场地不平带来的框架倾斜问题，保证受料斗的进料口处于水平状态，避免进料时物料偏载撒漏。主输送机架采用槽钢焊接的桁架结构，相比纯板式机架重量降低近三成，同时保证长距离倾斜输送的结构刚性，机架中段设置两组可调节角度的斜撑支架，斜撑底部配有可移动脚轮与可调支脚，既可以在设备转场时通过脚轮短距离推移，也能在固定安装时通过支脚锁定位置，调整输送倾角适配不同的接料高度差，输送倾角可在18度到28度区间调整，覆盖多数散料堆放、料仓进料的高度差需求。

　　输送带选用带横向防滑肋条的耐磨橡胶带，避免倾斜输送时散料向下滑落，沿输送方向每隔1.2米设置一组槽型托辊组，托辊采用密封式轴承结构，适配多粉尘的散料作业环境，减少粉尘进入轴承造成的卡滞磨损；输送带的驱动端设置在机架高位出料端，搭配减速电机直驱的传动滚筒，滚筒表面包胶处理增大摩擦系数，避免重载启动时输送带打滑，低位尾端设置螺旋张紧结构，可通过调整尾辊的前后位置张紧输送带，补偿输送带长期使用后的拉伸变形。

　　料斗部分采用上宽下窄的倒方锥结构，内壁可根据输送物料的磨损程度加装耐磨衬板，料斗出口处设置可调式闸板，可根据下游输送能力调整给料量，避免短时间给料过多造成输送带压停；筛选装置采用多根平行布置的耐磨辊轴，辊轴间隙可根据所需分级的物料粒径调整，辊轴通过链条联动转动，可将卡入间隙的大块物料主动排出，避免静态筛网易堵孔的问题。设备安装时需注意高位出料端的落料点要与下游接料设备的进料中心对齐，落料高度差控制在1.5米以内，减少物料下落对下游设备的冲击；整套设备的外接电源需匹配驱动电机的功率要求，机架主体需做可靠接地，避免户外作业时的雷击风险。日常运维中，需定期检查托辊的转动灵活性，及时更换卡滞的托辊避免输送带磨损，每班作业结束后需清理筛选辊轴间隙卡塞的物料，检查输送带的张紧度与接头完好情况，保证设备连续作业的稳定性。
